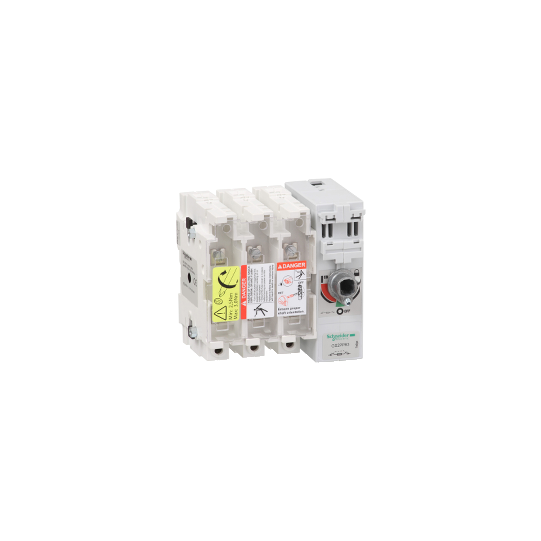

TeSys GS - brytarfrånskiljare-säkring - 3 P - 315A - BS B1, B2, B3 - GS2PPB3
SKU : GS2PPB3
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys GS - brytarfrånskiljare-säkring - 3 P - 315A - BS B1, B2, B3 - GS2PPB3
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys GS |
| Kortnamn för enhet: | GS2P |
| Produkt- eller komponenttyp: | Frånskiljar-säkring |
| Beskrivning av poler: | 3P |
| Beskrivning av skyddade poler: | 3t |
| Kontakttyp och sammansättning: | 3 NO |
| [Ith] konventionell termisk ström i fri luft: | 315 A (vid 40 °C) |
| [Ie] märkdriftström: | 200 A vid 440 V 2 poler i serie per fas DC-23A200 A vid 440 V 2 poler i serie per fas DC-23B250 A vid 690 V AC-23A315 A vid 400 V AC-23A315 A vid 400 V AC-23B315 A vid 500 V AC-23A315 A vid 500 V AC-23B315 A vid 690 V AC-23B |
| Säkringstyp: | BS |
| Säkringsstorlek: | B3B2B1 |
| Nätverkstyp: | ACDC |
| Nätverksfrekvens: | 50/60 Hz |
| Typ av manöverhandtag: | Extern höger sidaExtern framsida |
|---|---|
| Monteringsstöd: | Platta |
| [Ui] isolationsmärkspänning: | 800 V AC 50/60 Hz |
| [Uimp] märkkortvarig överspänning: | 8 kV |
| Märkdriftseffekt i W: | 220 kW vid 690 V150 kW vid 400 V220 kW vid 500 V295 kW vid 690 V |
| Tillkopplingsförmåga: | 3150 A vid 400 V AC-23B |
| [Icm] nominell kortslutningsbrytförmåga: | 80 kA vid 400 V med skydd av gG-säkringar |
| Brytförmåga: | 2520 A vid 400 V (AC-23B) |
| Kortslutningshållfasthet: | 40 kA |
| Mekanisk hållbarhet: | 10000 cykler |
| Elektrisk hållbarhet: | 1000 cykler AC-23A1000 cykler AC-23B200 cykler DC-23A200 cykler DC-23B |
| Anslutningar - terminaler: | Strömkrets: bars45 mm²Strömkrets: kabelskor185...240 mm² |
| Åtdragningsmoment: | Strömkrets: 25 N.m |
| Kompatibilitetskod: | GS2P |
| Standarder: | IEC 60947-3 |
|---|---|
| Produktcertifieringar: | CE |
| IP-kapslingsklass: | IP20 enligt IEC 60529 (med anslutningskåpa) |
| Omgivande lufttemperatur för drift: | -20...70 °C |
| Omgivande lufttemperatur för förvaring: | -40...80 °C |
| Brandmotstånd: | 850 °C säkringskåpa enligt IEC 60695-2-1960 °C stomme enligt IEC 60695-2-1 |
| Höjd: | 205 mm |
| Bredd: | 252 mm |
| Djup: | 149 mm |
| Produktvikt: | 4.8 kg |
| Hållbarhetsstatus för erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389119411219 |
|---|---|
| Substitution_texte: | Utgången produkt. |
