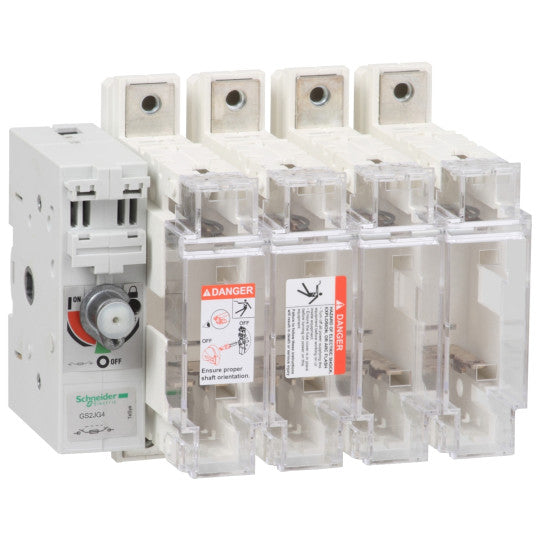

TeSys GS - brytarsäkring - 4 P - 100A - NFC 22 x 58 mm - GS2JG4
SKU : GS2JG4
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys GS - brytarsäkring - 4 P - 100A - NFC 22 x 58 mm - GS2JG4
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys GS |
| Kortnamn på enhet: | GS2J |
| Produkt- eller komponenttyp: | Frånskiljare med säkring |
| Polbeskrivning: | 4P |
| Beskrivning av skyddade poler: | 4t |
| Kontakttyp och sammansättning: | 4 NO |
| [Ith] konventionell termisk ström i fri luft: | 100 A (vid 40 °C) |
| [Ie] märkdriftsström: | 100 A vid 440 V 2 poler i serie per fas DC-23A100 A vid 440 V 2 poler i serie per fas DC-23B100 A vid 690 V poler ej intilliggande AC-23A100 A vid 690 V poler ej intilliggande AC-23B100 A vid 400 V AC-23A100 A vid 400 V AC-23B100 A vid 500 V AC-23A100 A vid 500 V AC-23B |
| Säkringstyp: | NFC |
| Säkringsstorlek: | 22 x 58 mm |
| Nätverkstyp: | ACDC |
| Nätverksfrekvens: | 50/60 Hz |
| Typ av manöverhandtag: | Externt vänster sida |
|---|---|
| Monteringsstöd: | Platta |
| [Ui] nominell isolationsspänning: | 750 V AC 50/60 Hz |
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV |
| Nominell driftseffekt i W: | 51 kW vid 400 V63 kW vid 500 V90 kW vid 690 V |
| Tillkopplingsförmåga: | 1000 A vid 400 V AC-23B |
| [Icm] nominell kortslutningstillkopplingsström: | 80 kA vid 400 V med skydd av gG-säkringar |
| Brytförmåga: | 800 A vid 400 V (AC-23B) |
| Kortslutningshållfasthet: | 20 kA |
| Mekanisk hållbarhet: | 10000 cykler |
| Elektrisk hållbarhet: | 1500 cykler AC-23A1500 cykler AC-23B300 cykler AC-23A300 cykler AC-23B |
| Anslutningar – terminaler: | Kraftkrets: samlingsskenor20 mm²Kraftkrets: kabelskor-ringkabelskor25...95 mm² |
| Åtdragningsmoment: | Effektkrets: 12 N.m |
| Kompatibilitetskod: | GS2J |
| Standarder: | IEC 60947-3 |
|---|---|
| Produktcertifieringar: | CE |
| IP-kapslingsklass: | IP20 enligt IEC 60529 (med kopplingskåpa) |
| Omgivningstemperatur för drift: | -20...70 °C |
| Omgivningstemperatur för lagring: | -40...80 °C |
| Brandmotstånd: | 850 °C säkringsskydd enligt IEC 60695-2-1960 °C kropp enligt IEC 60695-2-1 |
| Höjd: | 162 mm |
| Bredd: | 184 mm |
| Djup: | 116 mm |
| Produktvikt: | 2 kg |
| Hållbarhetsstatus för erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389119411011 |
|---|
