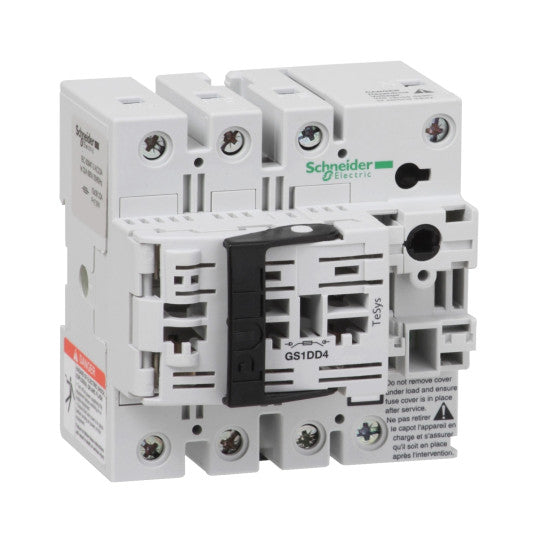

TeSys GS1 - frånskiljare med säkringsunderdel - 3P+N 3F - NFC - 32A - GS1DD4
SKU : GS1DD4
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys GS1 - frånskiljare med säkringsunderdel - 3P+N 3F - NFC - 32A - GS1DD4
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys GS |
| Kortnamn på enhet: | GS1 DD |
| Produkt eller komponenttyp: | Frånskiljare-säkring |
| Användningsområde: | Skydd |
| Polbeskrivning: | 3P + Nc |
| Beskrivning skyddade poler: | 3t |
| Kontakttyp och sammansättning: | 4 NO |
| [Ith] konventionell termisk ström i fri luft: | 32 A vid 40 °C |
| [Ie] märkdriftström: | 20 A vid 440 V 2 poler i serie per fas på DC-23A20 A vid 440 V 2 poler i serie per fas på DC-23B32 A vid 400 V på AC-23A32 A vid 400 V på AC-23B32 A vid 500 V på AC-23A32 A vid 500 V på AC-23B32 A vid 690 V på AC-23A32 A vid 690 V på AC-23B |
| Säkringstyp: | NFC |
| Säkringsstorlek: | 10 x 38 mm |
| Nätverkstyp: | ACDC |
| Nätverksfrekvens: | 50/60 Hz |
| Typ av manöverhandtag: | Direkt frontalExtern frontalExtern vänster sidaExtern höger sida |
|---|---|
| Monteringsstöd: | PlattaSkena |
| [Ui] märkisolationsspänning: | 800 V AC 50/60 Hz |
| [Uimp] märkkortvarig överspänningstålighet: | 8 kV |
| Märkdriftseffekt i W: | 15 kW vid 400 V25 kW vid 690 V18.5 kW vid 500 V |
| Tillkopplingsförmåga: | 320 A vid 400 V på AC-23B |
| [Icm] märk kortslutningstillkopplingsförmåga: | 100 kA vid 400 V med skydd av gG-säkringar |
| Brytförmåga: | 256 A vid 400 V på AC-23B |
| Kortslutningstålighet: | 5.5 kA |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 1500 cykler på AC-23A1500 cykler på AC-23B300 cykler på DC-23A300 cykler på DC-23B |
| Anslutningar - plintar: | Kraftkrets |
| Åtdragningsmoment: | Kraftkrets |
| Standarder: | IEC 60947-3 |
|---|---|
| Produktcertifikat: | CE |
| Skyddsbehandling: | TH |
| IP-kapslingsklass: | IP20 med plintskydd enligt IEC 60529 |
| Omgivningstemperatur vid drift: | -20...70 °C |
| Omgivningstemperatur vid förvaring: | -40...80 °C |
| Brandtålighet: | 960 °C stomme enligt IEC 60695-2-1 |
| Höjd: | 96 mm |
| Bredd: | 98 mm |
| Djup: | 98 mm |
| Produktvikt: | 0.5 kg |
| Garantiperiod: | 18 månader |
| EAN-kod: | 3389110120110 |
|---|---|
