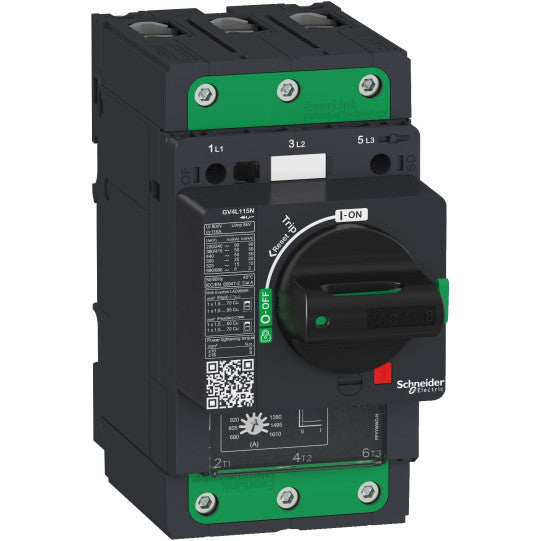

TeSys GV4 - motorskyddsbrytare - 25A 3P - med EverLink - GV4L25B
SKU : GV4L25B
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys GV4 - motorskyddsbrytare - 25A 3P - med EverLink - GV4L25B
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys GV4 |
| Produkt eller komponenttyp: | Effektbrytare |
| Enhetens kortnamn: | GV4L |
| Applikation: | Motorskydd |
| Polbeskrivning: | 3P |
| Användarkategori: | Kategori A |
| Utlösningsteknologi: | MagnetiskElektronisk |
| Skyddstyp: | Kortslutning |
| Märkström [In]: | 25 A |
| Brytförmåga: | Icu 50 kA vid 220...240 V AC 50/60 Hz i enlighet med IEC 60947-2Icu 25 kA vid 380...415 V AC 50/60 Hz i enlighet med IEC 60947-2Icu 20 kA vid 440 V AC 50/60 Hz i enlighet med IEC 60947-2Icu 10 kA vid 500 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Märk driftbrytförmåga [Ics]: | 50 kA vid 220...240 V AC 50/60 Hz i enlighet med IEC 60947-225 kA vid 380...415 V AC 50/60 Hz i enlighet med IEC 60947-220 kA vid 440 V AC 50/60 Hz i enlighet med IEC 60947-210 kA vid 500 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Utlösningsenhetens märkning: | 150...350 A |
| Kontrolltyp: | Vridhandtag |
| Märkspänning för drift [Ue]: | 690 V AC 50/60 Hz i enlighet med IEC 60947-2 |
|---|---|
| Motoreffekt kW: | 7,5 kW vid 660...690 V AC 50/60 Hz5,5 kW vid 400...415 V AC 50/60 Hz7,5 kW vid 500 V AC 50/60 Hz9 kW vid 660...690 V AC 50/60 Hz11 kW vid 660...690 V AC 50/60 Hz7,5 kW vid 400...415 V AC 50/60 Hz9 kW vid 400...415 V AC 50/60 Hz11 kW vid 400...415 V AC 50/60 Hz9 kW vid 500 V AC 50/60 Hz11 kW vid 500 V AC 50/60 Hz15 kW vid 500 V AC 50/60 Hz15 kW vid 660...690 V AC 50/60 Hz18,5 kW vid 660...690 V AC 50/60 Hz |
| Märkisolationstålighetsspänning [Uimp]: | 8 kV i enlighet med IEC 60947-2 |
| Märksystemspänning [Ui]: | 800 V i enlighet med IEC 60947-2 |
| Montagetyp: | Med skruvarMed clips |
| Monteringsstöd: | 35 mm symmetrisk DIN-skena75 mm symmetrisk DIN-skenaPlatta |
| Lämplighet för isolering: | Ja i enlighet med IEC 60947-1 |
| Mekanisk hållbarhet: | 40000 cykler |
| Elektrisk hållbarhet: | 40000 cykler för AC-3 vid 440 V In/220000 cykler för AC-3 vid 440 V In |
| Lokal signalering: | Grön indikator för närvaro av hjälpkontakter |
| Antal platser: | 1 plats(er) för larmbrytare för felindikeringskontakt, insticksbar1 plats(er) för spänningsutlösare för elektrisk fjärrutlösning, insticksbar1 plats(er) för hjälpbrytare för öppna/stänga-kontakt, insticksbar |
| Hänglås för vridhandtag: | Hänglås i AV- eller PÅ-läge |
| Anslutningsavstånd: | 27 mm |
| Anslutningar - terminaler: | Topp 1 EverLink BTR skruvkontakter trådstorlek 1,5...70 mm², solidTopp 1 EverLink BTR skruvkontakter trådstorlek 1,5...50 mm², flexibelBotten 1 EverLink BTR skruvkontakter trådstorlek 2,5...95 mm², solidBotten 1 EverLink BTR skruvkontakter trådstorlek 2,5...70 mm², flexibel |
| Åtdragningsmoment: | 9 N.m för 16...95 mm²5 N.m för 1,5...10 mm² |
| Längd för avisolering: | 20 mm |
| Kvalitetsetiketter: | CE |
| Standarder: | EN/IEC 60947-2EN/IEC 60947-4-1 |
| Höjd: | 155 mm |
| Bredd: | 81 mm |
| Djup: | 165 mm |
| Produktvikt: | 1,65 kg |
| Färg: | Grå (RAL 7016) |
| Produktcertifieringar: | IECCCCEACEU-RO MR |
|---|---|
| Tropikalisering: | 2 i enlighet med IEC 68-2 |
| IP-kapslingsklass: | IP40 frontyta i enlighet med IEC 60529 |
| IK-kapslingsklass: | IK07 i enlighet med IEC 62262 |
| Föroreningsgrad: | 3 i enlighet med IEC 60947-1 |
| Mekanisk robusthet: | Vibrationer: +/- 1 mm 2...13,2 Hz i enlighet med IEC 60068-2-6Vibrationer: 0,7 gn 13,2...100 Hz i enlighet med IEC 60068-2-6Stötar: 15 gn 11 ms i enlighet med IEC 60068-2-27 |
| Omgivande lufttemperatur vid drift: | -25...70 °C |
| Omgivande lufttemperatur vid lagring: | -50...85 °C |
| Driftshöjd: | 0...2000 m utan nedsättning2000...5000 m med nedsättning |
| Hållbart produkterbjudande: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3606481309471 |
|---|
