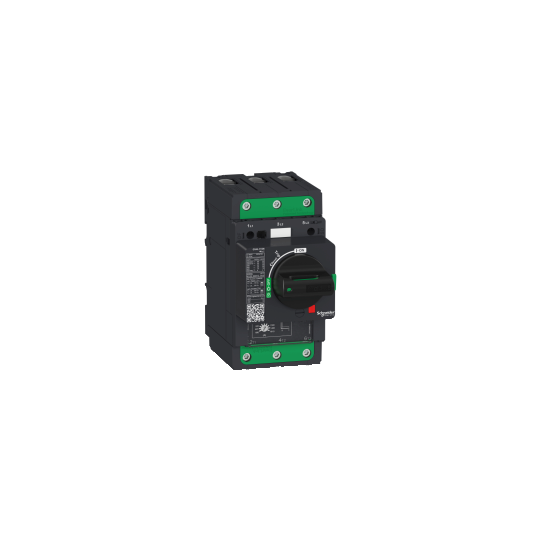

TeSys GV4 - motorskyddsbrytare - 50A 3P - med EverLink - GV4L50N
SKU : GV4L50N
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys GV4 - motorskyddsbrytare - 50A 3P - med EverLink - GV4L50N
BESKRIVNING
| Serie: | TeSys DecaTeSys Deca |
|---|---|
| Produktsortiment: | TeSys GV4 |
| Enhets kortnamn: | GV4L |
| Produktnamn: | TeSys GV4TeSys Deca |
| Produkt eller komponenttyp: | Motorskyddsbrytare |
| Enhets applikation: | Motorskydd |
| Utlösningsenhetsteknologi: | MagnetiskElektronisk |
| Polbeskrivning: | 3P |
|---|---|
| Användningskategori: | Kategori A enligt IEC 60947-2AC-3 enligt IEC 60947-4-1 |
| Driftposition: | Valfri position |
| Motoreffekt kW: | 11 kW vid 400...415 V AC 50/60 Hz15 kW vid 500 V AC 50/60 Hz18.5 kW vid 660...690 V AC 50/60 Hz15 kW vid 400...415 V AC 50/60 Hz18.5 kW vid 400...415 V AC 50/60 Hz22 kW vid 400...415 V AC 50/60 Hz18.5 kW vid 500 V AC 50/60 Hz22 kW vid 500 V AC 50/60 Hz30 kW vid 500 V AC 50/60 Hz22 kW vid 660...690 V AC 50/60 Hz30 kW vid 660...690 V AC 50/60 Hz37 kW vid 660...690 V AC 50/60 Hz45 kW vid 660...690 V AC 50/60 Hz |
| Brytförmåga: | 100 kA Icu vid 220...240 V AC 50/60 Hz enligt IEC 60947-250 kA Icu vid 380...415 V AC 50/60 Hz enligt IEC 60947-250 kA Icu vid 440 V AC 50/60 Hz enligt IEC 60947-215 kA Icu vid 525 V AC 50/60 Hz enligt IEC 60947-28 kA Icu vid 660...690 V AC 50/60 Hz enligt IEC 60947-225 kA Icu vid 500 V AC 50/60 Hz enligt IEC 60947-2 |
| Typ av styrning: | Vridhandtag |
| [In] Märkström: | 50 A |
| Magnetisk utlösningsström: | 300...700 A |
| [Ue] Märkdriftspänning: | 690 V AC 50/60 Hz enligt IEC 60947-2 |
| [Ui] Nominell isolationsspänning: | 800 V AC 50/60 Hz enligt IEC 60947-2 |
| [Ith] Konventionell termisk ström i fri luft: | 115 A enligt IEC 60947-4-1 |
| [Uimp] Nominell impulsspänning: | 8 kV enligt IEC 60947-2 |
| Effektförlust per pol: | 6.1 W |
| Mekanisk hållbarhet: | 40000 cykler |
| Elektrisk livslängd: | 20000 cykler för AC-3 vid 440 V In/210000 cykler för AC-3 vid 440 V In |
| Maximal drifthastighet: | 25 cykler/timme |
| Nominell drift: | Kontinuerlig enligt IEC 60947-4-1 |
| Direktanslutning: | Utan |
| Anslutningar - terminaler: | EverLink BTR skruvanslutningar (övre) 1 kabel/kablar 1.5...70 mm² - solidEverLink BTR skruvanslutningar (övre) 1 kabel/kablar 1.5...50 mm² - flexibelEverLink BTR skruvanslutningar (nedre) 1 kabel/kablar 2.5...95 mm² - solidEverLink BTR skruvanslutningar (nedre) 1 kabel/kablar 2.5...70 mm² - flexibel |
| Åtdragningsmoment: | 9 N.m för kabel 16...95 mm²5 N.m för kabel 1.5...10 mm² |
| Mekanisk robusthet: | Vibrationer: +/- 1 mm 2...13.2 Hz enligt IEC 60068-2-6Vibrationer: 0.7 gn 13.2...100 Hz enligt IEC 60068-2-6Stötar: 15 gn 11 ms enligt IEC 60068-2-27 |
| Höjd: | 155 mm |
| Bredd: | 81 mm |
| Djup: | 165 mm |
| Nettovikt: | 1.65 kg |
| Färg: | Grå (RAL 7016) |
| Lämplighet för isolering: | Ja enligt IEC 60947-1 |
| Standarder: | EN/IEC 60947-4-1EN/IEC 60947-2 |
|---|---|
| Produktcertifieringar: | IECCCCEACEU-RO MR |
| Klimatbeständighet: | enligt IACS E10 |
| IK-skyddsgrad: | IK07 enligt IEC 62262 |
| Föroreningsgrad: | 3 |
| IP-kapslingsklass: | IP40 enligt IEC 60529 |
| Omgivande lufttemperatur vid lagring: | -50...85 °C |
| Brandtålighet: | 960 °C enligt IEC 60695-2-11 |
| Driftshöjd: | 5000 m |
| Omgivande lufttemperatur vid drift: | -25...70 °C |
| Hållbar erbjudandestatus: | Green Premium produktREACh-förordningen |
| Enhetstyp av förpackning 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3606481309723 |
|---|
