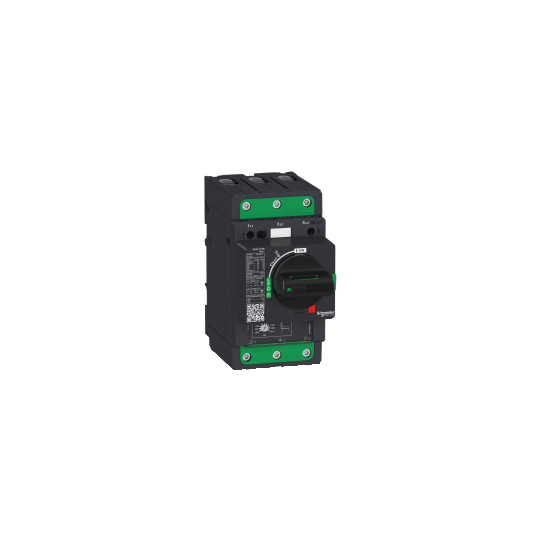

TeSys GV4 - motorskyddsbrytare med magnetisk utlösning - 80A 3P - med EverLink - GV4L80B
SKU : GV4L80B
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys GV4 - motorskyddsbrytare med magnetisk utlösning - 80A 3P - med EverLink - GV4L80B
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys GV4 |
| Produkt eller Komponenttyp: | Effektbrytare |
| Kort namn på enhet: | GV4L |
| Enhetsapplikation: | Motorskydd |
| Polbeskrivning: | 3P |
| Användningskategori: | Kategori A |
| Utlösningsteknik: | MagnetiskElektronisk |
| Typ av skydd: | Kortslutning |
| [In] Märkström: | 80 A |
| Brytförmåga: | Icu 50 kA vid 220...240 V AC 50/60 Hz i enlighet med IEC 60947-2Icu 25 kA vid 380...415 V AC 50/60 Hz i enlighet med IEC 60947-2Icu 20 kA vid 440 V AC 50/60 Hz i enlighet med IEC 60947-2Icu 10 kA vid 500 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| [Ics] nominell arbetsbrytförmåga: | 50 kA vid 220...240 V AC 50/60 Hz i enlighet med IEC 60947-225 kA vid 380...415 V AC 50/60 Hz i enlighet med IEC 60947-220 kA vid 440 V AC 50/60 Hz i enlighet med IEC 60947-210 kA vid 500 V AC 50/60 Hz i enlighet med IEC 60947-2 |
| Utlösningsenhetsmärkning: | 480...1120 A |
| Manövertyp: | Vridhandtag |
| [Ue] märkspänning: | 690 V AC 50/60 Hz i enlighet med IEC 60947-2 |
|---|---|
| Motoreffekt kW: | 37 kW vid 400...415 V AC 50/60 Hz45 kW vid 500 V AC 50/60 Hz55 kW vid 500 V AC 50/60 Hz22 kW vid 400...415 V AC 50/60 Hz30 kW vid 500 V AC 50/60 Hz37 kW vid 660...690 V AC 50/60 Hz45 kW vid 660...690 V AC 50/60 Hz55 kW vid 660...690 V AC 50/60 Hz30 kW vid 400...415 V AC 50/60 Hz37 kW vid 500 V AC 50/60 Hz |
| [Uimp] märkimpulsspänning: | 8 kV i enlighet med IEC 60947-2 |
| [Ui] märkisolationsspänning: | 800 V i enlighet med IEC 60947-2 |
| Monteringssätt: | Med skruvarMed fästklämmor |
| Monteringsfäste: | 35 mm symmetrisk DIN-skenaPlatta75 mm symmetrisk DIN-skena |
| Lämplig för isolering: | Ja i enlighet med IEC 60947-1 |
| Mekanisk livslängd: | 40000 cykler |
| Elektrisk livslängd: | 14000 cykler för AC-3 vid 440 V In/27000 cykler för AC-3 vid 440 V In |
| Lokal indikering: | Grön indikator för närvaro av hjälpkontakter |
| Antal fack: | 1 fack för larmkontakt för felindikering, instickbar1 fack för spänningsutlösare för elektrisk fjärrutlösning, instickbar1 fack för hjälpkontakt för öppna/stänga-kontakt, instickbar |
| Vridhandtag för hänglås: | Hänglås i OFF- eller ON-läge |
| Anslutningsavstånd: | 27 mm |
| Anslutningar - terminaler: | Topp 1 EverLink BTR skruvklämmor trådstorlek 1,5...70 mm², solidTopp 1 EverLink BTR skruvklämmor trådstorlek 1,5...50 mm², flexibelBotten 1 EverLink BTR skruvklämmor trådstorlek 2,5...95 mm², solidBotten 1 EverLink BTR skruvklämmor trådstorlek 2,5...70 mm², flexibel |
| Åtdragningsmoment: | 9 N.m för 16...95 mm²5 N.m för 1,5...10 mm² |
| Avskalningslängd: | 20 mm |
| Kvalitetsmärkning: | CE |
| Standarder: | EN/IEC 60947-4-1EN/IEC 60947-2 |
| Höjd: | 155 mm |
| Bredd: | 81 mm |
| Djup: | 165 mm |
| Produktvikt: | 1,65 kg |
| Färg: | Grå (RAL 7016) |
| Produktcertifieringar: | IECCCCEACEU-RO MR |
|---|---|
| Tropikalisation: | 2 i enlighet med IEC 68-2 |
| IP-kapslingsklass: | IP40 frontytan i enlighet med IEC 60529 |
| IK-kapslingsklass: | IK07 i enlighet med IEC 62262 |
| Föroreningsgrad: | 3 i enlighet med IEC 60947-1 |
| Mekanisk robusthet: | Vibrationer: +/- 1 mm 2...13,2 Hz i enlighet med IEC 60068-2-6Vibrationer: 0,7 gn 13,2...100 Hz i enlighet med IEC 60068-2-6Stötar: 15 gn 11 ms i enlighet med IEC 60068-2-27 |
| Omgivande lufttemperatur vid drift: | -25...70 °C |
| Omgivande lufttemperatur vid lagring: | -50...85 °C |
| Driftshöjd: | 0...2000 m utan nedklassning2000...5000 m med nedklassning |
| Hållbart erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606481309495 |
|---|
