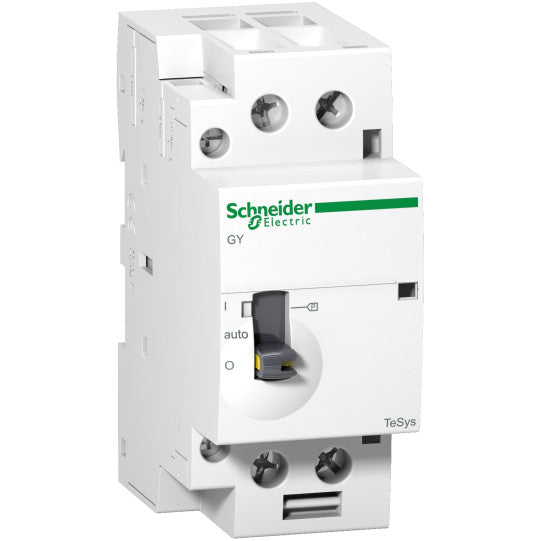

TeSys GY – modulär dubbeltariffkontaktor – 40 A – 2 NO – spole 220…240 V AC – GY4020M5
SKU : GY4020M5
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys GY – modulär dubbeltariffkontaktor – 40 A – 2 NO – spole 220…240 V AC – GY4020M5
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys GY |
| Produkt eller komponenttyp: | Modulär tvåtariffskontaktor |
| Kort namn på enhet: | GY40 |
| Användning av kontaktor: | MotorstyrningBelysningUppvärmning |
| Användningskategori: | AC-7AAC-7B |
|---|---|
| Polbeskrivning: | 2P |
| Polkontaktkomposition: | 2 slutande |
| [Ue] nominell driftspänning: | |
| [Ie] nominell driftström: | 40 A AC-7A15 A AC-7B |
| Driftsposition: | 30°/vertikal |
| Typ av styrkrets: | AC vid 50 Hz |
| [Uc] styrkretsspänning: | 220...240 V AC 50 Hz |
| [Uimp] nominell impulsspänning: | 4 kV |
| [Ith] konventionell termisk ström i fri luft: | 40 A (vid 50 °C) för effektkrets |
| Irms nominell tillkopplingsförmåga: | 120 A vid 400 V AC för effektkrets enligt IEC 61095 |
| Nominell brytförmåga: | 120 A vid 400 V för effektkrets enligt IEC 61095 |
| [Icw] nominell korttidsströmhållfasthet: | 320 A 40 °C - 10 s för effektkrets100 A 40 °C - 30 s för effektkrets |
| Associerad säkringsklassificering: | 40 A gL vid |
| Medelimpedans: | 2 mOhm - Ith 40 A 50 Hz för effektkrets |
| [Ui] nominell isolationsspänning: | 500 V enligt IEC 61095500 V enligt VDE 0110 |
| Elektrisk hållbarhet: | AC-7A: 100000 cyklerAC-7B: 100000 cykler |
| Effektförlust per pol: | 3,2 W |
| Kontrolltyp: | Fjärrkontroll |
| Monteringsläge: | Clip-on |
| Monteringsstöd: | DIN-skena |
| Standarder: | IEC 61095IEC 60947-5 |
| Anslutningar - terminaler: | Styrkrets: skruvklämmor 1 kabel (s) 2,5 mm² flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel (s) 2,5 mm² flexibel utan kabeländeStyrkrets: skruvklämmor 1 kabel (s) 2,5 mm² flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel (s) 1,5 mm² flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel (s) 1,5 mm² massiv utan kabeländeStyrkrets: skruvklämmor 2 kabel (s) 1,5 mm² massiv utan kabeländeEffektkrets: skruvklämmor 1 kabel (s) 25 mm² flexibel utan kabeländeEffektkrets: skruvklämmor 2 kabel (s) 16 mm² flexibel utan kabeländeEffektkrets: skruvklämmor 1 kabel (s) 16 mm² flexibel med kabeländeEffektkrets: skruvklämmor 2 kabel (s) 4 mm² flexibel med kabeländeEffektkrets: skruvklämmor 1 kabel (s) 25 mm² massiv utan kabeländeEffektkrets: skruvklämmor 2 kabel (s) 6 mm² massiv utan kabelände |
| Åtdragningsmoment: | Styrkrets: 0,8 N.m - på skruvklämmorEffektkrets: 0,8 N.m - på skruvklämmor |
| Drifttid: | 10...25 ms öppning10...30 ms stängning |
| Mekanisk hållbarhet: | 1000000 cykler |
| Maximal driftshastighet: | 300 cyc/h 50 °C |
| Styrkretsens spänningsgränser: | Frånslag: 0,2...0,75 Uc vid 50 Hz (vid Drift: 0,85...1,1 Uc vid 50 Hz (vid |
| Inkopplingsström i VA: | 34 VA 50 Hz (vid 20 °C) |
| Hållström i VA: | 4,6 VA 50 Hz (vid 20 °C) |
| Värmeavledning: | 1,6 W vid 50/60 Hz |
| Kompatibilitetskod: | Modulär dag/natt-kontaktor |
| Kapslingsklass IP: | IP40 enligt VDE 0106 (i kapsling)IP20 enligt VDE 0106 |
|---|---|
| Skyddsbehandling: | TC |
| Omgivningstemperatur för drift: | -5...50 °C |
| Omgivningstemperatur för lagring: | -40...70 °C |
| Driftshöjd: | |
| Mekanisk robusthet: | Stötar kontaktor öppen: 10 Gn under 11 msStötar kontaktor stängd: 15 Gn under 11 msVibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 3 Gn, 5...300 Hz |
| Totalt antal 18 mm moduler: | 2 |
| Höjd: | 85 mm |
| Bredd: | 36 mm |
| Djup: | 62,5 mm |
| Produktvikt: | 0,23 kg |
| Antal per set: | Set om 6 |
| Färg: | Vit |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110642681 |
|---|
