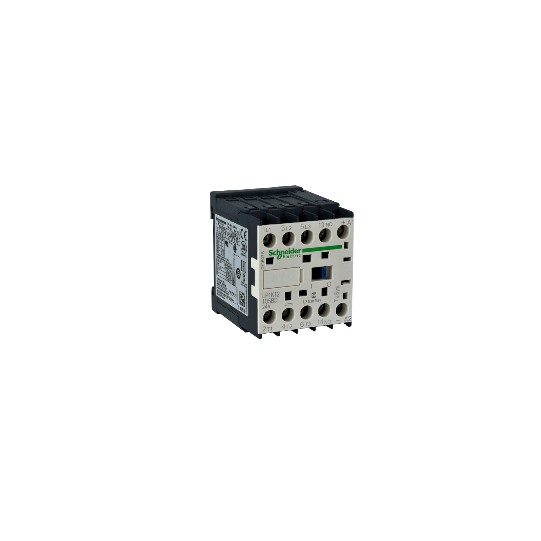

TeSys K kontaktor - 3P - AC-3 <= 440 V 12 A - 1 NC hjälpkontakt - 220 V DC spole - LP1K12015MD
SKU : LP1K12015MD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K kontaktor - 3P - AC-3 <= 440 V 12 A - 1 NC hjälpkontakt - 220 V DC spole - LP1K12015MD
BESKRIVNING
| Produktserie: | TeSys K |
|---|---|
| Serie: | TeSys |
| Produkt eller komponenttyp: | Kontaktor |
| Kort enhetsnamn: | LP1K |
| Kontaktortillämpning: | Resistiv lastMotorstyrning |
| Användningskategori: | AC-3AC-1AC-4 |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ie] nominell driftström: | 20 A (vid 12 A vid 16 A (vid |
| Hjälpkontaktsammansättning: | 1 NC |
| Hjälpkontaktstyp: | omedelbar typ 1 NC |
|---|---|
| Styrkretsspänningsgränser: | Drift: 0.8...1.15 Uc (vid Frånkoppling: 0.1...0.75 Uc (vid |
| [Ui] nominell isolationsspänning: | Kraftkrets: 600 V enligt UL 508Kraftkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-5-1Signalkrets: 600 V enligt UL 508Kraftkrets: 600 V enligt CSA C22.2 No 14Signalkrets: 600 V enligt CSA C22.2 No 14 |
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV |
| Överspänningskategori: | III |
| Monteringsstöd: | Kretskort |
| Flamhämning: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| [Ue] nominell driftspänning: | Kraftkrets: 690 V AC 50/60 HzSignalkrets: |
| [Ith] konventionell termisk ström i fri luft: | 20 A (vid 50 °C) för kraftkrets10 A (vid 50 °C) för signalkrets |
| Irms nominell tillkopplingsförmåga: | 110 A AC för signalkrets enligt IEC 60947144 A AC för kraftkrets enligt NF C 63-110144 A AC för kraftkrets enligt IEC 60947 |
| Nominell brytförmåga: | 110 A vid 440 V enligt IEC 6094780 A vid 500 V enligt IEC 6094770 A vid 660...690 V enligt IEC 60947 |
| Tillhörande säkringsklass: | 25 A gG vid 25 A aM för kraftkrets10 A gG för signalkrets enligt IEC 6094710 A gG för signalkrets enligt VDE 0660 |
| Genomsnittlig impedans: | 3 mOhm - Ith 20 A 50 Hz för kraftkrets |
| Tillslagseffekt i W: | 3 W (vid 20 °C) |
| Hållkraftförbrukning i W: | 3 W vid 20 °C |
| Driftstid: | 30...40 ms spolens tillslag och NO stängning10 ms spolens frånslag och NO öppning |
| Säkerhetsnivå för tillförlitlighet: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 10 Mcykler |
| Maximal drifthastighet: | 3600 cyk/h |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.225 kg |
| Kompatibilitetskod: | LP1K |
| Produktcertifieringar: | CSAUL |
|---|---|
| Omgivande lufttemperatur för drift: | -25...50 °C |
| Omgivande lufttemperatur för förvaring: | -50...80 °C |
| Driftshöjd: | 2000 m utan nedgradering |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110875539 |
|---|
