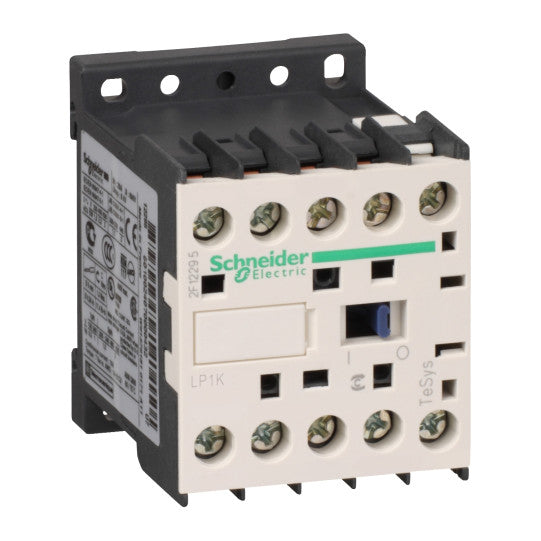

TeSys K kontaktor - 3P - AC-3 <= 440 V 12 A - 1 NC hjälp. - 24 V DC spole - LP1K1201BD
SKU : LP1K1201BD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K kontaktor - 3P - AC-3 <= 440 V 12 A - 1 NC hjälp. - 24 V DC spole - LP1K1201BD
BESKRIVNING
| Produktserie: | TeSys K |
|---|---|
| Serie: | TeSys |
| Produkt eller komponenttyp: | Kontaktor |
| Enhets kortnamn: | LP1K |
| Kontaktortillämpning: | Resistiv lastMotorstyrning |
| Kategori för användning: | AC-1AC-4AC-3 |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ie] nominell driftström: | 12 A (vid 10 A (vid 20 A (vid 16 A (vid |
| Hjälpkontaktkomposition: | 1 NC |
| Hjälpkontaktstyp: | typ momentan 1 NC |
|---|---|
| Manöverkretsspänningsgränser: | I drift: 0.8...1.15 Uc (vid Bortfall: 0.1...0.75 Uc (vid |
| [Ui] nominell isolationsspänning: | Strömkrets: 600 V överensstämmer med UL 508Strömkrets: 690 V överensstämmer med IEC 60947-4-1Signalkrets: 690 V överensstämmer med IEC 60947-4-1Signalkrets: 690 V överensstämmer med IEC 60947-5-1Signalkrets: 600 V överensstämmer med UL 508Strömkrets: 600 V överensstämmer med CSA C22.2 No 14Signalkrets: 600 V överensstämmer med CSA C22.2 No 14 |
| [Uimp] nominell impuls tål spänning: | 8 kV |
| Överspänningskategori: | III |
| Monteringsstöd: | DIN-skenaPlatta |
| Brandhämmande: | V1 överensstämmer med UL 94Krav 2 överensstämmer med NF F 16-101Krav 2 överensstämmer med NF F 16-102 |
| Åtdragningsmoment: | 1.3 N.m - på skruvklämmans plintar - med skruvmejsel Philips nr 21.3 N.m - på skruvklämmans plintar - med skruvmejsel platt Ø 6 mm |
| [Ue] nominell driftspänning: | Strömkrets: 690 V AC 50/60 HzSignalkrets: 690 V AC 50/60 Hz |
| [Ith] konventionell termisk ström i fri luft: | 20 A (vid 50 °C) för strömkrets10 A (vid 50 °C) för signalkrets |
| Irms nominell brytförmåga: | 110 A AC för signalkrets överensstämmer med IEC 60947144 A AC för strömkrets överensstämmer med NF C 63-110144 A AC för strömkrets överensstämmer med IEC 60947 |
| Nominell brytförmåga: | 110 A vid 440 V överensstämmer med IEC 6094780 A vid 500 V överensstämmer med IEC 6094770 A vid 660...690 V överensstämmer med IEC 60947 |
| Tillhörande säkringsklassning: | 25 A gG vid 25 A aM för strömkrets10 A gG för signalkrets överensstämmer med IEC 6094710 A gG för signalkrets överensstämmer med VDE 0660 |
| Genomsnittlig impedans: | 3 mOhm - Ith 20 A 50 Hz för strömkrets |
| Tillslagseffekt i W: | 3 W (vid 20 °C) |
| Hållkraftförbrukning i W: | 3 W vid 20 °C |
| Drifttid: | 30...40 ms spolens tillslag och NO-slutning10 ms spolens frånslag och NO-öppning |
| Säkerhetstillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning överensstämmer med EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning överensstämmer med EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 10 Mcykler |
| Maximal drifthastighet: | 3600 cyk/h |
| Minsta omkopplingsström: | 5 mA för signalkrets |
| Minsta omkopplingsspänning: | 17 V för signalkrets |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.225 kg |
| Kompatibilitetskod: | LP1K |
| Produktcertifieringar: | ULCSA |
|---|---|
| Omgivningstemperatur för drift: | -25...50 °C |
| Omgivningstemperatur för lagring: | -50...80 °C |
| Tillåten omgivningstemperatur runt enheten: | -40...70 °C vid Uc |
| Driftshöjd: | 2000 m utan nedgradering |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3389110790771 |
|---|
