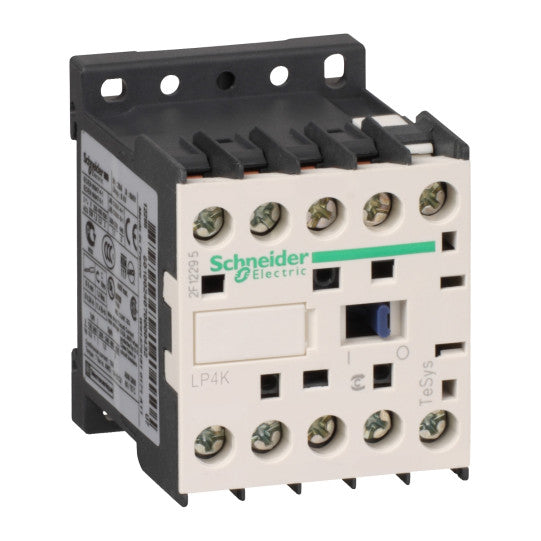

TeSys K kontaktor - 3P - AC-3 <= 440 V 12 A - 1 NC hjälpkontakt - 24 V DC spole - LP4K1201BW3
SKU : LP4K1201BW3
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K kontaktor - 3P - AC-3 <= 440 V 12 A - 1 NC hjälpkontakt - 24 V DC spole - LP4K1201BW3
BESKRIVNING
| Produktsortiment: | TeSys K |
|---|---|
| Serie: | TeSys |
| Produkt eller komponenttyp: | Kontaktor |
| Kort namn på enhet: | LP4K |
| Kontaktorapplikation: | Resistiv lastMotorstyrning |
| Användarkategori: | AC-1AC-4AC-3 |
| Polbeskrivning: | 3P |
| Sammansättning polkontakt: | 3 Slutande |
| [Ie] nominell driftström: | 20 A (vid 12 A vid 16 A (vid |
| Hjälpkontaktsammansättning: | 1 Brytande |
| Spolteknik: | Inbyggd dubbelriktad toppbegränsande dioddämpare |
|---|---|
| Typer av hjälpkontakter: | typ momentan 1 NC |
| Styrkretsens spänningsgränser: | Drift: 0.7...1.30 Uc (vid Frånkoppling: 0.1...0.7 Uc (vid |
| [Ui] nominell isolationsspänning: | Effektkrets: 600 V i enlighet med UL 508Effektkrets: 690 V i enlighet med IEC 60947-4-1Signalkrets: 690 V i enlighet med IEC 60947-4-1Signalkrets: 690 V i enlighet med IEC 60947-5-1Signalkrets: 600 V i enlighet med UL 508Effektkrets: 600 V i enlighet med CSA C22.2 No 14Signalkrets: 600 V i enlighet med CSA C22.2 No 14 |
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV |
| Överspänningskategori: | III |
| Monteringsstöd: | DIN-skenaPlatta |
| Flamhärdighet: | V1 i enlighet med UL 94Krav 2 i enlighet med NF F 16-101Krav 2 i enlighet med NF F 16-102 |
| Åtdragningsmoment: | 1.3 N.m - vid skruvanslutningar - med skruvmejsel Philips nr 21.3 N.m - vid skruvanslutningar - med skruvmejsel flat Ø 6 mm |
| [Ue] nominell driftspänning: | Effektkrets: 690 V AC 50/60 HzSignalkrets: |
| [Ith] konventionell termisk ström i fri luft: | 20 A (vid 50 °C) för effektkrets10 A (vid 50 °C) för signalkrets |
| Irms nominell brytförmåga: | 110 A AC för signalkrets i enlighet med IEC 60947144 A AC för effektkrets i enlighet med NF C 63-110144 A AC för effektkrets i enlighet med IEC 60947 |
| Nominell brytförmåga: | 110 A vid 440 V i enlighet med IEC 6094780 A vid 500 V i enlighet med IEC 6094770 A vid 660...690 V i enlighet med IEC 60947 |
| Associerad säkring: | 25 A gG vid 25 A aM för effektkrets10 A gG för signalkrets i enlighet med IEC 6094710 A gG för signalkrets i enlighet med VDE 0660 |
| Medelimpedans: | 3 mOhm - Ith 20 A 50 Hz för effektkrets |
| Inkopplingsström i W: | 1.8 W (vid 20 °C) |
| Hållström i W: | 1.8 W vid 20 °C |
| Driftstid: | 10...20 ms spolström från och NO öppning30...40 ms spolström till och NO stängning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning i enlighet med EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning i enlighet med EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 30 Mcykler |
| Maximal driftshastighet: | 3600 cykler/h |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.235 kg |
| Kompatibilitetskod: | LP4K |
| Produktcertifieringar: | ULCSA |
|---|---|
| Omgivande lufttemperatur vid drift: | -25...50 °C |
| Omgivande lufttemperatur vid förvaring: | -50...80 °C |
| Driftshöjd: | 2000 m utan effektförlust |
| Hållbarhet: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3389110791167 |
|---|
