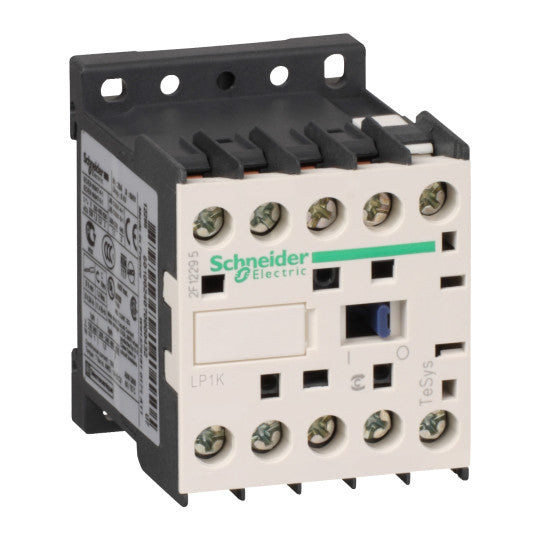

TeSys K kontaktor - 3P - AC-3 <= 440 V 12 A - 1 NO hjälp - 24 V DC spole - LP1K1210BD
SKU : LP1K1210BD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K kontaktor - 3P - AC-3 <= 440 V 12 A - 1 NO hjälp - 24 V DC spole - LP1K1210BD
BESKRIVNING
| Produktserie: | TeSys K |
|---|---|
| Serie: | TeSys |
| Produkt eller komponenttyp: | Kontaktor |
| Kort namn på enhet: | LP1K |
| Kontaktortillämpning: | Resistiv belastningMotorstyrning |
| Kategori för användning: | AC-3AC-1AC-4 |
| Polbeskrivning: | 3P |
| Polkontaktsammansättning: | 3 NO |
| [Ie] nominell driftström: | 12 A (vid 10 A (vid 20 A (vid 16 A (vid |
| Hjälpkontaktsammansättning: | 1 NO |
| Hjälpkontakter typ: | omedelbar typ 1 NO |
|---|---|
| Styrkretsspänningsgränser: | Drift: 0.8...1.15 Uc (vid Bortkoppling: 0.1...0.75 Uc (vid |
| [Ui] nominell isolationsspänning: | Effektkrets: 600 V enligt UL 508Effektkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-5-1Signalkrets: 600 V enligt UL 508Effektkrets: 600 V enligt CSA C22.2 nr 14Signalkrets: 600 V enligt CSA C22.2 nr 14 |
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV |
| Överspänningskategori: | III |
| Monteringsstöd: | PlåtDIN-skena |
| Flamskydd: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Åtdragningsmoment: | 1.3 N.m - på skruvklämmor - med skruvmejsel Philips nr 21.3 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mm |
| [Ue] nominell driftspänning: | Effektkrets: 690 V AC 50/60 HzSignalkrets: 690 V AC 50/60 Hz |
| [Ith] konventionell termisk ström i fri luft: | 20 A (vid 50 °C) för effektkrets10 A (vid 50 °C) för signalkrets |
| Irms nominell tillkopplingsförmåga: | 110 A AC för signalkrets enligt IEC 60947144 A AC för effektkrets enligt NF C 63-110144 A AC för effektkrets enligt IEC 60947 |
| Nominell brytförmåga: | 110 A vid 440 V enligt IEC 6094780 A vid 500 V enligt IEC 6094770 A vid 660...690 V enligt IEC 60947 |
| Associerad säkring: | 25 A gG vid 25 A aM för effektkrets10 A gG för signalkrets enligt IEC 6094710 A gG för signalkrets enligt VDE 0660 |
| Genomsnittlig impedans: | 3 mOhm - Ith 20 A 50 Hz för effektkrets |
| Inkopplingsström i W: | 3 W (vid 20 °C) |
| Hållkraftförbrukning i W: | 3 W vid 20 °C |
| Drifttid: | 30...40 ms spolens strömsättning och NO stängning10 ms spolens avenergisation och NO öppning |
| Säkerhetstillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 10 Mcykler |
| Maximal driftfrekvens: | 3600 cyk/h |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.225 kg |
| Kompatibilitetskod: | LP1K |
| Produktcertifieringar: | CSAUL |
|---|---|
| Omgivningstemperatur vid drift: | -25...50 °C |
| Omgivningstemperatur vid förvaring: | -50...80 °C |
| Tillåten omgivningstemperatur runt enheten: | -40...70 °C vid Uc |
| Drifthöjd: | 2000 m utan nedklassning |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3389110790849 |
|---|
