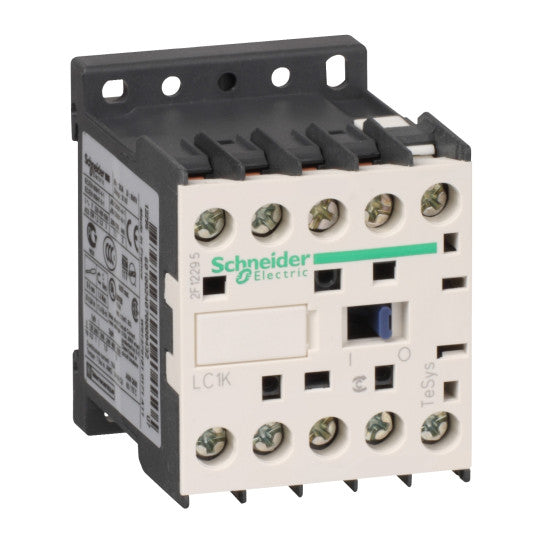

TeSys K kontaktor - 3P - AC-3 <= 440 V 16 A - 1 brytande hjälpkontakt - 230 V AC spole - LC1K1601P7
SKU : LC1K1601P7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K kontaktor - 3P - AC-3 <= 440 V 16 A - 1 brytande hjälpkontakt - 230 V AC spole - LC1K1601P7
BESKRIVNING
| Produktsortiment: | TeSys K |
|---|---|
| Serie: | TeSys |
| Typ av produkt eller komponent: | Kontaktor |
| Produktnamn: | TeSys K |
| Enhetens kortnamn: | LC1K |
| Enhetens användningsområde: | Kontroll |
| Kontaktortillämpning: | Motorstyrning |
| Användningskategori: | AC-3AC-1 |
|---|---|
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 slutande |
| [Ue] nominell driftspänning: | Effektkrets: 690 V AC 50/60 HzSignalkrets: 690 V AC 50/60 Hz |
| [Ie] nominell driftström: | 16 A vid 20 A vid |
| Styrkrets typ: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 230 V AC 50/60 Hz |
| Motoreffekt kW: | 4 kW vid 480 V AC 50/60 Hz4 kW vid 500...600 V AC 50/60 Hz4 kW vid 660...690 V AC 50/60 Hz5.5 kW vid 440 V AC 50/60 Hz4 kW vid 220...230 V AC 50/60 Hz7.5 kW vid 380...415 V AC 50/60 Hz |
| Hjälpkontaktkomposition: | 1 brytande |
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 20 A (vid 50 °C) för effektkrets10 A (vid 50 °C) för signalkrets |
| Nominell brytförmåga Irms: | 110 A AC för signalkrets enligt IEC 60947160 A AC för effektkrets enligt NF C 63-110160 A AC för effektkrets enligt IEC 60947 |
| Märk kortslutningsbrytförmåga: | 110 A vid 440 V enligt IEC 6094780 A vid 500 V enligt IEC 6094770 A vid 660...690 V enligt IEC 60947 |
| [Icw] nominell kortvarig tålighetsström: | 115 A 50 °C - 1 s för effektkrets105 A 50 °C - 5 s för effektkrets100 A 50 °C - 10 s för effektkrets75 A 50 °C - 30 s för effektkrets55 A 50 °C - 1 min för effektkrets50 A 50 °C - 3 min för effektkrets25 A 50 °C - >= 15 min för effektkrets80 A - 1 s för signalkrets90 A - 500 ms för signalkrets110 A - 100 ms för signalkrets |
| Tillhörande säkringsklassificering: | 25 A gG vid 25 A aM för effektkrets10 A gG för signalkrets enligt IEC 6094710 A gG för signalkrets enligt VDE 0660 |
| Medelimpedans: | 3 mOhm - Ith 20 A 50 Hz för effektkrets |
| [Ui] nominell isolationsspänning: | Effektkrets: 600 V enligt UL 508Effektkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-5-1Signalkrets: 600 V enligt UL 508Effektkrets: 600 V enligt CSA C22.2 No 14Signalkrets: 600 V enligt CSA C22.2 No 14 |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Tillslagseffekt i VA: | 30 VA (vid 20 °C) |
| Hållkraftsförbrukning i VA: | 4.5 VA (vid 20 °C) |
| Värmeavledning: | 1.3 W |
| Styrkretsens spänningsgränser: | Drift: 0.8...1.15 Uc (vid Bortfall: 0.2...0.75 Uc (vid |
| Anslutningar - terminaler: | Skruvklämmor 1 kabel/kablar 1.5...4 mm²solidSkruvklämmor 1 kabel/kablar 0.75...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel/kablar 0.34...2.5 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 1.5...4 mm²solidSkruvklämmor 2 kabel/kablar 0.75...4 mm²flexibel utan kabeländeSkruvklämmor 2 kabel/kablar 0.34...1.5 mm²flexibel med kabelände |
| Maximal drifthastighet: | 3600 cykler/h |
| Hjälpkontakttyper: | typ momentan 1 brytande |
| Signalkretsfrekvens: | |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Monteringsstöd: | PlattaSkena |
| Åtdragningsmoment: | 1.3 N.m - på skruvklämmor - med skruvmejsel Philips nr 21.3 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mm |
| Drifttid: | 10...20 ms spole avaktivering och NO öppning10...20 ms spole aktivering och NO stängning |
| Säkerhetstillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Icke-överlappningsavstånd: | 0.5 mm |
| Mekanisk hållbarhet: | 10 Mcykler |
| Elektrisk hållbarhet: | 1.3 Mcykler 16 A AC-3 vid Ue |
| Mekanisk robusthet: | Chocker kontaktor stängd, på X-axel: 10 Gn i 11 ms enligt IEC 60068-2-27Chocker kontaktor stängd, på Y-axel: 15 Gn i 11 ms enligt IEC 60068-2-27Chocker kontaktor stängd, på Z-axel: 15 Gn i 11 ms enligt IEC 60068-2-27Chocker kontaktor öppen, på X-axel: 6 Gn i 11 ms enligt IEC 60068-2-27Chocker kontaktor öppen, på Y-axel: 10 Gn i 11 ms enligt IEC 60068-2-27Chocker kontaktor öppen, på Z-axel: 10 Gn i 11 ms enligt IEC 60068-2-27Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz enligt IEC 60068-2-6 |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.18 kg |
| Kompatibilitetskod: | LC1K |
| Standarder: | EN/IEC 60947-4-1EN/IEC 60947-5-1 |
|---|---|
| Produktcertifieringar: | CB Scheme |
| IP-kapslingsklass: | IP2x enligt VDE 0106 |
| Skyddsbehandling: | TC enligt IEC 60068TC enligt DIN 50016 |
| Omgivande lufttemperatur för drift: | -25...50 °C |
| Omgivande lufttemperatur för lagring: | -50...80 °C |
| Driftshöjd: | 2000 m utan nedgradering |
| Brandhämmande: | V1 enligt UL 94 |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3389110509113 |
|---|
