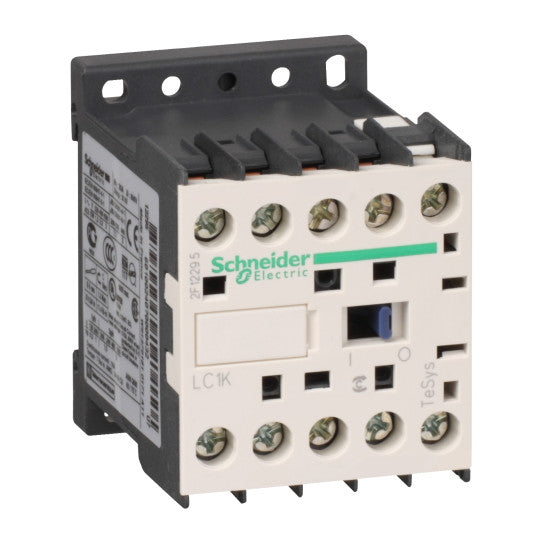

TeSys K kontaktor - 3P - AC-3 <= 440 V 6 A - 1 NC hjälpkontakt - 48 V AC spole - LC1K0601E7
SKU : LC1K0601E7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K kontaktor - 3P - AC-3 <= 440 V 6 A - 1 NC hjälpkontakt - 48 V AC spole - LC1K0601E7
BESKRIVNING
| Produktserie: | TeSys K |
|---|---|
| Serie: | TeSys |
| Produkt- eller komponenttyp: | Kontaktor |
| Produktnamn: | TeSys K |
| Kort namn på enhet: | LC1K |
| Enhetsapplikation: | Kontroll |
| Kontaktorapplikation: | Motorstyrning |
| Användarkategori: | AC-3AC-4 |
|---|---|
| Polbeskrivning: | 3P |
| Polkontakt sammansättning: | 3 NO |
| [Ue] nominell driftspänning: | Kraftkrets: 690 V AC 50/60 HzSignalkrets: |
| [Ie] nominell driftström: | 6 A vid |
| Styrkrets typ: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 48 V AC 50/60 Hz |
| Motoreffekt kW: | 1.5 kW vid 220...230 V AC 50/60 Hz AC-32.2 kW vid 380...415 V AC 50/60 Hz AC-33 kW vid 440 V AC 50/60 Hz AC-33 kW vid 480 V AC 50/60 Hz AC-33 kW vid 500...600 V AC 50/60 Hz AC-33 kW vid 660...690 V AC 50/60 Hz AC-31.5 kW vid 400 V AC 50/60 Hz AC-4 |
| Hjälpkontakt sammansättning: | 1 NC |
| [Uimp] nominell impuls tål spänning: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 20 A (vid 50 °C) för kraftkrets10 A (vid 50 °C) för signalkrets |
| Irms märkbar brytförmåga: | 110 A AC för kraftkrets enligt NF C 63-110110 A AC för kraftkrets enligt IEC 60947110 A AC för signalkrets enligt IEC 60947 |
| Nominell brytförmåga: | 110 A vid 415 V enligt IEC 60947110 A vid 440 V enligt IEC 6094780 A vid 500 V enligt IEC 60947110 A vid 220...230 V enligt IEC 60947110 A vid 380...400 V enligt IEC 6094770 A vid 660...690 V enligt IEC 60947 |
| [Icw] nominell kortvarig tålighetsström: | 90 A 50 °C - 1 s för kraftkrets85 A 50 °C - 5 s för kraftkrets80 A 50 °C - 10 s för kraftkrets60 A 50 °C - 30 s för kraftkrets45 A 50 °C - 1 min för kraftkrets40 A 50 °C - 3 min för kraftkrets20 A 50 °C - >= 15 min för kraftkrets80 A - 1 s för signalkrets90 A - 500 ms för signalkrets110 A - 100 ms för signalkrets |
| Tillhörande säkringsklassning: | 25 A gG vid 25 A aM för kraftkrets10 A gG för signalkrets enligt IEC 6094710 A gG för signalkrets enligt VDE 0660 |
| Medelimpedans: | 3 mOhm - Ith 20 A 50 Hz för kraftkrets |
| [Ui] nominell isolationsspänning: | Kraftkrets: 600 V enligt UL 508Kraftkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-5-1Signalkrets: 600 V enligt UL 508Kraftkrets: 600 V enligt CSA C22.2 No 14Signalkrets: 600 V enligt CSA C22.2 No 14 |
| Isolationsmotstånd: | > 10 MOhm för signalkrets |
| Inkopplingsström i VA: | 30 VA (vid 20 °C) |
| Bibehållen strömförbrukning i VA: | 4.5 VA (vid 20 °C) |
| Värmeavledning: | 1.3 W |
| Styrkretsens spänningsgränser: | Drift: 0.8...1.15 Uc (vid Bortkoppling: 0.2...0.75 Uc (vid |
| Anslutningar - terminaler: | Skruvklämmor 1 kabel/kablar 1.5...4 mm²solidSkruvklämmor 1 kabel/kablar 0.75...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel/kablar 0.34...2.5 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 1.5...4 mm²solidSkruvklämmor 2 kabel/kablar 0.75...4 mm²flexibel utan kabeländeSkruvklämmor 2 kabel/kablar 0.34...1.5 mm²flexibel med kabelände |
| Maximal driftshastighet: | 3600 cykler/h |
| Hjälpkontaktstyp: | typ momentan 1 NC |
| Signalkretsfrekvens: | |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Monteringsstöd: | PlattRäls |
| Åtdragningsmoment: | 1.3 N.m - på skruvklämmor - med skruvmejsel Philips nr 21.3 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mm |
| Drifttid: | 10...20 ms spole avaktiverad och NO öppning10...20 ms spole aktiverad och NO stängning |
| Säkerhetstillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell last enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk last enligt EN/ISO 13849-1 |
| Icke-överlappande avstånd: | 0.5 mm |
| Mekanisk hållbarhet: | 10 Mcykler |
| Elektrisk hållbarhet: | 1.3 Mcykler 6 A AC-3 vid Ue |
| Mekanisk robusthet: | Stötar kontaktor stängd, på X-axel: 10 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd, på Y-axel: 15 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd, på Z-axel: 15 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor öppen, på X-axel: 6 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor öppen, på Y-axel: 10 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor öppen, på Z-axel: 10 Gn för 11 ms enligt IEC 60068-2-27Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz enligt IEC 60068-2-6 |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.18 kg |
| Kompatibilitetskod: | LC1K |
| Effektområde: | 0...0.5 kW vid 200...240 V 3 faser0.55...1 kW vid 200...240 V 3 faser1.1...2 kW vid 200...240 V 3 faser0...0.5 kW vid 380...440 V 3 faser0.55...1 kW vid 380...440 V 3 faser1.1...2 kW vid 380...440 V 3 faser2.2...3 kW vid 380...440 V 3 faser0...0.5 kW vid 480...500 V 3 faser0.55...1 kW vid 480...500 V 3 faser1.1...2 kW vid 480...500 V 3 faser2.2...3 kW vid 480...500 V 3 faser |
| Motorstartartyp: | Direkt online-kontaktor |
| Kontaktor spänning: | 48 V AC standard |
| Standarder: | BS 5424IEC 60947NF C 63-110VDE 0660 |
|---|---|
| Produktcertifieringar: | CSAUL |
| IP-kapslingsklass: | IP2x enligt VDE 0106 |
| Skyddsbehandling: | TC enligt IEC 60068TC enligt DIN 50016 |
| Omgivande lufttemperatur för lagring: | -50...80 °C |
| Driftshöjd: | 2000 m utan nedgradering |
| Flamskydd: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110374735 |
|---|
