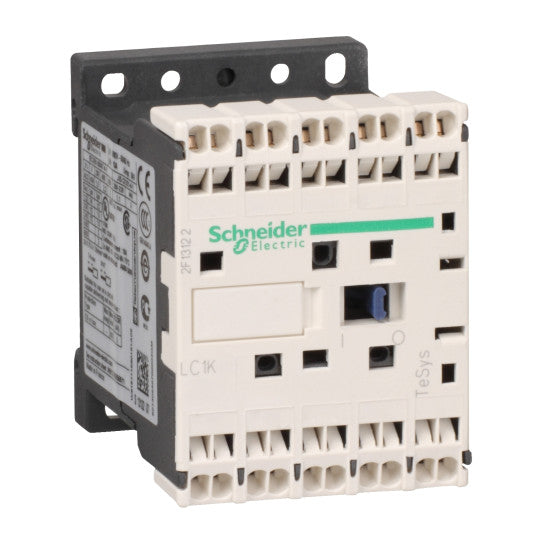

TeSys K kontaktor - 3P - AC-3 <= 440 V 6 A - 1 NO hjälp. - 24 V AC spole - LC1K06103B7
SKU : LC1K06103B7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K kontaktor - 3P - AC-3 <= 440 V 6 A - 1 NO hjälp. - 24 V AC spole - LC1K06103B7
BESKRIVNING
| Produktserie: | TeSys K |
|---|---|
| Serie: | TeSys |
| Produkt- eller komponenttyp: | Kontaktor |
| Produktnamn: | TeSys K |
| Kort namn på enhet: | LC1K |
| Användning: | Kontroll |
| Kontaktorns användningsområde: | Motorstyrning |
| Användningskategori: | AC-4AC-3 |
|---|---|
| Polbeskrivning: | 3P |
| Sammansättning av polkontakt: | 3 slutande |
| [Ue] nominell driftspänning: | Strömkrets: 690 V AC 50/60 HzSignalkrets: |
| [Ie] nominell driftström: | 6 A vid |
| Styrkrets typ: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 24 V AC 50/60 Hz |
| Motoreffekt kW: | 1.5 kW vid 220...230 V AC 50/60 Hz AC-32.2 kW vid 380...415 V AC 50/60 Hz AC-33 kW vid 440 V AC 50/60 Hz AC-33 kW vid 480 V AC 50/60 Hz AC-33 kW vid 500...600 V AC 50/60 Hz AC-33 kW vid 660...690 V AC 50/60 Hz AC-31.5 kW vid 400 V AC 50/60 Hz AC-4 |
| Hjälpkontaktsammansättning: | 1 slutande |
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström vid fri luft: | 20 A (vid 50 °C) för strömkrets10 A (vid 50 °C) för signalkrets |
| Irms märkström för tillkoppling: | 110 A AC för strömkrets överensstämmer med NF C 63-110110 A AC för strömkrets överensstämmer med IEC 60947110 A AC för signalkrets överensstämmer med IEC 60947 |
| Nominell brytförmåga: | 110 A vid 415 V överensstämmer med IEC 60947110 A vid 440 V överensstämmer med IEC 6094780 A vid 500 V överensstämmer med IEC 60947110 A vid 220...230 V överensstämmer med IEC 60947110 A vid 380...400 V överensstämmer med IEC 6094770 A vid 660...690 V överensstämmer med IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 90 A 50 °C - 1 s för strömkrets85 A 50 °C - 5 s för strömkrets80 A 50 °C - 10 s för strömkrets60 A 50 °C - 30 s för strömkrets45 A 50 °C - 1 min för strömkrets40 A 50 °C - 3 min för strömkrets20 A 50 °C - >= 15 min för strömkrets80 A - 1 s för signalkrets90 A - 500 ms för signalkrets110 A - 100 ms för signalkrets |
| Tillhörande säkringsklass: | 25 A gG vid 25 A aM för strömkrets10 A gG för signalkrets överensstämmer med IEC 6094710 A gG för signalkrets överensstämmer med VDE 0660 |
| Genomsnittlig impedans: | 3 mOhm - Ith 20 A 50 Hz för strömkrets |
| [Ui] nominell isolationsspänning: | Strömkrets: 600 V överensstämmer med UL 508Strömkrets: 690 V överensstämmer med IEC 60947-4-1Signalkrets: 690 V överensstämmer med IEC 60947-4-1Signalkrets: 690 V överensstämmer med IEC 60947-5-1Signalkrets: 600 V överensstämmer med UL 508Strömkrets: 600 V överensstämmer med CSA C22.2 No 14Signalkrets: 600 V överensstämmer med CSA C22.2 No 14 |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Inkopplingsförbrukning i VA: | 30 VA (vid 20 °C) |
| Hållström förbrukning i VA: | 4.5 VA (vid 20 °C) |
| Värmeavledning: | 1.3 W |
| Styrkretsspänningsgränser: | Drift: 0.8...1.15 Uc (vid Urkoppling: 0.2...0.75 Uc (vid |
| Anslutningar - plintar: | Fjäderklämmor 1 kabel/kablar 0.75...1.5 mm²massivFjäderklämmor 1 kabel/kablar 0.75...1.5 mm²flexibel utan kabelände |
| Maximal driftshastighet: | 3600 cykler/timme |
| Hjälpkontakter typ: | typ momentan 1 slutande |
| Signalkretsfrekvens: | |
| Minsta brytström: | 5 mA för signalkrets |
| Minsta brytspänning: | 17 V för signalkrets |
| Monteringsstöd: | DIN-skenaPlatta |
| Drifttid: | 10...20 ms spole avaktiveras och NO öppnas10...20 ms spole aktiveras och NO stängs |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning överensstämmer med EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning överensstämmer med EN/ISO 13849-1 |
| Ej överlappande avstånd: | 0.5 mm |
| Mekanisk hållbarhet: | 10 Mcykler |
| Elektrisk hållbarhet: | 1.3 Mcykler 6 A AC-3 vid Ue |
| Mekanisk robusthet: | Stötar kontaktor stängd, på X-axel: 10 Gn för 11 ms överensstämmer med IEC 60068-2-27Stötar kontaktor stängd, på Y-axel: 15 Gn för 11 ms överensstämmer med IEC 60068-2-27Stötar kontaktor stängd, på Z-axel: 15 Gn för 11 ms överensstämmer med IEC 60068-2-27Stötar kontaktor öppen, på X-axel: 6 Gn för 11 ms överensstämmer med IEC 60068-2-27Stötar kontaktor öppen, på Y-axel: 10 Gn för 11 ms överensstämmer med IEC 60068-2-27Stötar kontaktor öppen, på Z-axel: 10 Gn för 11 ms överensstämmer med IEC 60068-2-27Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz överensstämmer med IEC 60068-2-6Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz överensstämmer med IEC 60068-2-6 |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.18 kg |
| Kompatibilitetskod: | LC1K |
| Standarder: | BS 5424IEC 60947NF C 63-110VDE 0660 |
|---|---|
| Produktcertifieringar: | CSAUL |
| Kapslingsklass IP: | IP2x överensstämmer med VDE 0106 |
| Skyddsbehandling: | TC överensstämmer med IEC 60068TC överensstämmer med DIN 50016 |
| Omgivningstemperatur för lagring: | -50...80 °C |
| Maximal drifthöjd: | 2000 m utan effektminskning |
| Flamskydd: | V1 överensstämmer med UL 94Krav 2 överensstämmer med NF F 16-101Krav 2 överensstämmer med NF F 16-102 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110241945 |
|---|
