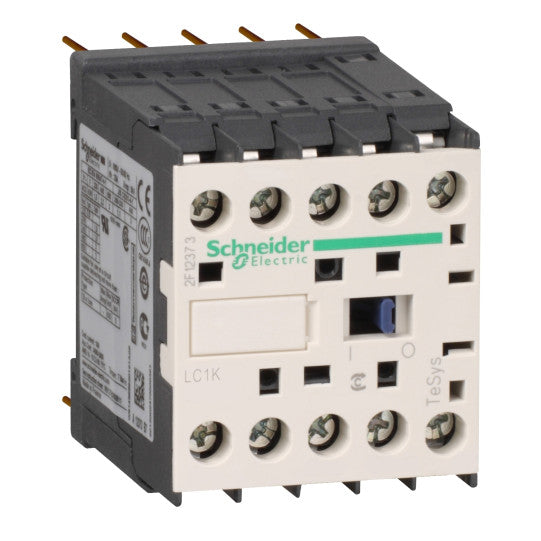

TeSys K kontaktor - 3P - AC-3 <= 440 V 9 A - 1 NC hjälpkontakt - 220...230 V AC spole - LC1K09015M7
SKU : LC1K09015M7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K kontaktor - 3P - AC-3 <= 440 V 9 A - 1 NC hjälpkontakt - 220...230 V AC spole - LC1K09015M7
BESKRIVNING
| Produktserie: | TeSys K |
|---|---|
| Serie: | TeSys |
| Typ av produkt eller komponent: | Kontaktor |
| Produktnamn: | TeSys K |
| Apparatens kortnamn: | LC1K |
| Enhetsapplikation: | Styrning |
| Kontaktorapplikation: | Resistiv belastningMotorstyrning |
| Användningskategori: | AC-3AC-1AC-4 |
|---|---|
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | Strömkrets: 690 V AC 50/60 HzSignalkrets: |
| [Ie] nominell driftström: | 20 A (vid 9 A vid 16 A (vid |
| Typ av styrkrets: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 220...230 V AC 50/60 Hz |
| Motoreffekt kW: | 2.2 kW vid 220...230 V AC 50/60 Hz AC-34 kW vid 380...415 V AC 50/60 Hz AC-34 kW vid 440 V AC 50/60 Hz AC-34 kW vid 480 V AC 50/60 Hz AC-34 kW vid 500...600 V AC 50/60 Hz AC-34 kW vid 660...690 V AC 50/60 Hz AC-32.2 kW vid 400 V AC 50/60 Hz AC-4 |
| Hjälpkontaktsammansättning: | 1 NC |
| [Uimp] nominell impulsspänningstålighet: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 20 A (vid 50 °C) för strömkrets10 A (vid 50 °C) för signalkrets |
| Irms nominell brytförmåga: | 110 A AC för strömkrets enligt NF C 63-110110 A AC för strömkrets enligt IEC 60947110 A AC för signalkrets enligt IEC 60947 |
| Nominell brytförmåga: | 110 A vid 415 V enligt IEC 60947110 A vid 440 V enligt IEC 6094780 A vid 500 V enligt IEC 60947110 A vid 220...230 V enligt IEC 60947110 A vid 380...400 V enligt IEC 6094770 A vid 660...690 V enligt IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 90 A 50 °C - 1 s för strömkrets85 A 50 °C - 5 s för strömkrets80 A 50 °C - 10 s för strömkrets60 A 50 °C - 30 s för strömkrets45 A 50 °C - 1 min för strömkrets40 A 50 °C - 3 min för strömkrets20 A 50 °C - >= 15 min för strömkrets80 A - 1 s för signalkrets90 A - 500 ms för signalkrets110 A - 100 ms för signalkrets |
| Tillhörande säkringsklassning: | 25 A gG vid 25 A aM för strömkrets10 A gG för signalkrets enligt IEC 6094710 A gG för signalkrets enligt VDE 0660 |
| Genomsnittlig impedans: | 3 mOhm - Ith 20 A 50 Hz för strömkrets |
| [Ui] nominell isolationsspänning: | Strömkrets: 600 V enligt UL 508Strömkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-5-1Signalkrets: 600 V enligt UL 508Strömkrets: 600 V enligt CSA C22.2 No 14Signalkrets: 600 V enligt CSA C22.2 No 14 |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Startström i VA: | 30 VA (vid 20 °C) |
| Hållkraftförbrukning i VA: | 4.5 VA (vid 20 °C) |
| Värmeavledning: | 1.3 W |
| Styrkretsspänningsgränser: | Drift: 0.8...1.15 Uc (vid Bortfall: 0.2...0.75 Uc (vid |
| Anslutningar - terminaler: | Lödstift - samlingsskena tvärsnitt: 1.5 x 0.9 mm |
| Maximal driftshastighet: | 3600 cykel/h |
| Hjälpkontakttyp: | typ omedelbar 1 NC |
| Signalkretsfrekvens: | |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Monteringsstöd: | Kretskort |
| Drifttid: | 10...20 ms spolavaktivering och NO öppning10...20 ms spolaktivering och NO stängning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Icke överlappande avstånd: | 0.5 mm |
| Mekanisk hållbarhet: | 10 Mcykler |
| Elektrisk hållbarhet: | 0.18 Mcykler 20 A AC-1 vid Ue 1.3 Mcykler 9 A AC-3 vid Ue |
| Mekanisk robusthet: | Stötar kontaktor stängd, på X-axel: 10 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd, på Y-axel: 15 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd, på Z-axel: 15 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor öppen, på X-axel: 6 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor öppen, på Y-axel: 10 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor öppen, på Z-axel: 10 Gn för 11 ms enligt IEC 60068-2-27Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz enligt IEC 60068-2-6 |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.18 kg |
| Kompatibilitetskod: | LC1K |
| Standarder: | BS 5424IEC 60947NF C 63-110VDE 0660 |
|---|---|
| Produktcertifieringar: | ULCSA |
| Kapslingsklass (IP): | IP2x enligt VDE 0106 |
| Skyddsbehandling: | TC enligt IEC 60068TC enligt DIN 50016 |
| Omgivningstemperatur för lagring: | -50...80 °C |
| Driftshöjd: | 2000 m utan nedgradering |
| Flamhärdighet: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh förordningen |
| EAN-kod: | 3389110490039 |
|---|
