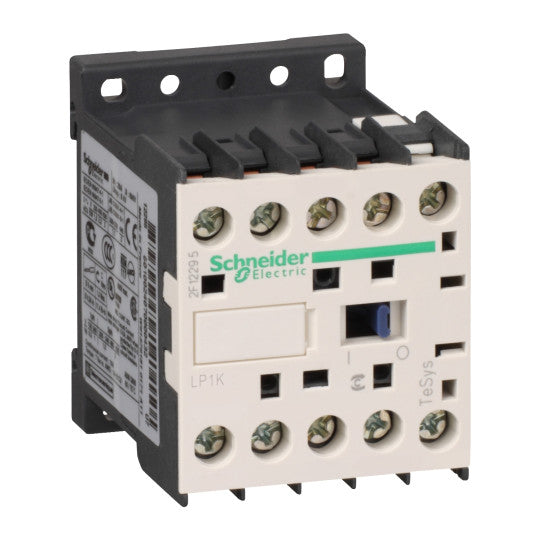

TeSys K kontaktor - 3P - AC-3 <= 440 V 9 A - 1 NC hjälpkontakt - 24 V DC spole - LP1K0901BD
SKU : LP1K0901BD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K kontaktor - 3P - AC-3 <= 440 V 9 A - 1 NC hjälpkontakt - 24 V DC spole - LP1K0901BD
BESKRIVNING
| Produktserie: | TeSys K |
|---|---|
| Serie: | TeSys |
| Produkt- eller komponenttyp: | Kontaktor |
| Kort namn på enhet: | LP1K |
| Kontaktortillämpning: | Resistiv lastMotorstyrning |
| Användningskategori: | AC-1AC-4AC-3 |
| Polbeskrivning: | 3P |
| Polkontakt sammansättning: | 3 NO |
| [Ie] nominell driftström: | 20 A (vid 9 A vid 16 A (vid |
| Hjälpkontaktsammansättning: | 1 NC |
| Hjälpkontakttyp: | typ momentan 1 NC |
|---|---|
| Styrkretsspänningsgränser: | Drift: 0.8...1.15 Uc (vid Frånkoppling: 0.1...0.75 Uc (vid |
| [Ui] nominell isolationsspänning: | Effektkrets: 600 V enligt UL 508Effektkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-5-1Signalkrets: 600 V enligt UL 508Effektkrets: 600 V enligt CSA C22.2 nr 14Signalkrets: 600 V enligt CSA C22.2 nr 14 |
| [Uimp] nominell impulsspänning: | 8 kV |
| Överspänningskategori: | III |
| Monteringsstöd: | SkenaPlatta |
| Flamhämmande: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Åtdragningsmoment: | 1.3 N.m - på skruvklämmor - med skruvmejsel Philips nr 21.3 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mm |
| [Ue] nominell driftspänning: | Effektkrets: 690 V AC 50/60 HzSignalkrets: |
| [Ith] konventionell termisk ström i fri luft: | 20 A (vid 50 °C) för effektkrets10 A (vid 50 °C) för signalkrets |
| Irms nominell tillkopplingsförmåga: | 110 A AC för effektkrets enligt NF C 63-110110 A AC för effektkrets enligt IEC 60947110 A AC för signalkrets enligt IEC 60947 |
| Nominell brytförmåga: | 110 A vid 415 V enligt IEC 60947110 A vid 440 V enligt IEC 6094780 A vid 500 V enligt IEC 60947110 A vid 220...230 V enligt IEC 60947110 A vid 380...400 V enligt IEC 6094770 A vid 660...690 V enligt IEC 60947 |
| Tillhörande säkringsklassificering: | 25 A gG vid 25 A aM för effektkrets10 A gG för signalkrets enligt IEC 6094710 A gG för signalkrets enligt VDE 0660 |
| Genomsnittlig impedans: | 3 mOhm - Ith 20 A 50 Hz för effektkrets |
| Inkopplingsström i W: | 3 W (vid 20 °C) |
| Hållström i W: | 3 W vid 20 °C |
| Driftstid: | 30...40 ms spolenergisering och NO-stängning10 ms spolavenergisering och NO-öppning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 10 Mcykler |
| Maximal drifthastighet: | 3600 cykler/h |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.225 kg |
| Kompatibilitetskod: | LP1K |
| Produktcertifieringar: | ULCSA |
|---|---|
| Omgivande lufttemperatur för drift: | -25...50 °C |
| Omgivande lufttemperatur för förvaring: | -50...80 °C |
| Driftshöjd: | 2000 m utan effektminskning |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110363234 |
|---|
