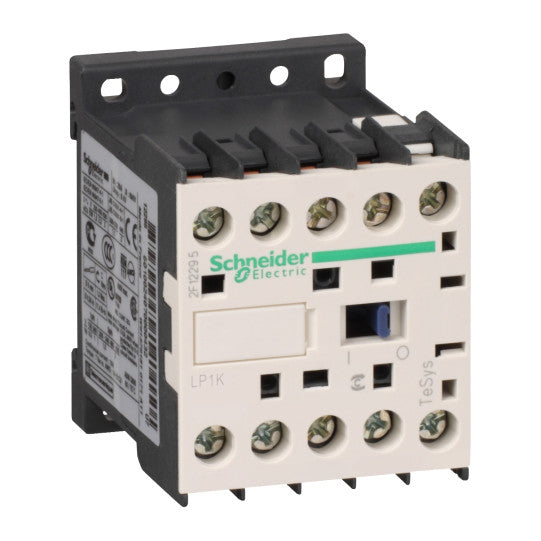

TeSys K kontaktor - 4P (4 NO) - AC-1 <= 440 V 20 A - 24 V DC spole - LP1K09004BD
SKU : LP1K09004BD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K kontaktor - 4P (4 NO) - AC-1 <= 440 V 20 A - 24 V DC spole - LP1K09004BD
BESKRIVNING
| Produktserie: | TeSys K |
|---|---|
| Serie: | TeSys |
| Produkt- eller komponenttyp: | Kontaktor |
| Enhetens kortnamn: | LP1K |
| Kontaktortillämpning: | Resistiv last |
| Användningskategori: | AC-1 |
| Polbeskrivning: | 4P |
| Polkontaktkomposition: | 4 NO |
| [Ie] nominell driftström: | 20 A (vid 16 A (vid |
| Styrkretsens spänningsgränser: | Drift: 0.8...1.15 Uc (vid frånkoppling: 0.1...0.75 Uc (vid |
|---|---|
| [Ui] nominell isolationsspänning: | Effektkrets: 600 V enligt UL 508Effektkrets: 690 V enligt IEC 60947-4-1Effektkrets: 600 V enligt CSA C22.2 nr 14 |
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV |
| Överspänningskategori: | III |
| Monteringsstöd: | Skentallrik |
| Flammhämmande: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Åtdragningsmoment: | 1.3 N.m - på skruvklämmor - med skruvmejsel Philips nr 21.3 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mm |
| [Ue] nominell driftspänning: | Effektkrets: 690 V AC 50/60 Hz |
| [Ith] konventionell termisk ström i fri luft: | 20 A (vid 50 °C) för effektkrets |
| Irms nominell brytförmåga: | 110 A AC för effektkrets enligt NF C 63-110110 A AC för effektkrets enligt IEC 60947 |
| Nominell brytförmåga: | 110 A vid 415 V enligt IEC 60947110 A vid 440 V enligt IEC 6094780 A vid 500 V enligt IEC 60947110 A vid 220...230 V enligt IEC 60947110 A vid 380...400 V enligt IEC 6094770 A vid 660...690 V enligt IEC 60947 |
| Associerad säkring: | 25 A gG vid 25 A aM för effektkrets |
| Genomsnittlig impedans: | 3 mOhm - Ith 20 A 50 Hz för effektkrets |
| Inkopplingsström i W: | 3 W (vid 20 °C) |
| Hållkraftförbrukning i W: | 3 W vid 20 °C |
| Driftstid: | 30...40 ms spolpåslag och NO-stängning10 ms spole avaktivering och NO-öppning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 10 Mcykler |
| Maximal driftshastighet: | 3600 cykler/timme |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.225 kg |
| Kompatibilitetskod: | LP1K |
| Produktcertifieringar: | CSAUL |
|---|---|
| Omgivande lufttemperatur vid drift: | -25...50 °C |
| Omgivande lufttemperatur vid lagring: | -50...80 °C |
| Driftshöjd: | 2000 m utan effektförlust |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| Kod EAN: | 3389110495195 |
|---|
