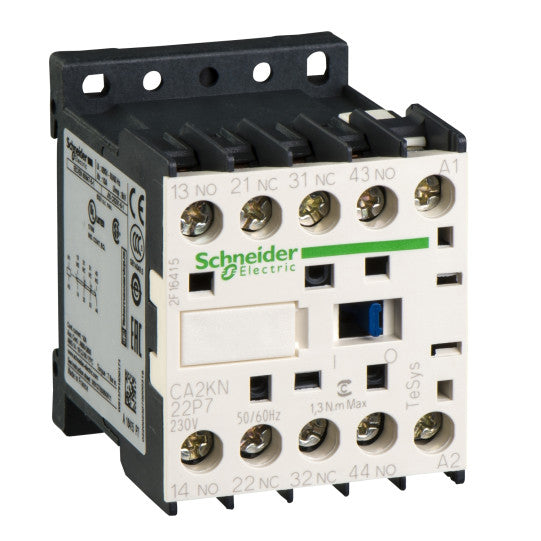

TeSys K kontrollrelä - 2 slutande + 2 brytande - <= 690 V - 230 V AC spole - CA2KN22P7
SKU : CA2KN22P7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K kontrollrelä - 2 slutande + 2 brytande - <= 690 V - 230 V AC spole - CA2KN22P7
BESKRIVNING
| Produktsortiment: | TeSys K hjälprelä |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys CAK |
| Produkt- eller komponenttyp: | Hjälprelä |
| Kortnamn på enhet: | CA2K |
| Kontaktortillämpning: | Styrkrets |
| Användningskategori: | AC-15DC-13 |
| Polkontaktkomposition: | 2 NO + 2 NC |
| [Ue] nominell driftspänning: | |
| Styrkretstyp: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 230 V AC 50/60 Hz |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 50 °C) |
|---|---|
| Irms märkutlösningsförmåga: | 110 A enligt IEC 60947 |
| Tillhörande säkringsklassning: | 10 A gG enligt IEC 6094710 A gG enligt VDE 0660 |
| [Ui] nominell isolationsspänning: | 690 V enligt IEC 60947750 V enligt VDE 0110 grupp C690 V enligt BS 5424600 V enligt CSA C22.2 No 14 |
| Monteringsstöd: | SkenaPlatta |
| Anslutningar - terminaler: | Skruvanslutningar 1 kabel/-ar 1,5...4 mm²solidSkruvanslutningar 2 kabel/-ar 1,5...4 mm²solidSkruvanslutningar 1 kabel/-ar 0,75...4 mm²flexibel med kabeländeSkruvanslutningar 2 kabel/-ar 0,75...4 mm²flexibel utan kabeländeSkruvanslutningar 1 kabel/-ar 0,34...1,5 mm²flexibel med kabeländeSkruvanslutningar 2 kabel/-ar 0,34...1,5 mm²flexibel utan kabelände |
| Åtdragningsmoment: | 1,3 N.m - på skruvanslutningar - med spårskruvmejsel Ø 6 mm1,3 N.m - på skruvanslutningar - med Philips-skruvmejsel No 26 mm |
| Styrkretsens spänningsgränser: | Frånkoppling: 0,2...0,75 Uc (vid Drift: 0,8...1,15 Uc (vid |
| Drifttid: | 10...20 ms spole strömlös och NO-öppning10...20 ms spole strömförande och NO-stängning15...25 ms spole strömlös och NC-stängning5...15 ms spole strömförande och NC-öppning |
| Mekanisk hållbarhet: | 10 Mcykler |
| Maximal driftshastighet: | 10000 cykler/h |
| Immunitet mot mikroavbrott: | 2 ms |
| Inkopplingsström i VA: | 30 VA (vid 20 °C) |
| Effektförbrukning i VA vid bibehållen ström: | 4,5 VA (vid 20 °C) |
| Värmeavledning: | 1,3 W |
| Minsta brytspänning: | 17 V |
| Minsta brytström: | 5 mA |
| Icke-överlappande avstånd: | 0,5 mm |
| Isolationsresistans: | > 10 MOhm |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0,18 kg |
| Kompatibilitetskod: | CA2K |
| Standarder: | BS 5424IEC 60947NF C 63-140VDE 0660 |
|---|---|
| Produktcertifieringar: | CSAUL |
| IP-kapslingsklass: | IP2x |
| Skyddsbehandling: | TC enligt IEC 60068 |
| Omgivningstemperatur för drift: | -25...50 °C |
| Omgivningstemperatur för förvaring: | -50...80 °C |
| Driftshöjd: | 2000 m utan effektminskning |
| Flamhärdighet: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz enligt IEC 60068-2-6Stötar kontaktor öppen: 10 Gn under 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd: 15 Gn under 11 ms enligt IEC 60068-2-27 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110500257 |
|---|
