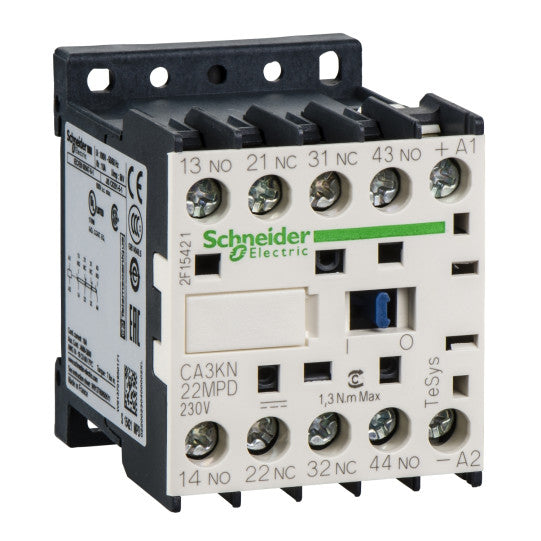

TeSys K styrrelä - 2 NO + 2 NC - <= 690 V - 230 V DC standardspole - CA3KN22MPD
SKU : CA3KN22MPD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K styrrelä - 2 NO + 2 NC - <= 690 V - 230 V DC standardspole - CA3KN22MPD
BESKRIVNING
| Produktserie: | TeSys K hjälprelä |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys CAK |
| Produkt eller komponenttyp: | Hjälprelä |
| Kort namn på enhet: | CA3K |
| Kontaktortillämpning: | Manöverkrets |
| Användarkategori: | DC-13AC-15 |
| Kontaktpolssammansättning: | 2 NO + 2 NC |
| [Ue] märkkontaktspänning: | |
| Styrkrets typ: | DC standard |
| [Uc] styrkretsspänning: | 230 V DC |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 50 °C) |
|---|---|
| Irms nominell brytförmåga: | 110 A överensstämmer med IEC 60947 |
| Associerad säkring: | 10 A gG överensstämmer med IEC 6094710 A gG överensstämmer med VDE 0660 |
| [Ui] nominell isolationsspänning: | 690 V överensstämmer med IEC 60947750 V överensstämmer med VDE 0110 grupp C690 V överensstämmer med BS 5424600 V överensstämmer med CSA C22.2 No 14 |
| Monteringsstöd: | PlattaSkena |
| Anslutningar - terminaler: | Skruvklämmor 1 kabel/kablar 1.5...4 mm²solidSkruvklämmor 2 kabel/kablar 1.5...4 mm²solidSkruvklämmor 1 kabel/kablar 0.75...4 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 0.75...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel/kablar 0.34...1.5 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 0.34...1.5 mm²flexibel utan kabelände |
| Åtdragningsmoment: | 1.3 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mm1.3 N.m - på skruvklämmor - med skruvmejsel Philips No 26 mm |
| Manöverkretsens spänningsgränser: | Drift: 0.8...1.15 Uc (vid Bortkoppling: 0.1...0.75 Uc (vid |
| Driftstid: | 10 ms spole avmagnetisering och NO öppning30...40 ms spole strömförande och NO stängning15 ms spole avmagnetisering och NC stängning25...35 ms spole strömförande och NC öppning |
| Mekanisk hållbarhet: | 20 Mcykler |
| Maximal driftshastighet: | 10000 cyk/h |
| Immunitet mot mikroavbrott: | 2 ms |
| Startström i W: | 3 W (vid 20 °C) |
| Hållström i W: | 3 W vid 20 °C |
| Värmeavledning: | 3 W |
| Minsta brytspänning: | 17 V |
| Minsta brytström: | 5 mA |
| Ej överlappande avstånd: | 0.5 mm |
| Isolationsmotstånd: | > 10 MOhm |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.225 kg |
| Kompatibilitetskod: | CA3K |
| Standarder: | BS 5424IEC 60947NF C 63-140VDE 0660 |
|---|---|
| Produktcertifieringar: | ULCSA |
| IP-kapslingsklass: | IP2x |
| Skyddande behandling: | TC överensstämmer med IEC 60068 |
| Omgivande lufttemperatur för drift: | -25...50 °C |
| Omgivande lufttemperatur för lagring: | -50...80 °C |
| Driftshöjd: | 2000 m utan effektminskning |
| Flamskyddsmedel: | V1 överensstämmer med UL 94Krav 2 överensstämmer med NF F 16-101Krav 2 överensstämmer med NF F 16-102 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz överensstämmer med IEC 60068-2-6Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz överensstämmer med IEC 60068-2-6Stötar kontaktor öppen: 10 Gn för 11 ms överensstämmer med IEC 60068-2-27Stötar kontaktor stängd: 15 Gn för 11 ms överensstämmer med IEC 60068-2-27 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh fri från SVHC |
| EAN-kod: | 3389110502534 |
|---|
