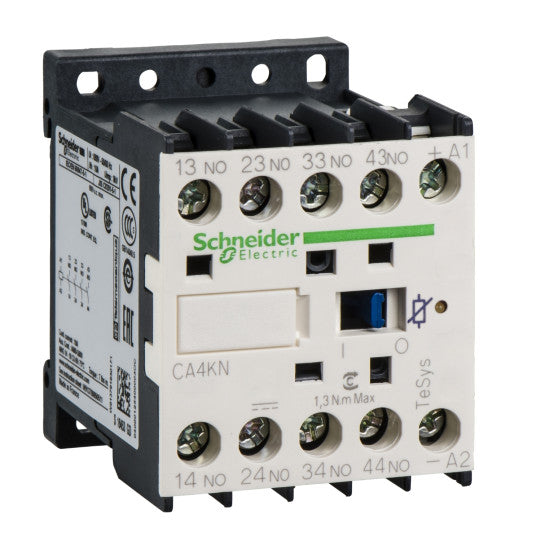

TeSys K hjälprelä - 2 slutande + 2 brytande - <= 690 V - 24 V DC lågförbrukande spole - CA4KN22BW3
SKU : CA4KN22BW3
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K hjälprelä - 2 slutande + 2 brytande - <= 690 V - 24 V DC lågförbrukande spole - CA4KN22BW3
BESKRIVNING
| Produktsortiment: | TeSys K hjälprelä |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys CAK |
| Produkt eller komponenttyp: | Hjälprelä |
| Kort namn på enhet: | CA4K |
| Applikation kontaktor: | Styrkrets |
| Användningskategori: | DC-13AC-15 |
| Polkontaktsammansättning: | 2 NO + 2 NC |
| [Ue] nominell driftspänning: | |
| Styrkretstyp: | Lågförbrukande DC |
| [Uc] styrkretsspänning: | 24 V DC |
| Spolteknik: | Inbyggd dubbelriktad spänningstoppbegränsande diod undertryckare |
|---|---|
| [Ith] konventionell fri lufttermisk ström: | 10 A (vid 50 °C) |
| Irms märkanslutningsförmåga: | 110 A enligt IEC 60947 |
| Tillhörande säkringsklassificering: | 10 A gG enligt IEC 6094710 A gG enligt VDE 0660 |
| [Ui] nominell isolationsspänning: | 690 V enligt IEC 60947750 V enligt VDE 0110 grupp C690 V enligt BS 5424600 V enligt CSA C22.2 No 14 |
| Monteringsstöd: | Skentavla |
| Anslutningar - plintar: | Skruvklämmor 1 kabel/kablar 1.5...4 mm²solidSkruvklämmor 2 kabel/kablar 1.5...4 mm²solidSkruvklämmor 1 kabel/kablar 0.75...4 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 0.75...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel/kablar 0.34...1.5 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 0.34...1.5 mm²flexibel utan kabelände |
| Åtdragningsmoment: | 1.3 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mm1.3 N.m - på skruvklämmor - med skruvmejsel Philips No 26 mm |
| Spänningsgränser för styrkrets: | Frånslag: 0.1...0.75 Uc (vid Drift: 0.7...1.3 Uc (vid |
| Drifttid: | 10...20 ms spole strömlös och NO öppnas15...25 ms spole strömlös och NC stängs30...40 ms spole spänningssatt och NO stängs25...35 ms spole spänningssatt och NC öppnas |
| Mekanisk hållbarhet: | 30 Mcykler |
| Maximal drifthastighet: | 6000 cykler/h |
| Immunitet mot mikropauser: | 2 ms |
| Startström i W: | 1.8 W (vid 20 °C) |
| Hållström i W: | 1.8 W vid 20 °C |
| Värmeavledning: | 1.8 W |
| Minsta brytspänning: | 17 V |
| Minsta brytström: | 5 mA |
| Avstånd utan överlappning: | 0.5 mm |
| Isolationsresistans: | > 10 MOhm |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.235 kg |
| Kompatibilitetskod: | CA4K |
| Standarder: | BS 5424IEC 60947NF C 63-140VDE 0660 |
|---|---|
| Produktcertifieringar: | CSAUL |
| Kapslingsklass (IP): | IP2x |
| Skyddsbehandling: | TC enligt IEC 60068 |
| Omgivningstemperatur för drift: | -25...50 °C |
| Omgivningstemperatur för lagring: | -50...80 °C |
| Driftshöjd: | 2000 m utan effektförlust |
| Flamhärdighet: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz enligt IEC 60068-2-6Stötar kontaktor öppen: 10 Gn i 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd: 15 Gn i 11 ms enligt IEC 60068-2-27 |
| Hållbar erbjudandestatus: | Green Premium produktREACh-förordning |
| EAN-kod: | 3389110428599 |
|---|
