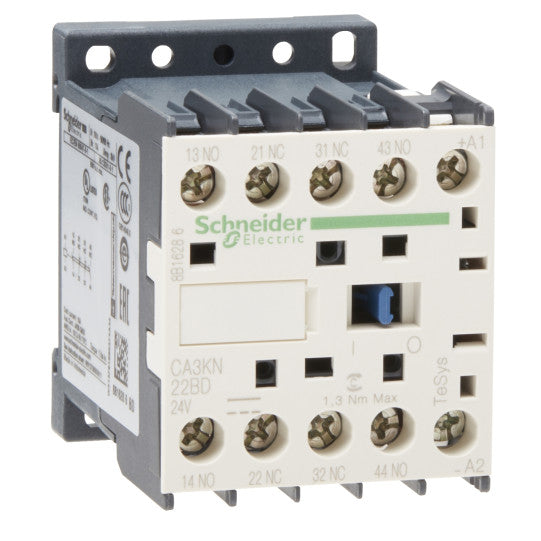

TeSys K hjälprelä - 2 slutande + 2 brytande kontakter - <= 690 V - 24 V DC standardspole - CA3KN22BD
SKU : CA3KN22BD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K hjälprelä - 2 slutande + 2 brytande kontakter - <= 690 V - 24 V DC standardspole - CA3KN22BD
BESKRIVNING
| Produktserie: | TeSys K hjälprelä |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys CAK |
| Produkt- eller komponenttyp: | Hjälprelä |
| Enhetens kortnamn: | CA3K |
| Kontaktorapplikation: | Kontrollkrets |
| Användningskategori: | AC-15DC-13 |
| Polkontaktkomposition: | 2 NO + 2 NC |
| [Ue] nominell driftspänning: | |
| Styrkrets typ: | DC standard |
| [Uc] styrkretsspänning: | 24 V DC |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 50 °C) |
|---|---|
| Irms märkanslutningskapacitet: | 110 A enligt IEC 60947 |
| Tillhörande säkringsklass: | 10 A gG enligt IEC 6094710 A gG enligt VDE 0660 |
| [Ui] nominell isolationsspänning: | 690 V enligt IEC 60947750 V enligt VDE 0110 grupp C690 V enligt BS 5424600 V enligt CSA C22.2 No 14 |
| Monteringsstöd: | SkenaPlatta |
| Anslutningar - plintar: | Skruvklämmor 1 kabel/kablar 1.5...4 mm²solidSkruvklämmor 2 kabel/kablar 1.5...4 mm²solidSkruvklämmor 1 kabel/kablar 0.75...4 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 0.75...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel/kablar 0.34...1.5 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 0.34...1.5 mm²flexibel utan kabelände |
| Åtdragningsmoment: | 1.3 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mm1.3 N.m - på skruvklämmor - med skruvmejsel Philips No 26 mm |
| Styrkretsspänningsgränser: | Drift: 0.8...1.15 Uc (vid Frånkoppling: 0.1...0.75 Uc (vid |
| Drifttid: | 10 ms spole avaktiveras och NO öppnas30...40 ms spole aktiveras och NO stängs15 ms spole avaktiveras och NC stängs25...35 ms spole aktiveras och NC öppnas |
| Mekanisk hållbarhet: | 20 Mcykler |
| Maximal drifthastighet: | 10000 cyk/h |
| Immunitet mot mikrobrott: | 2 ms |
| Startström i W: | 3 W (vid 20 °C) |
| Hållström i W: | 3 W vid 20 °C |
| Värmeavledning: | 3 W |
| Minsta kopplingsspänning: | 17 V |
| Minsta kopplingsström: | 5 mA |
| Icke överlappande avstånd: | 0.5 mm |
| Isolationsresistans: | > 10 MOhm |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.225 kg |
| Kompatibilitetskod: | CA3K |
| Standarder: | BS 5424IEC 60947NF C 63-140VDE 0660 |
|---|---|
| Produktcertifieringar: | CSAUL |
| IP-kapslingsklass: | IP2x |
| Skyddsbehandling: | TC enligt IEC 60068 |
| Omgivningstemperatur för drift: | -25...50 °C |
| Omgivningstemperatur för lagring: | -50...80 °C |
| Driftshöjd: | 2000 m utan nedsättning |
| Flamhärdighet: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz enligt IEC 60068-2-6Stötar kontaktor öppen: 10 Gn under 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd: 15 Gn under 11 ms enligt IEC 60068-2-27 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110500172 |
|---|
