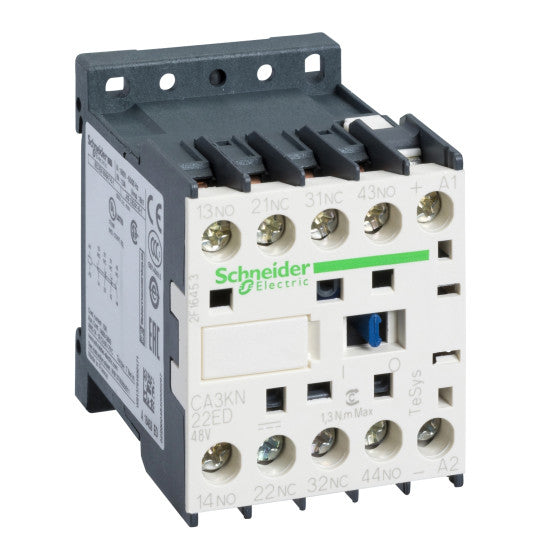

TeSys K hjälprelä - 2 slutande + 2 brytande - <= 690 V - 48 V DC standardspole - CA3KN22ED
SKU : CA3KN22ED
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K hjälprelä - 2 slutande + 2 brytande - <= 690 V - 48 V DC standardspole - CA3KN22ED
BESKRIVNING
| Produktserie: | TeSys K hjälprelä |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys CAK |
| Produkt- eller komponenttyp: | Hjälprelä |
| Kort namn på enhet: | CA3K |
| Kontaktorapplikation: | Styrkrets |
| Användningskategori: | AC-15DC-13 |
| Polkontaktsammansättning: | 2 NO + 2 NC |
| [Ue] nominell driftspänning: | |
| Styrkretsens typ: | DC standard |
| [Uc] styrkretsspänning: | 48 V DC |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 50 °C) |
|---|---|
| Irms nominell brytkapacitet: | 110 A enligt IEC 60947 |
| Tillhörande säkringsklassning: | 10 A gG enligt IEC 6094710 A gG enligt VDE 0660 |
| [Ui] nominell isolationsspänning: | 690 V enligt IEC 60947750 V enligt VDE 0110 grupp C690 V enligt BS 5424600 V enligt CSA C22.2 No 14 |
| Monteringsstöd: | PlattaSkena |
| Anslutningar - terminaler: | Skruvklämmor 1 kabel/kablar 1.5...4 mm²solidSkruvklämmor 2 kabel/kablar 1.5...4 mm²solidSkruvklämmor 1 kabel/kablar 0.75...4 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 0.75...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel/kablar 0.34...1.5 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 0.34...1.5 mm²flexibel utan kabelände |
| Åtdragningsmoment: | 1.3 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mm1.3 N.m - på skruvklämmor - med skruvmejsel Philips No 26 mm |
| Gränsvärden för styrkretsspänning: | Drift: 0.8...1.15 Uc (vid bortfall: 0.1...0.75 Uc (vid |
| Driftstid: | 10 ms spole avaktiverad och NO öppning30...40 ms spole aktiverad och NO stängning15 ms spole avaktiverad och NC stängning25...35 ms spole aktiverad och NC öppning |
| Mekanisk hållbarhet: | 20 Mcykler |
| Maximal drifthastighet: | 10000 cykler/h |
| Immunitet mot mikrobrytningar: | 2 ms |
| Startström i W: | 3 W (vid 20 °C) |
| Förbrukning av hållström i W: | 3 W vid 20 °C |
| Värmeavledning: | 3 W |
| Minsta omkopplingsspänning: | 17 V |
| Minsta omkopplingsström: | 5 mA |
| Icke överlappande avstånd: | 0.5 mm |
| Isolationsresistans: | > 10 MOhm |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.225 kg |
| Kompatibilitetskod: | CA3K |
| Standarder: | BS 5424IEC 60947NF C 63-140VDE 0660 |
|---|---|
| Produktcertifieringar: | CSAUL |
| IP-skyddsklass: | IP2x |
| Skyddsbehandling: | TC enligt IEC 60068 |
| Omgivningstemperatur för drift: | -25...50 °C |
| Omgivningstemperatur för lagring: | -50...80 °C |
| Driftshöjd: | 2000 m utan nedgradering |
| Brandskydd: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz enligt IEC 60068-2-6Stötar kontaktor öppen: 10 Gn i 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd: 15 Gn i 11 ms enligt IEC 60068-2-27 |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110483826 |
|---|
