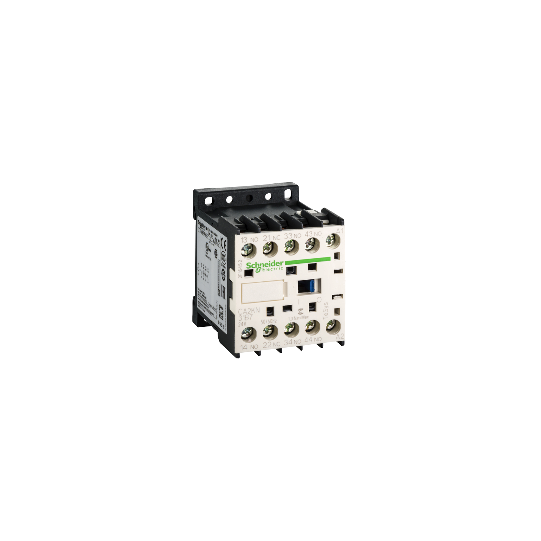

TeSys K kontrollrelä - 3 NO + 1 NC - <= 690 V - 24 V AC spole - CA2KN31B7
SKU : CA2KN31B7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K kontrollrelä - 3 NO + 1 NC - <= 690 V - 24 V AC spole - CA2KN31B7
BESKRIVNING
| Produktserie: | TeSys K hjälprelä |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys CAK |
| Typ av produkt eller komponent: | Styrrelä |
| Kort produktnamn: | CA2K |
| Kontaktortillämpning: | Kontrollkrets |
| Användarkategori: | AC-15DC-13 |
| Polkontaktkomposition: | 3 NO + 1 NC |
| [Ue] nominell driftspänning: | |
| Typ av styrkrets: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 24 V AC 50/60 Hz |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 50 °C) |
|---|---|
| Irms märkutlösningsförmåga: | 110 A enligt IEC 60947 |
| Tillhörande säkringsklassificering: | 10 A gG enligt IEC 6094710 A gG enligt VDE 0660 |
| [Ui] nominell isolationsspänning: | 690 V enligt IEC 60947750 V enligt VDE 0110 grupp C690 V enligt BS 5424600 V enligt CSA C22.2 No 14 |
| Monteringsstöd: | PlattaSkena |
| Anslutningar - terminaler: | Skruvklämmor 1 kabel/kablar 1.5...4 mm²solidSkruvklämmor 2 kabel/kablar 1.5...4 mm²solidSkruvklämmor 1 kabel/kablar 0.75...4 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 0.75...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel/kablar 0.34...1.5 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 0.34...1.5 mm²flexibel utan kabelände |
| Åtdragningsmoment: | 1.3 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mm1.3 N.m - på skruvklämmor - med skruvmejsel Philips Nr 26 mm |
| Spänningsgränser för styrkrets: | Frånkoppling: 0.2...0.75 Uc (vid Drift: 0.8...1.15 Uc (vid |
| Driftstid: | 10...20 ms spole strömlös och NO-öppning10...20 ms spole strömsatt och NO-stängning15...25 ms spole strömlös och NC-stängning5...15 ms spole strömsatt och NC-öppning |
| Mekanisk hållbarhet: | 10 Mcykler |
| Maximal driftshastighet: | 10000 cyk/h |
| Immunitet mot mikrobryggor: | 2 ms |
| Inkopplingsström i VA: | 30 VA (vid 20 °C) |
| Hållkraftförbrukning i VA: | 4.5 VA (vid 20 °C) |
| Värmeavledning: | 1.3 W |
| Minsta kopplingsspänning: | 17 V |
| Minsta kopplingsström: | 5 mA |
| Överlappningsfritt avstånd: | 0.5 mm |
| Isolationsresistans: | > 10 MOhm |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.18 kg |
| Kompatibilitetskod: | CA2K |
| Standarder: | BS 5424IEC 60947NF C 63-140VDE 0660 |
|---|---|
| Produktcertifieringar: | ULCSA |
| IP-skyddsklass: | IP2x |
| Skyddsbehandling: | TC enligt IEC 60068 |
| Omgivningstemperatur för drift: | -25...50 °C |
| Omgivningstemperatur för lagring: | -50...80 °C |
| Driftshöjd: | 2000 m utan effektminskning |
| Brandhämmande: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz enligt IEC 60068-2-6Stötar kontaktor öppen: 10 Gn i 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd: 15 Gn i 11 ms enligt IEC 60068-2-27 |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110500295 |
|---|
