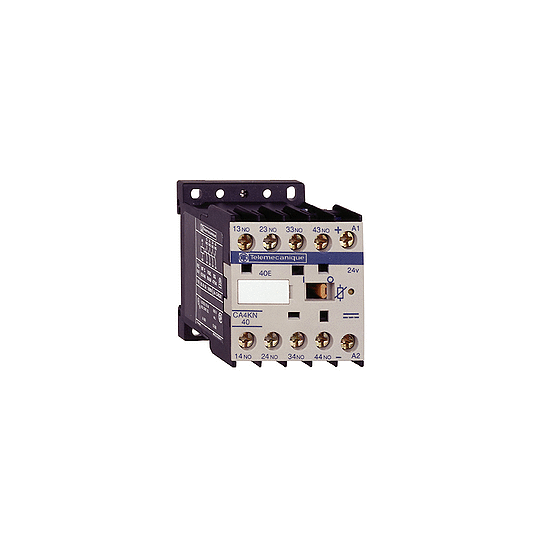

TeSys K kontrollrelä - 3 NO + 1 NC - <= 690 V - 24 V DC lågförbrukande spole - CA4KN31BW3
SKU : CA4KN31BW3
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K kontrollrelä - 3 NO + 1 NC - <= 690 V - 24 V DC lågförbrukande spole - CA4KN31BW3
BESKRIVNING
| Produktserie: | TeSys K hjälprelä |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys CAK |
| Produkt- eller komponenttyp: | Hjälprelä |
| Enhetens kortnamn: | CA4K |
| Kontaktorapplikation: | Styrkrets |
| Användarkategori: | DC-13AC-15 |
| Polkontaktkomposition: | 3 NO + 1 NC |
| [Ue] märkkontaktspänning: | |
| Styrkretstyp: | Lågförbrukande DC |
| [Uc] manöverkretsspänning: | 24 V DC |
| Spolteknik: | Inbyggd dubbelriktad toppbegränsande diodundertryckare |
|---|---|
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 50 °C) |
| Irms märkström för tillkoppling: | 110 A enligt IEC 60947 |
| Tillhörande säkringsklassning: | 10 A gG enligt IEC 6094710 A gG enligt VDE 0660 |
| [Ui] nominell isolationsspänning: | 690 V enligt IEC 60947750 V enligt VDE 0110 grupp C690 V enligt BS 5424600 V enligt CSA C22.2 No 14 |
| Monteringsstöd: | SkenaPlatta |
| Anslutningar - terminaler: | Skruvanslutningar 1 kabel/-ar 1,5...4 mm²massivSkruvanslutningar 2 kabel/-ar 1,5...4 mm²massivSkruvanslutningar 1 kabel/-ar 0,75...4 mm²flexibel med kabeländeSkruvanslutningar 2 kabel/-ar 0,75...4 mm²flexibel utan kabeländeSkruvanslutningar 1 kabel/-ar 0,34...1,5 mm²flexibel med kabeländeSkruvanslutningar 2 kabel/-ar 0,34...1,5 mm²flexibel utan kabelände |
| Åtdragningsmoment: | 1,3 N.m - på skruvanslutningar - med skruvmejsel platt Ø 6 mm1,3 N.m - på skruvanslutningar - med skruvmejsel Philips nr 26 mm |
| Spänningsgränser för manöverkrets: | Utlösning: 0,1...0,75 Uc (vid Drift: 0,7...1,3 Uc (vid |
| Drifttid: | 10...20 ms spole strömlös och NO öppning15...25 ms spole strömlös och NC stängning30...40 ms spole strömsatt och NO stängning25...35 ms spole strömsatt och NC öppning |
| Mekanisk hållbarhet: | 30 Mcykler |
| Maximal driftsfrekvens: | 6000 cykler/h |
| Immunitet mot mikroavbrott: | 2 ms |
| Startström i W: | 1,8 W (vid 20 °C) |
| Hållström i W: | 1,8 W vid 20 °C |
| Värmeavledning: | 1,8 W |
| Minsta kopplingsspänning: | 17 V |
| Minsta kopplingsström: | 5 mA |
| Överlappningsfritt avstånd: | 0,5 mm |
| Isolationsresistans: | > 10 MOhm |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0,235 kg |
| Kompatibilitetskod: | CA4K |
| Standarder: | BS 5424IEC 60947NF C 63-140VDE 0660 |
|---|---|
| Produktcertifieringar: | ULCSA |
| IP-skyddsgrad: | IP2x |
| Skyddsbehandling: | TC enligt IEC 60068 |
| Omgivningstemperatur för drift: | -25...50 °C |
| Omgivningstemperatur för lagring: | -50...80 °C |
| Driftshöjd: | 2000 m utan nedklassning |
| Flamskydd: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz enligt IEC 60068-2-6Stötar kontaktor öppen: 10 Gn under 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd: 15 Gn under 11 ms enligt IEC 60068-2-27 |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3389110428605 |
|---|
