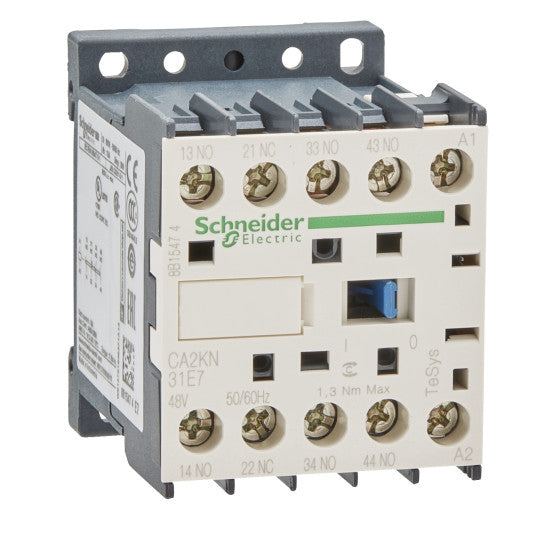

TeSys K hjälprelä - 3 slutande + 1 brytande - <= 690 V - 48 V AC spole - CA2KN31E7
SKU : CA2KN31E7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K hjälprelä - 3 slutande + 1 brytande - <= 690 V - 48 V AC spole - CA2KN31E7
BESKRIVNING
| Produktserie: | TeSys K hjälprelä |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys CAK |
| Typ av produkt eller komponent: | Hjälprelä |
| Kort namn på enhet: | CA2K |
| Kontaktortillämpning: | Styrkrets |
| Användningskategori: | AC-15DC-13 |
| Polkontaktsammansättning: | 3 NO + 1 NC |
| [Ue] märkkontaktspänning: | |
| Styrkretstyp: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 48 V AC 50/60 Hz |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 50 °C) |
|---|---|
| Irms märkutlösningsförmåga: | 110 A enligt IEC 60947 |
| Tillhörande säkringsklassning: | 10 A gG enligt IEC 6094710 A gG enligt VDE 0660 |
| [Ui] nominell isolationsspänning: | 690 V enligt IEC 60947750 V enligt VDE 0110 grupp C690 V enligt BS 5424600 V enligt CSA C22.2 No 14 |
| Monteringsstöd: | PlattaSkena |
| Anslutningar - plintar: | Skruvanslutning 1 kabel/kablar 1,5...4 mm²solidSkruvanslutning 2 kabel/kablar 1,5...4 mm²solidSkruvanslutning 1 kabel/kablar 0,75...4 mm²flexibel med kabeländeSkruvanslutning 2 kabel/kablar 0,75...4 mm²flexibel utan kabeländeSkruvanslutning 1 kabel/kablar 0,34...1,5 mm²flexibel med kabeländeSkruvanslutning 2 kabel/kablar 0,34...1,5 mm²flexibel utan kabelände |
| Åtdragningsmoment: | 1,3 N.m - på skruvplintar - med skruvmejsel platt Ø 6 mm1,3 N.m - på skruvplintar - med skruvmejsel Philips nr 26 mm |
| Styrkretsspänningsgränser: | Bortkoppling: 0,2...0,75 Uc (vid Drift: 0,8...1,15 Uc (vid |
| Drifttid: | 10...20 ms avmagnetisering av spole och NO öppning10...20 ms magnetisering av spole och NO stängning15...25 ms avmagnetisering av spole och NC stängning5...15 ms magnetisering av spole och NC öppning |
| Mekanisk hållbarhet: | 10 Mcykler |
| Maximal driftshastighet: | 10000 cyk/h |
| Immunitet mot mikroavbrott: | 2 ms |
| Startström i VA: | 30 VA (vid 20 °C) |
| Hållfast effektförbrukning i VA: | 4,5 VA (vid 20 °C) |
| Värmeavledning: | 1,3 W |
| Minsta brytspänning: | 17 V |
| Minsta brytström: | 5 mA |
| Icke överlappande avstånd: | 0,5 mm |
| Isolationsresistans: | > 10 MOhm |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0,18 kg |
| Kompatibilitetskod: | CA2K |
| Standarder: | BS 5424IEC 60947NF C 63-140VDE 0660 |
|---|---|
| Produktcertifieringar: | CSAUL |
| IP-skyddsgrad: | IP2x |
| Skyddsbehandling: | TC enligt IEC 60068 |
| Omgivningstemperatur för drift: | -25...50 °C |
| Omgivningstemperatur för förvaring: | -50...80 °C |
| Driftshöjd: | 2000 m utan effektminskning |
| Flamskyddsmedel: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Mekanisk robusthet: | Vibrationer, kontaktor öppen: 2 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer, kontaktor stängd: 4 Gn, 5...300 Hz enligt IEC 60068-2-6Stötar, kontaktor öppen: 10 Gn i 11 ms enligt IEC 60068-2-27Stötar, kontaktor stängd: 15 Gn i 11 ms enligt IEC 60068-2-27 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110500356 |
|---|
