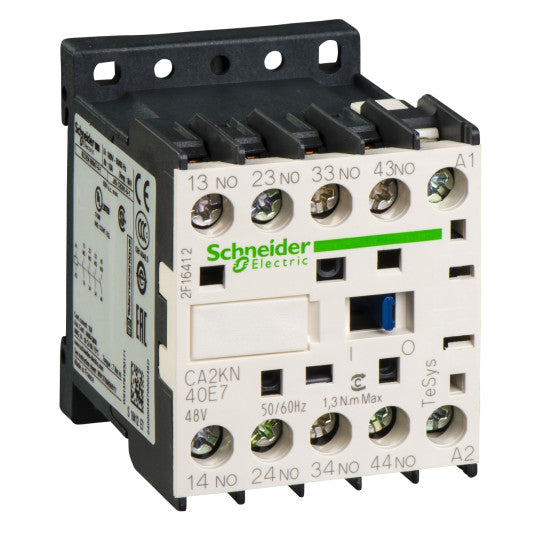

TeSys K hjälprelä - 4 slutande - <= 690 V - 48 V AC spole - CA2KN40E7
SKU : CA2KN40E7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K hjälprelä - 4 slutande - <= 690 V - 48 V AC spole - CA2KN40E7
BESKRIVNING
| Produktserie: | TeSys K hjälprelä |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys CAK |
| Produkt- eller komponenttyp: | Hjälprelä |
| Enhetens kortnamn: | CA2K |
| Kontaktortillämpning: | Styrkrets |
| Användningskategori: | DC-13AC-15 |
| Polkontaktkomposition: | 4 NO |
| [Ue] nominell driftspänning: | |
| Styrkretstyp: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 48 V AC 50/60 Hz |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 50 °C) |
|---|---|
| Irms märkström vid tillslag: | 110 A enligt IEC 60947 |
| Tillhörande säkringsklass: | 10 A gG enligt IEC 6094710 A gG enligt VDE 0660 |
| [Ui] nominell isolationsspänning: | 690 V enligt IEC 60947750 V enligt VDE 0110 grupp C690 V enligt BS 5424600 V enligt CSA C22.2 No 14 |
| Monteringsstöd: | SkenaPlatta |
| Anslutningar - terminaler: | Skruvklämmor 1 kabel/kablar 1.5...4 mm²solidSkruvklämmor 2 kabel/kablar 1.5...4 mm²solidSkruvklämmor 1 kabel/kablar 0.75...4 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 0.75...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel/kablar 0.34...1.5 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 0.34...1.5 mm²flexibel utan kabelände |
| Åtdragningsmoment: | 1.3 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mm1.3 N.m - på skruvklämmor - med skruvmejsel Philips No 26 mm |
| Spänningsgränser för styrkrets: | Bortfall: 0.2...0.75 Uc (vid Drift: 0.8...1.15 Uc (vid |
| Driftstid: | 10...20 ms avmagnetisering av spole och NO öppning10...20 ms magnetisering av spole och NO stängning |
| Mekanisk hållbarhet: | 10 Mcykler |
| Maximal drifthastighet: | 10000 cyk/h |
| Immunitet mot mikrobrytningar: | 2 ms |
| Inkopplingsström i VA: | 30 VA (vid 20 °C) |
| Hållström i VA: | 4.5 VA (vid 20 °C) |
| Värmeavledning: | 1.3 W |
| Minsta brytspänning: | 17 V |
| Minsta brytström: | 5 mA |
| Icke överlappande avstånd: | 0.5 mm |
| Isolationsresistans: | > 10 MOhm |
| Höjd: | 58 mm |
| Bredd: | 45 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.18 kg |
| Kompatibilitetskod: | CA2K |
| Standarder: | BS 5424IEC 60947NF C 63-140VDE 0660 |
|---|---|
| Produktcertifieringar: | ULCSA |
| IP-skyddsgrad: | IP2x |
| Skyddsbehandling: | TC enligt IEC 60068 |
| Omgivningstemperatur för drift: | -25...50 °C |
| Omgivningstemperatur för förvaring: | -50...80 °C |
| Driftshöjd: | 2000 m utan effektminskning |
| Brandskydd: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz enligt IEC 60068-2-6Stötar kontaktor öppen: 10 Gn i 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd: 15 Gn i 11 ms enligt IEC 60068-2-27 |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3389110500363 |
|---|
