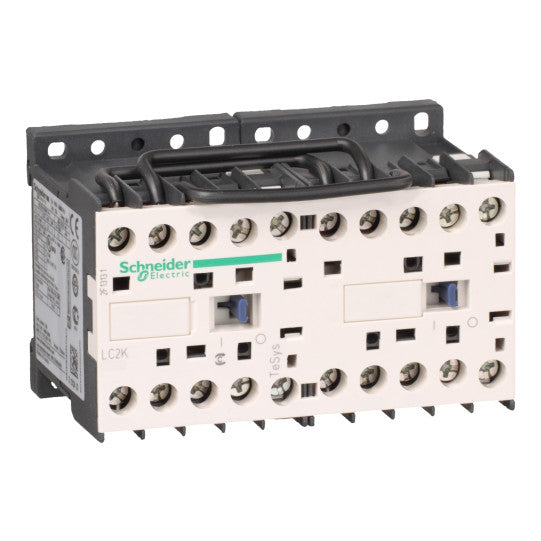

TeSys K vändande kontaktor - 3P - AC-3 <= 440 V 12 A - 1 NC - 24 V AC spole - LC2K1201B7
SKU : LC2K1201B7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K vändande kontaktor - 3P - AC-3 <= 440 V 12 A - 1 NC - 24 V AC spole - LC2K1201B7
BESKRIVNING
| Produktsortiment: | TeSys K |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys K |
| Typ av produkt eller komponent: | Reverserande kontaktor |
| Enhetens kortnamn: | LC2K |
| Användning av enheten: | Styrning |
| Kontaktorapplikation: | Resistiv belastningMotorstyrning |
| Användningskategori: | AC-1AC-4AC-3 |
| Enhetspresentation: | Förmonterad med vändande strömskena |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| Märkspänning [Ue]: | Effektkrets: 690 V AC 50/60 HzSignalkrets: |
| Märkdriftström [Ie]: | 20 A (vid 16 A (vid 12 A vid |
| Motoreffekt kW: | 4 kW vid 480 V AC 50/60 Hz4 kW vid 500...600 V AC 50/60 Hz4 kW vid 660...690 V AC 50/60 Hz3 kW vid 220...230 V AC 50/60 Hz5.5 kW vid 380...415 V AC 50/60 Hz5.5 kW vid 440 V AC 50/60 Hz |
| Typ av styrkrets: | AC vid 50/60 Hz |
| Styrkretsspänning [Uc]: | 24 V AC 50/60 Hz |
| Självhållande kontaktkomposition: | 1 NC |
| Märkimpulsspänning [Uimp]: | 8 kV |
| Överspänningskategori: | III |
| Konventionell termisk ström i fri luft [Ith]: | 20 A (vid 50 °C) för effektkrets10 A (vid 50 °C) för signalkrets |
| Irms nominell tillkopplingskapacitet: | 144 A vid 690 V AC för effektkrets enligt NF C 63-110144 A vid 690 V AC för effektkrets enligt IEC 60947110 A AC för signalkrets enligt IEC 60947 |
| Nominell brytförmåga: | 110 A vid 440 V enligt IEC 6094780 A vid 500 V enligt IEC 6094770 A vid 660...690 V enligt IEC 60947 |
| [Icw] nominell korttids tålighetsström: | 115 A 50 °C - 1 s för effektkrets105 A 50 °C - 5 s för effektkrets100 A 50 °C - 10 s för effektkrets75 A 50 °C - 30 s för effektkrets55 A 50 °C - 1 min för effektkrets50 A 50 °C - 3 min för effektkrets80 A - 1 s för signalkrets90 A - 500 ms för signalkrets110 A - 100 ms för signalkrets25 A 50 °C - >= 15 min för effektkrets |
| Tillhörande säkringsklassning: | 25 A gG vid 25 A aM för effektkrets10 A gG för signalkrets enligt IEC 6094710 A gG för signalkrets enligt VDE 0660 |
| Genomsnittlig impedans: | 3 mOhm - Ith 20 A 50 Hz för effektkrets |
| Märkisolationsspänning [Ui]: | Effektkrets: 600 V enligt UL 508Effektkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-5-1Signalkrets: 600 V enligt UL 508Effektkrets: 600 V enligt CSA C22.2 No 14Signalkrets: 600 V enligt CSA C22.2 No 14 |
| Elektrisk livslängd: | 0.3 Mcykler 20 A AC-1 vid Ue 1.3 Mcykler 12 A AC-3 vid Ue |
| Förreglingstyp: | Mekanisk |
| Montering: | PlattaSkena |
| Standarder: | BS 5424VDE 0660NF C 63-110IEC 60947 |
| Produktcertifieringar: | CSAUL |
| Anslutningar - terminaler: | Skruvklämmor 1 kabel/kablar 1.5...4 mm²solidSkruvklämmor 1 kabel/kablar 0.75...4 mm²flexibel utan kabelskoSkruvklämmor 1 kabel/kablar 0.34...2.5 mm²flexibel med kabelskoSkruvklämmor 2 kabel/kablar 1.5...4 mm²solidSkruvklämmor 2 kabel/kablar 0.75...4 mm²flexibel utan kabelskoSkruvklämmor 2 kabel/kablar 0.34...1.5 mm²flexibel med kabelsko |
| Åtdragningsmoment: | 1.3 N.m - på skruvklämmor - med skruvmejsel Philips nr 21.3 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mm |
| Drifttid: | 10...20 ms spolkraftsättning och NO stängning10...20 ms spolavaktivering och NO öppning |
| Säkerhetssäkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 5 Mcykler |
| Maximal drifthastighet: | 3600 cyk/h |
| Styrkretsens spänningsgränser: | Drift: 0.8...1.15 Uc (vid Bortfall: 0.2...0.75 Uc (vid |
|---|---|
| Startström i VA: | 30 VA (vid 20 °C) |
| Hållkraftförbrukning i VA: | 4.5 VA (vid 20 °C) |
| Värmeavledning: | 1.3 W |
| Hjälpkontaktstyp: | typ momentan 1 NC |
| Signalkretsfrekvens: | |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Ej överlappande avstånd: | 0.5 mm |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kompatibilitetskod: | LC2K |
| IP-kapslingsklass: | IP20 enligt VDE 0106 |
|---|---|
| Skyddsbehandling: | TC enligt IEC 60068TC enligt DIN 50016 |
| Omgivande lufttemperatur för drift: | -25...50 °C |
| Omgivande lufttemperatur för lagring: | -50...80 °C |
| Driftshöjd: | 2000 m utan nedklassning |
| Flamskydd: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Mekanisk robusthet: | Stötar kontaktor stängd, på X-axel: 10 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd, på Y-axel: 15 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd, på Z-axel: 15 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor öppen, på X-axel: 6 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor öppen, på Y-axel: 10 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor öppen, på Z-axel: 10 Gn för 11 ms enligt IEC 60068-2-27Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz enligt IEC 60068-2-6 |
| Höjd: | 58 mm |
| Bredd: | 90 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.39 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110789850 |
|---|
