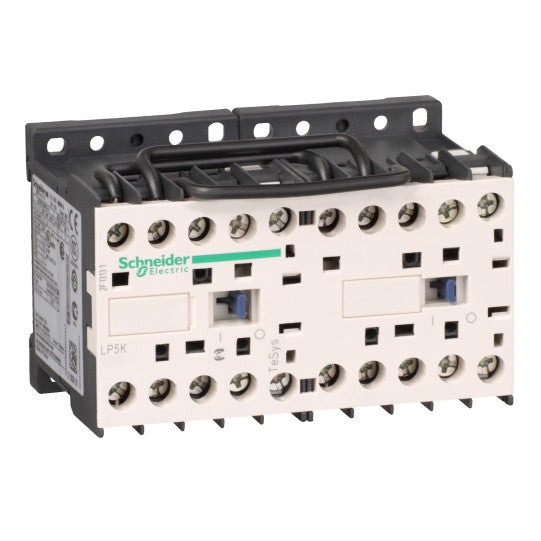

TeSys K vändande kontaktor - 3P - AC-3 <= 440 V 6 A - 1 NC - 24 V DC spole - LP5K0601BW3
SKU : LP5K0601BW3
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K vändande kontaktor - 3P - AC-3 <= 440 V 6 A - 1 NC - 24 V DC spole - LP5K0601BW3
BESKRIVNING
| Produktserie: | TeSys K |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys K |
| Typ av produkt eller komponent: | Vändkontaktorer |
| Enhets kortnamn: | LP5K |
| Apparatanvändning: | Kontroll |
| Kontaktorapplikation: | Motorstyrning |
| Användningskategori: | AC-4AC-3 |
| Enhetens presentation: | Förmonterad med vändande strömskena |
| Beskrivning av poler: | 3P |
| Kontaktkomposition för poler: | 3 NO |
| [Ue] märkkontaktspänning: | Kraftkrets: 690 V AC 50/60 HzSignalkrets: |
| [Ie] märkdriftström: | 6 A vid |
| Motoreffekt kW: | 1,5 kW vid 220...230 V AC 50/60 Hz2,2 kW vid 380...415 V AC 50/60 Hz3 kW vid 440 V AC 50/60 Hz3 kW vid 480 V AC 50/60 Hz3 kW vid 500...600 V AC 50/60 Hz3 kW vid 660...690 V AC 50/60 Hz |
| Styrkrets typ: | Lågförbrukande DC |
| [Uc] styrkretsspänning: | 24 V DC |
| Hjälpkontaktsammansättning: | 1 NC |
| [Uimp] märkimpulsspänning: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 20 A (vid 50 °C) för strömkrets10 A (vid 50 °C) för signalkrets |
| Irms nominell brytkapacitet: | 110 A AC för kraftkrets enligt NF C 63-110110 A AC för kraftkrets enligt IEC 60947110 A AC för signalkrets enligt IEC 60947 |
| Märkbar brytkapacitet: | 110 A vid 415 V enligt IEC 60947110 A vid 440 V enligt IEC 6094780 A vid 500 V enligt IEC 60947110 A vid 220...230 V enligt IEC 60947110 A vid 380...400 V enligt IEC 6094770 A vid 660...690 V enligt IEC 60947 |
| [Icw] märk kortvarig tålström: | 90 A 50 °C - 1 s för strömkrets85 A 50 °C - 5 s för strömkrets80 A 50 °C - 10 s för strömkrets60 A 50 °C - 30 s för strömkrets45 A 50 °C - 1 min för strömkrets40 A 50 °C - 3 min för strömkrets80 A - 1 s för signalkrets90 A - 500 ms för signalkrets110 A - 100 ms för signalkrets20 A 50 °C - >= 15 min för strömkrets |
| Tillhörande säkringsklassificering: | 25 A gG vid 25 A aM för kraftkrets10 A gG för signalkrets enligt IEC 6094710 A gG för signalkrets enligt VDE 0660 |
| Genomsnittlig impedans: | 3 mOhm - Ith 20 A 50 Hz för kraftkrets |
| [Ui] märk isolationsspänning: | Kraftkrets: 600 V enligt UL 508Kraftkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-5-1Signalkrets: 600 V enligt UL 508Kraftkrets: 600 V enligt CSA C22.2 nr 14Signalkrets: 600 V enligt CSA C22.2 nr 14 |
| Elektrisk livslängd: | 1,3 Mcykler 6 A AC-3 vid Ue |
| Låsningstyp: | Mekanisk |
| Monteringsstöd: | PlåtSkena |
| Standarder: | NF C 63-110IEC 60947VDE 0660BS 5424 |
| Produktcertifieringar: | ULCSA |
| Anslutningar - terminaler: | Skruvklämmor 1 kabel(ar) 1,5...4 mm²massivSkruvklämmor 1 kabel(ar) 0,75...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel(ar) 0,34...2,5 mm²flexibel med kabeländeSkruvklämmor 2 kabel(ar) 1,5...4 mm²massivSkruvklämmor 2 kabel(ar) 0,75...4 mm²flexibel utan kabeländeSkruvklämmor 2 kabel(ar) 0,34...1,5 mm²flexibel med kabelände |
| Åtdragningsmoment: | 1,3 N.m - på skruvklämmor - med skruvmejsel Philips nr 21,3 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mm |
| Driftstid: | 10...20 ms spole avaktiverad och NO öppning30...40 ms spole aktiverad och NO stängning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk livslängd: | 5 Mcykler |
| Maximal driftshastighet: | 3600 cyk/h |
| Spolteknik: | Inbyggd dubbelriktad diodundertryckning |
|---|---|
| Spänningsgränser för styrkrets: | Drift: 0,7...1,30 Uc (vid Frånfall: 0,1...0,7 Uc (vid |
| Startström i W: | 1,8 W (vid 20 °C) |
| Hållström i W: | 1,8 W vid 20 °C |
| Värmeavledning: | 1,8 W |
| Hjälpkontakter typ: | omedelbar typ 1 NC |
| Minsta brytström: | 5 mA för signalkrets |
| Minsta brytspänning: | 17 V för signalkrets |
| Icke överlappande avstånd: | 0,5 mm |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kompatibilitetskod: | LP5K |
| Effektområde: | 0...0,5 kW vid 200...240 V 3 faser0,55...1 kW vid 200...240 V 3 faser1,1...2 kW vid 200...240 V 3 faser0...0,5 kW vid 380...440 V 3 faser0,55...1 kW vid 380...440 V 3 faser1,1...2 kW vid 380...440 V 3 faser2,2...3 kW vid 380...440 V 3 faser0...0,5 kW vid 480...500 V 3 faser0,55...1 kW vid 480...500 V 3 faser1,1...2 kW vid 480...500 V 3 faser2,2...3 kW vid 480...500 V 3 faser |
| Motorns starttyp: | Vändkontaktor |
| Kontaktor spänning: | 24 V DC låg förbrukning |
| IP-kapslingsklass: | IP20 enligt VDE 0106 |
|---|---|
| Skyddsbehandling: | TC enligt IEC 60068TC enligt DIN 50016 |
| Omgivande lufttemperatur för drift: | -25...50 °C |
| Omgivande lufttemperatur för lagring: | -50...80 °C |
| Driftshöjd: | 2000 m utan nedklassning |
| Flamhämmande: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Mekanisk robusthet: | Stötar kontaktor stängd, på Z-axel: 15 Gn i 11 ms enligt IEC 60068-2-27Stötar kontaktor öppen, på Z-axel: 10 Gn i 11 ms enligt IEC 60068-2-27Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz enligt IEC 60068-2-6Stötar kontaktor öppen, på X-axel: 10 Gn i 11 ms enligt IEC 60068-2-27Stötar kontaktor öppen, på Y-axel: 6 Gn i 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd, på X-axel: 15 Gn i 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd, på Y-axel: 10 Gn i 11 ms enligt IEC 60068-2-27 |
| Höjd: | 58 mm |
| Bredd: | 90 mm |
| Djup: | 57 mm |
| Produktvikt: | 0,49 kg |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110500622 |
|---|
