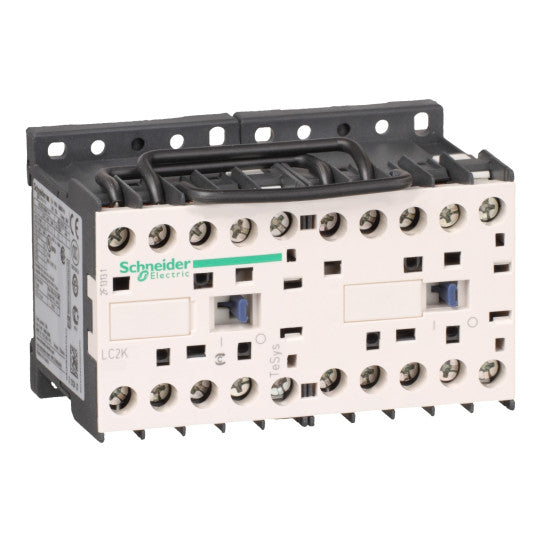

TeSys K vändande kontaktor - 3P - AC-3 <= 440 V 6 A - 1 NO - 230 V AC spole - LC2K0610P7
SKU : LC2K0610P7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K vändande kontaktor - 3P - AC-3 <= 440 V 6 A - 1 NO - 230 V AC spole - LC2K0610P7
BESKRIVNING
| Produktserie: | TeSys K |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys K |
| Produkt- eller komponenttyp: | Vändkontaktorer |
| Enhetens kortnamn: | LC2K |
| Användningsområde för enhet: | Styrning |
| Kontaktortillämpning: | Motorstyrning |
| Användningskategori: | AC-4AC-3 |
| Enhetens presentation: | Förmonterad med vändande strömskena |
| Polbeskrivning: | 3P |
| Sammansättning av polkontakt: | 3 NO |
| [Ue] nominell driftspänning: | Strömkrets: 690 V AC 50/60 HzSignalkrets: |
| [Ie] nominell driftström: | 6 A vid |
| Motoreffekt kW: | 1.5 kW vid 220...230 V AC 50/60 Hz2.2 kW vid 380...415 V AC 50/60 Hz3 kW vid 440 V AC 50/60 Hz3 kW vid 480 V AC 50/60 Hz3 kW vid 500...600 V AC 50/60 Hz3 kW vid 660...690 V AC 50/60 Hz |
| Styrkretstyp: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 230 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NO |
| [Uimp] nominell impulsspänning: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 20 A (vid 50 °C) för strömkrets10 A (vid 50 °C) för signalkrets |
| Irms märkanslutningsförmåga: | 110 A AC för strömkrets som överensstämmer med NF C 63-110110 A AC för strömkrets som överensstämmer med IEC 60947110 A AC för signalkrets som överensstämmer med IEC 60947 |
| Nominell brytförmåga: | 110 A vid 415 V som överensstämmer med IEC 60947110 A vid 440 V som överensstämmer med IEC 6094780 A vid 500 V som överensstämmer med IEC 60947110 A vid 220...230 V som överensstämmer med IEC 60947110 A vid 380...400 V som överensstämmer med IEC 6094770 A vid 660...690 V som överensstämmer med IEC 60947 |
| [Icw] nominell korttidsström: | 90 A 50 °C - 1 s för strömkrets85 A 50 °C - 5 s för strömkrets80 A 50 °C - 10 s för strömkrets60 A 50 °C - 30 s för strömkrets45 A 50 °C - 1 min för strömkrets40 A 50 °C - 3 min för strömkrets80 A - 1 s för signalkrets90 A - 500 ms för signalkrets110 A - 100 ms för signalkrets20 A 50 °C - >= 15 min för strömkrets |
| Tillhörande säkringsklass: | 25 A gG vid 25 A aM för strömkrets10 A gG för signalkrets som överensstämmer med IEC 6094710 A gG för signalkrets som överensstämmer med VDE 0660 |
| Genomsnittlig impedans: | 3 mOhm - Ith 20 A 50 Hz för strömkrets |
| [Ui] nominell isolationsspänning: | Strömkrets: 600 V som överensstämmer med UL 508Strömkrets: 690 V som överensstämmer med IEC 60947-4-1Signalkrets: 690 V som överensstämmer med IEC 60947-4-1Signalkrets: 690 V som överensstämmer med IEC 60947-5-1Signalkrets: 600 V som överensstämmer med UL 508Strömkrets: 600 V som överensstämmer med CSA C22.2 No 14Signalkrets: 600 V som överensstämmer med CSA C22.2 No 14 |
| Elektrisk hållbarhet: | 1.3 Mcykler 6 A AC-3 vid Ue |
| Förreglingstyp: | Mekanisk |
| Monteringsstöd: | SkenaPlatta |
| Standarder: | IEC 60947NF C 63-110BS 5424VDE 0660 |
| Produktcertifieringar: | ULCSA |
| Anslutningar – terminaler: | Skruvklämmor 1 kabel/kablar 1.5...4 mm²solidSkruvklämmor 1 kabel/kablar 0.75...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel/kablar 0.34...2.5 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 1.5...4 mm²solidSkruvklämmor 2 kabel/kablar 0.75...4 mm²flexibel utan kabeländeSkruvklämmor 2 kabel/kablar 0.34...1.5 mm²flexibel med kabelände |
| Åtdragningsmoment: | 1.3 N.m - vid skruvklämmor - med skruvmejsel Philips nr 21.3 N.m - vid skruvklämmor - med skruvmejsel flat Ø 6 mm |
| Driftstid: | 10...20 ms spolström på och NO stängd10...20 ms spolström av och NO öppen |
| Säkerhetstillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning som överensstämmer med EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning som överensstämmer med EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 5 Mcykler |
| Maximal driftshastighet: | 3600 cykler/h |
| Styrkretsens spänningsgränser: | Drift: 0.8...1.15 Uc (vid Bortfall: 0.2...0.75 Uc (vid |
|---|---|
| Tillslagseffekt i VA: | 30 VA (vid 20 °C) |
| Bibehållen effektförbrukning i VA: | 4.5 VA (vid 20 °C) |
| Värmeavledning: | 1.3 W |
| Hjälpkontakttyp: | typ momentan 1 NO |
| Signalkretsfrekvens: | |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Icke överlappande avstånd: | 0.5 mm |
| Isolationsmotstånd: | > 10 MOhm för signalkrets |
| Kompatibilitetskod: | LC2K |
| Effektområde: | 0...0.5 kW vid 200...240 V 3 faser0.55...1 kW vid 200...240 V 3 faser1.1...2 kW vid 200...240 V 3 faser0...0.5 kW vid 380...440 V 3 faser0.55...1 kW vid 380...440 V 3 faser1.1...2 kW vid 380...440 V 3 faser2.2...3 kW vid 380...440 V 3 faser0...0.5 kW vid 480...500 V 3 faser0.55...1 kW vid 480...500 V 3 faser1.1...2 kW vid 480...500 V 3 faser2.2...3 kW vid 480...500 V 3 faser |
| Typ av motorstartare: | Vändkontaktorer |
| Kontaktorspolspänning: | 230 V AC standard |
| IP-kapslingsklass: | IP20 som överensstämmer med VDE 0106 |
|---|---|
| Skyddsbehandling: | TC som överensstämmer med IEC 60068TC som överensstämmer med DIN 50016 |
| Omgivande lufttemperatur vid drift: | -25...50 °C |
| Omgivande lufttemperatur för förvaring: | -50...80 °C |
| Driftshöjd: | 2000 m utan nedklassning |
| Flamskydd: | V1 som överensstämmer med UL 94Krav 2 som överensstämmer med NF F 16-101Krav 2 som överensstämmer med NF F 16-102 |
| Mekanisk robusthet: | Stötar kontaktor stängd, på X-axel: 10 Gn för 11 ms som överensstämmer med IEC 60068-2-27Stötar kontaktor stängd, på Y-axel: 15 Gn för 11 ms som överensstämmer med IEC 60068-2-27Stötar kontaktor stängd, på Z-axel: 15 Gn för 11 ms som överensstämmer med IEC 60068-2-27Stötar kontaktor öppen, på X-axel: 6 Gn för 11 ms som överensstämmer med IEC 60068-2-27Stötar kontaktor öppen, på Y-axel: 10 Gn för 11 ms som överensstämmer med IEC 60068-2-27Stötar kontaktor öppen, på Z-axel: 10 Gn för 11 ms som överensstämmer med IEC 60068-2-27Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz som överensstämmer med IEC 60068-2-6Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz som överensstämmer med IEC 60068-2-6 |
| Höjd: | 58 mm |
| Bredd: | 90 mm |
| Djup: | 57 mm |
| Produktvikt: | 0.39 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110491258 |
|---|
