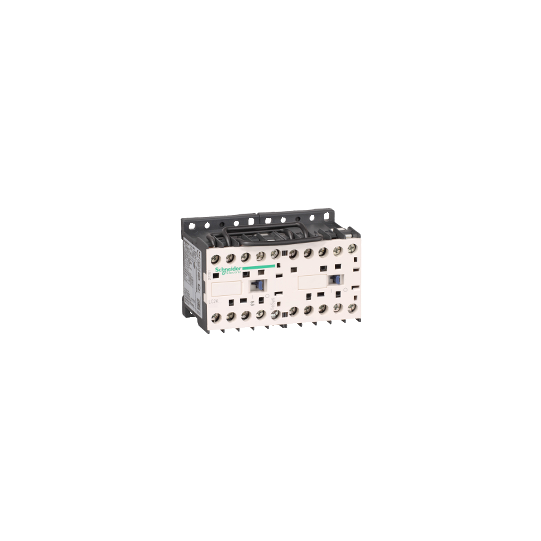

TeSys K vändande kontaktor - 3P - AC-3 <= 440 V 9 A - 1 NC - 230 V AC spole - LC2K0901P7
SKU : LC2K0901P7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K vändande kontaktor - 3P - AC-3 <= 440 V 9 A - 1 NC - 230 V AC spole - LC2K0901P7
BESKRIVNING
| Produktserie: | TeSys K |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys K |
| Produkt eller komponenttyp: | Vändande kontaktor |
| Kort namn på enhet: | LC2K |
| Enhetsapplikation: | Kontroll |
| Kontaktorapplikation: | Resistiv belastningMotorstyrning |
| Användningskategori: | AC-3AC-1AC-4 |
| Enhetspresentation: | Förmonterad med vändande strömskena |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | Effektkrets: 690 V AC 50/60 HzSignalkrets: |
| [Ie] nominell driftström: | 20 A (vid 16 A (vid 9 A vid |
| Motoreffekt kW: | 2,2 kW vid 220...230 V AC 50/60 Hz4 kW vid 380...415 V AC 50/60 Hz4 kW vid 440 V AC 50/60 Hz4 kW vid 480 V AC 50/60 Hz4 kW vid 500...600 V AC 50/60 Hz4 kW vid 660...690 V AC 50/60 Hz |
| Styrkretstyp: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 230 V AC 50/60 Hz |
| Hjälpkontaktkomposition: | 1 NC |
| [Uimp] nominell impulshållfasthetsspänning: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 20 A (vid 50 °C) för effektkrets10 A (vid 50 °C) för signalkrets |
| Irms nominell tillkopplingsförmåga: | 110 A AC för effektkrets enl. NF C 63-110110 A AC för effektkrets enl. IEC 60947110 A AC för signalkrets enl. IEC 60947 |
| Nominell brytförmåga: | 110 A vid 415 V enl. IEC 60947110 A vid 440 V enl. IEC 6094780 A vid 500 V enl. IEC 60947110 A vid 220...230 V enl. IEC 60947110 A vid 380...400 V enl. IEC 6094770 A vid 660...690 V enl. IEC 60947 |
| [Icw] nominell korttids tålström: | 90 A 50 °C - 1 s för effektkrets85 A 50 °C - 5 s för effektkrets80 A 50 °C - 10 s för effektkrets60 A 50 °C - 30 s för effektkrets45 A 50 °C - 1 min för effektkrets40 A 50 °C - 3 min för effektkrets80 A - 1 s för signalkrets90 A - 500 ms för signalkrets110 A - 100 ms för signalkrets20 A 50 °C - >= 15 min för effektkrets |
| Associerad säkring: | 25 A gG vid 25 A aM för effektkrets10 A gG för signalkrets enl. IEC 6094710 A gG för signalkrets enl. VDE 0660 |
| Genomsnittlig impedans: | 3 mOhm - Ith 20 A 50 Hz för effektkrets |
| [Ui] nominell isolationsspänning: | Effektkrets: 600 V enl. UL 508Effektkrets: 690 V enl. IEC 60947-4-1Signalkrets: 690 V enl. IEC 60947-4-1Signalkrets: 690 V enl. IEC 60947-5-1Signalkrets: 600 V enl. UL 508Effektkrets: 600 V enl. CSA C22.2 No 14Signalkrets: 600 V enl. CSA C22.2 No 14 |
| Elektrisk hållbarhet: | 0,18 Mcykler 20 A AC-1 vid Ue 1,3 Mcykler 9 A AC-3 vid Ue |
| Förreglingstyp: | Mekanisk |
| Monteringsstöd: | PlattaSkena |
| Standarder: | BS 5424NF C 63-110IEC 60947VDE 0660 |
| Produktcertifieringar: | ULCSA |
| Anslutningar - terminaler: | Skruvklämmor 1 kabel (s) 1.5...4 mm²solidSkruvklämmor 1 kabel (s) 0.75...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel (s) 0.34...2.5 mm²flexibel med kabeländeSkruvklämmor 2 kabel (s) 1.5...4 mm²solidSkruvklämmor 2 kabel (s) 0.75...4 mm²flexibel utan kabeländeSkruvklämmor 2 kabel (s) 0.34...1.5 mm²flexibel med kabelände |
| Åtdragningsmoment: | 1.3 N.m - på skruvklämmor - med skruvmejsel Philips nr 21.3 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mm |
| Drifttid: | 10...20 ms spänningssättning spole och NO stängning10...20 ms avspänning spole och NO öppning |
| Säkerhetssäkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enl. EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enl. EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 5 Mcykler |
| Maximal drifthastighet: | 3600 cykler/h |
| Styrkretsens spänningsgränser: | Drift: 0.8...1.15 Uc (vid Bortfall: 0.2...0.75 Uc (vid |
|---|---|
| Startström i VA: | 30 VA (vid 20 °C) |
| Hållström i VA: | 4,5 VA (vid 20 °C) |
| Värmeavledning: | 1,3 W |
| Hjälpkontaktstyp: | typ omedelbar 1 NC |
| Signalkretsfrekvens: | |
| Minsta omkopplingsström: | 5 mA för signalkrets |
| Minsta omkopplingsspänning: | 17 V för signalkrets |
| Icke-överlappande avstånd: | 0,5 mm |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kompatibilitetskod: | LC2K |
| Kapslingsklass IP: | IP20 enl. VDE 0106 |
|---|---|
| Skyddsbehandling: | TC enl. IEC 60068TC enl. DIN 50016 |
| Omgivningstemperatur för drift: | -25...50 °C |
| Omgivningstemperatur för lagring: | -50...80 °C |
| Driftshöjd: | 2000 m utan effektförlust |
| Flamhärdighet: | V1 enl. UL 94Krav 2 enl. NF F 16-101Krav 2 enl. NF F 16-102 |
| Mekanisk robusthet: | Stötar kontaktor stängd, på X-axel: 10 Gn i 11 ms enl. IEC 60068-2-27Stötar kontaktor stängd, på Y-axel: 15 Gn i 11 ms enl. IEC 60068-2-27Stötar kontaktor stängd, på Z-axel: 15 Gn i 11 ms enl. IEC 60068-2-27Stötar kontaktor öppen, på X-axel: 6 Gn i 11 ms enl. IEC 60068-2-27Stötar kontaktor öppen, på Y-axel: 10 Gn i 11 ms enl. IEC 60068-2-27Stötar kontaktor öppen, på Z-axel: 10 Gn i 11 ms enl. IEC 60068-2-27Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz enl. IEC 60068-2-6Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz enl. IEC 60068-2-6 |
| Höjd: | 58 mm |
| Bredd: | 90 mm |
| Djup: | 57 mm |
| Produktvikt: | 0,39 kg |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110491975 |
|---|
