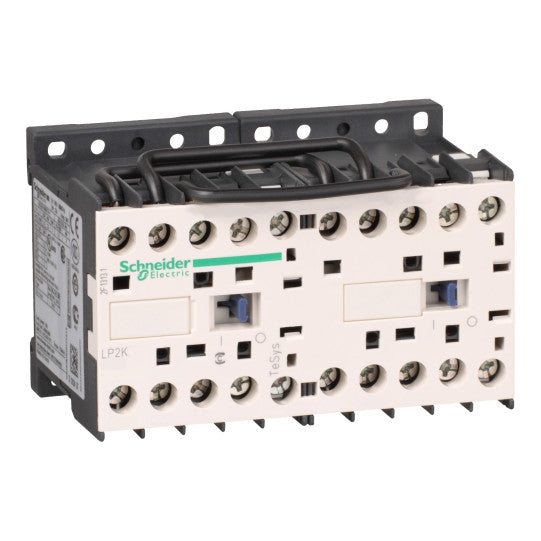

TeSys K vändande kontaktor - 3P - AC-3 <= 440 V 9 A - 1 NC - 24 V DC spole - LP2K0901BD3
SKU : LP2K0901BD3
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K vändande kontaktor - 3P - AC-3 <= 440 V 9 A - 1 NC - 24 V DC spole - LP2K0901BD3
BESKRIVNING
| Produktserie: | TeSys K |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys K |
| Produkt eller komponenttyp: | Reverserande kontaktor |
| Enhetens kortnamn: | LP2K |
| Apparatanvändning: | Styrning |
| Kontaktorapplikation: | MotorstyrningResistiv last |
| Användarkategori: | AC-3AC-1AC-4 |
| Enhetspresentation: | Förmonterad med reverserande samlingsskena |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 slutande |
| [Ue] nominell driftspänning: | Kraftkrets: 690 V AC 50/60 HzSignalkrets: |
| [Ie] nominell driftström: | 20 A (vid 16 A (vid 9 A vid |
| Motoreffekt kW: | 2,2 kW vid 220...230 V AC 50/60 Hz4 kW vid 380...415 V AC 50/60 Hz4 kW vid 440 V AC 50/60 Hz4 kW vid 480 V AC 50/60 Hz4 kW vid 500...600 V AC 50/60 Hz4 kW vid 660...690 V AC 50/60 Hz |
| Manöverkretsens typ: | DC standard |
| [Uc] manöverkretsspänning: | 24 V DC |
| Hjälpkontaktkomposition: | 1 brytande |
| [Uimp] nominell impulsöverspänningstålighet: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 20 A (vid 50 °C) för kraftkrets10 A (vid 50 °C) för signalkrets |
| Irms märkanslutningskapacitet: | 110 A AC för kraftkrets enligt NF C 63-110110 A AC för kraftkrets enligt IEC 60947110 A AC för signalkrets enligt IEC 60947 |
| Nominell brytförmåga: | 110 A vid 415 V enligt IEC 60947110 A vid 440 V enligt IEC 6094780 A vid 500 V enligt IEC 60947110 A vid 220...230 V enligt IEC 60947110 A vid 380...400 V enligt IEC 6094770 A vid 660...690 V enligt IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 90 A 50 °C - 1 s för kraftkrets85 A 50 °C - 5 s för kraftkrets80 A 50 °C - 10 s för kraftkrets60 A 50 °C - 30 s för kraftkrets45 A 50 °C - 1 min för kraftkrets40 A 50 °C - 3 min för kraftkrets80 A - 1 s för signalkrets90 A - 500 ms för signalkrets110 A - 100 ms för signalkrets20 A 50 °C - >= 15 min för kraftkrets |
| Tillhörande säkringsklassificering: | 25 A gG vid 25 A aM för kraftkrets10 A gG för signalkrets enligt IEC 6094710 A gG för signalkrets enligt VDE 0660 |
| Medelimpedans: | 3 mOhm - Ith 20 A 50 Hz för kraftkrets |
| [Ui] nominell isolationsspänning: | Kraftkrets: 600 V enligt UL 508Kraftkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-5-1Signalkrets: 600 V enligt UL 508Kraftkrets: 600 V enligt CSA C22.2 nr 14Signalkrets: 600 V enligt CSA C22.2 nr 14 |
| Elektrisk livslängd: | 0,18 Mcykler 20 A AC-1 vid Ue 1,3 Mcykler 9 A AC-3 vid Ue |
| Förreglingstyp: | Mekanisk |
| Monteringsstöd: | PlattaSkena |
| Standarder: | IEC 60947BS 5424VDE 0660NF C 63-110 |
| Produktcertifieringar: | ULCSA |
| Anslutningar - terminaler: | Skruvklämmor 1 kabel(ar) 1,5...4 mm²solidSkruvklämmor 1 kabel(ar) 0,75...4 mm²flexibel utan kabelskoSkruvklämmor 1 kabel(ar) 0,34...2,5 mm²flexibel med kabelskoSkruvklämmor 2 kabel(ar) 1,5...4 mm²solidSkruvklämmor 2 kabel(ar) 0,75...4 mm²flexibel utan kabelskoSkruvklämmor 2 kabel(ar) 0,34...1,5 mm²flexibel med kabelsko |
| Åtdragningsmoment: | 1,3 N.m - på skruvklämmor - med skruvmejsel Philips nr 21,3 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mm |
| Drifttid: | 30...40 ms spolspänningssättning och slutande kontakt stängd10 ms spolavspänningssättning och slutande kontakt öppen |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk livslängd: | 5 Mcykler |
| Maximal drifthastighet: | 3600 cykler/h |
| Spolteknik: | Inbyggd dubbelriktad överspänningsdämpare med toppbegränsning |
|---|---|
| Styrkretsens spänningsgränser: | Drift: 0,8...1,15 Uc (vid Frånkoppling: 0,1...0,75 Uc (vid |
| Startström i W: | 3 W (vid 20 °C) |
| Hållström i W: | 3 W vid 20 °C |
| Värmeavledning: | 3 W |
| Hjälpkontakttyp: | typ momentan 1 brytande |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningsavstånd: | 0,5 mm |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kompatibilitetskod: | LP2K |
| IP-kapslingsklass: | IP20 enligt VDE 0106 |
|---|---|
| Skyddsbehandling: | TC enligt IEC 60068TC enligt DIN 50016 |
| Omgivningstemperatur för drift: | -25...50 °C |
| Omgivningstemperatur för lagring: | -50...80 °C |
| Driftshöjd: | 2000 m utan nedklassning |
| Brandskyddsklass: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Mekanisk robusthet: | Stötar kontaktor stängd, på Z-axel: 15 Gn under 11 ms enligt IEC 60068-2-27Stötar kontaktor öppen, på Z-axel: 10 Gn under 11 ms enligt IEC 60068-2-27Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontaktor öppen: 2 Gn, 5...300 Hz enligt IEC 60068-2-6Stötar kontaktor öppen, på X-axel: 10 Gn under 11 ms enligt IEC 60068-2-27Stötar kontaktor öppen, på Y-axel: 6 Gn under 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd, på X-axel: 15 Gn under 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd, på Y-axel: 10 Gn under 11 ms enligt IEC 60068-2-27 |
| Höjd: | 58 mm |
| Bredd: | 90 mm |
| Djup: | 57 mm |
| Produktvikt: | 0,48 kg |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| Code EAN: | 3389110498318 |
|---|
