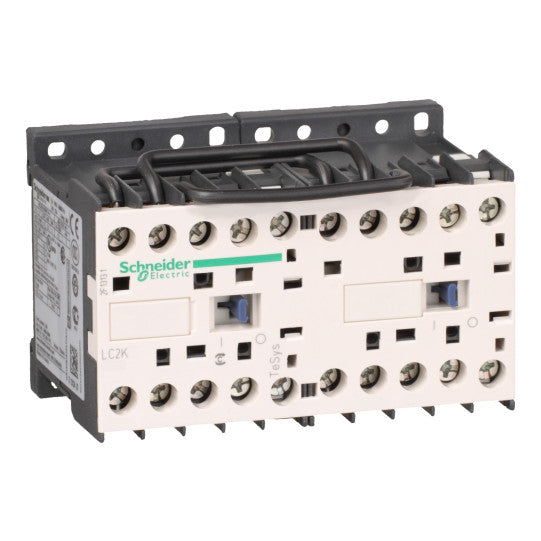

TeSys K vändande kontaktor - 3P - AC-3 <= 440 V 9 A - 1 NO - 230 V AC spole - LC2K0910P7
SKU : LC2K0910P7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K vändande kontaktor - 3P - AC-3 <= 440 V 9 A - 1 NO - 230 V AC spole - LC2K0910P7
BESKRIVNING
| Produktserie: | TeSys K |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys K |
| Typ av produkt eller komponent: | Växlande kontaktor |
| Kort namn på enhet: | LC2K |
| Tillämpning av enhet: | Kontroll |
| Kontaktorapplikation: | MotorstyrningResistiv belastning |
| Användarkategori: | AC-4AC-1AC-3 |
| Enhetspresentation: | Förmonterad med vändande strömskena |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | Effektkrets: 690 V AC 50/60 HzSignalkrets: |
| [Ie] nominell driftström: | 20 A (vid 16 A (vid 9 A vid |
| Motoreffekt kW: | 2,2 kW vid 220...230 V AC 50/60 Hz4 kW vid 380...415 V AC 50/60 Hz4 kW vid 440 V AC 50/60 Hz4 kW vid 480 V AC 50/60 Hz4 kW vid 500...600 V AC 50/60 Hz4 kW vid 660...690 V AC 50/60 Hz |
| Styrkrets typ: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 230 V AC 50/60 Hz |
| Hjälpkontaktkomposition: | 1 NO |
| [Uimp] nominell impuls tål spänning: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 20 A (vid 50 °C) för strömkrets10 A (vid 50 °C) för signalkrets |
| Irms nominell tillkopplingsförmåga: | 110 A AC för strömkrets enligt NF C 63-110110 A AC för strömkrets enligt IEC 60947110 A AC för signalkrets enligt IEC 60947 |
| Nominell brytförmåga: | 110 A vid 415 V enligt IEC 60947110 A vid 440 V enligt IEC 6094780 A vid 500 V enligt IEC 60947110 A vid 220...230 V enligt IEC 60947110 A vid 380...400 V enligt IEC 6094770 A vid 660...690 V enligt IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 90 A 50 °C - 1 s för strömkrets85 A 50 °C - 5 s för strömkrets80 A 50 °C - 10 s för strömkrets60 A 50 °C - 30 s för strömkrets45 A 50 °C - 1 min för strömkrets40 A 50 °C - 3 min för strömkrets80 A - 1 s för signalkrets90 A - 500 ms för signalkrets110 A - 100 ms för signalkrets20 A 50 °C - >= 15 min för strömkrets |
| Associerad säkringsklassificering: | 25 A gG vid 25 A aM för strömkrets10 A gG för signalkrets enligt IEC 6094710 A gG för signalkrets enligt VDE 0660 |
| Genomsnittlig impedans: | 3 mOhm - Ith 20 A 50 Hz för strömkrets |
| [Ui] nominell isolationsspänning: | Effektkrets: 600 V enligt UL 508Effektkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-5-1Signalkrets: 600 V enligt UL 508Effektkrets: 600 V enligt CSA C22.2 No 14Signalkrets: 600 V enligt CSA C22.2 No 14 |
| Elektrisk hållbarhet: | 0,18 Mcykler 20 A AC-1 vid Ue 1,3 Mcykler 9 A AC-3 vid Ue |
| Låstyp: | Mekanisk |
| Monteringsstöd: | Skentabell |
| Standarder: | IEC 60947VDE 0660BS 5424NF C 63-110 |
| Produktcertifieringar: | ULCSA |
| Anslutningar - plintar: | Skruvklämmor 1 kabel (s) 1,5...4 mm²solidSkruvklämmor 1 kabel (s) 0,75...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel (s) 0,34...2,5 mm²flexibel med kabeländeSkruvklämmor 2 kabel (s) 1,5...4 mm²solidSkruvklämmor 2 kabel (s) 0,75...4 mm²flexibel utan kabeländeSkruvklämmor 2 kabel (s) 0,34...1,5 mm²flexibel med kabelände |
| Åtdragningsmoment: | 1,3 N.m - på skruvklämmor - med skruvmejsel Philips No 21,3 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mm |
| Drifttid: | 10...20 ms spole aktivering och NO stängning10...20 ms spole avaktivering och NO öppning |
| Säkerhetstillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 5 Mcykler |
| Maximal drifthastighet: | 3600 cykler/h |
| Styrkretsspänningsgränser: | Drift: 0.8...1.15 Uc (vid Bortfall: 0.2...0.75 Uc (vid |
|---|---|
| Startström i VA: | 30 VA (vid 20 °C) |
| Effektförbrukning vid kvarhållning i VA: | 4,5 VA (vid 20 °C) |
| Värmeavledning: | 1,3 W |
| Hjälpkontakttyp: | typ momentan 1 NO |
| Signalkretsfrekvens: | |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Icke-överlappande avstånd: | 0,5 mm |
| Isolationsmotstånd: | > 10 MOhm för signalkrets |
| Kompatibilitetskod: | LC2K |
| Kapslingsklass: | IP20 enligt VDE 0106 |
|---|---|
| Skyddsbehandling: | TC enligt IEC 60068TC enligt DIN 50016 |
| Omgivningstemperatur vid drift: | -25...50 °C |
| Omgivningstemperatur vid lagring: | -50...80 °C |
| Driftshöjd: | 2000 m utan nedgradering |
| Flammresistans: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Mekanisk robusthet: | Stötar kontaktor stängd, på X-axel: 10 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd, på Y-axel: 15 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd, på Z-axel: 15 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor öppnad, på X-axel: 6 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor öppnad, på Y-axel: 10 Gn för 11 ms enligt IEC 60068-2-27Stötar kontaktor öppnad, på Z-axel: 10 Gn för 11 ms enligt IEC 60068-2-27Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontaktor öppnad: 2 Gn, 5...300 Hz enligt IEC 60068-2-6 |
| Höjd: | 58 mm |
| Bredd: | 90 mm |
| Djup: | 57 mm |
| Produktvikt: | 0,39 kg |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3389110492514 |
|---|
