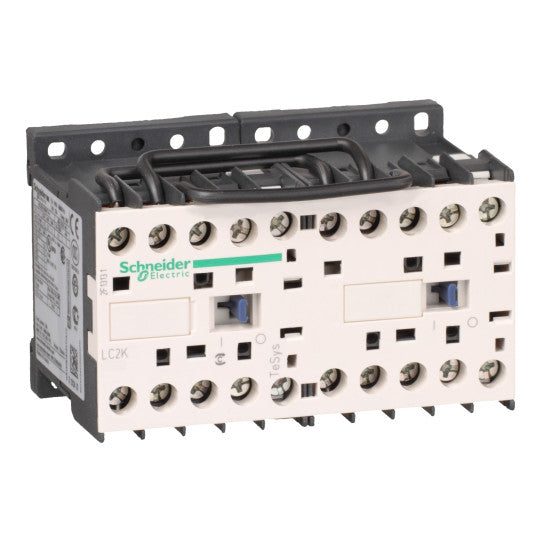

TeSys K vändande kontaktor - 3P - AC-3 <= 440 V 9 A - 1 slutande - 48 V AC spole - LC2K0910E7
SKU : LC2K0910E7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys K vändande kontaktor - 3P - AC-3 <= 440 V 9 A - 1 slutande - 48 V AC spole - LC2K0910E7
BESKRIVNING
| Produktsortiment: | TeSys K |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys K |
| Produkt eller komponenttyp: | Reverserande kontaktor |
| Apparatens kortnamn: | LC2K |
| Apparatens användning: | Styrning |
| Kontaktorns användning: | MotorstyrningResistiv last |
| Användarkategori: | AC-3AC-4AC-1 |
| Apparatens presentation: | Förmonterad med reverserande samlingsskena |
| Polbeskrivning: | 3P |
| Polkontaktsammansättning: | 3 NO |
| [Ue] nominell driftspänning: | Strömkrets: 690 V AC 50/60 HzSignalkrets: |
| [Ie] nominell driftström: | 20 A (vid 16 A (vid 9 A vid |
| Motoreffekt kW: | 2,2 kW vid 220...230 V AC 50/60 Hz4 kW vid 380...415 V AC 50/60 Hz4 kW vid 440 V AC 50/60 Hz4 kW vid 480 V AC 50/60 Hz4 kW vid 500...600 V AC 50/60 Hz4 kW vid 660...690 V AC 50/60 Hz |
| Styrkrets typ: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 48 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NO |
| [Uimp] nominell impulsspänning: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 20 A (vid 50 °C) för strömkrets10 A (vid 50 °C) för signalkrets |
| Irms nominell tillkopplingsförmåga: | 110 A AC för strömkrets enligt NF C 63-110110 A AC för strömkrets enligt IEC 60947110 A AC för signalkrets enligt IEC 60947 |
| Nominell brytförmåga: | 110 A vid 415 V enligt IEC 60947110 A vid 440 V enligt IEC 6094780 A vid 500 V enligt IEC 60947110 A vid 220...230 V enligt IEC 60947110 A vid 380...400 V enligt IEC 6094770 A vid 660...690 V enligt IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 90 A 50 °C - 1 s för strömkrets85 A 50 °C - 5 s för strömkrets80 A 50 °C - 10 s för strömkrets60 A 50 °C - 30 s för strömkrets45 A 50 °C - 1 min för strömkrets40 A 50 °C - 3 min för strömkrets80 A - 1 s för signalkrets90 A - 500 ms för signalkrets110 A - 100 ms för signalkrets20 A 50 °C - >= 15 min för strömkrets |
| Tillhörande säkringsklass: | 25 A gG vid 25 A aM för strömkrets10 A gG för signalkrets enligt IEC 6094710 A gG för signalkrets enligt VDE 0660 |
| Genomsnittlig impedans: | 3 mOhm - Ith 20 A 50 Hz för strömkrets |
| [Ui] nominell isolationsspänning: | Strömkrets: 600 V enligt UL 508Strömkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-5-1Signalkrets: 600 V enligt UL 508Strömkrets: 600 V enligt CSA C22.2 No 14Signalkrets: 600 V enligt CSA C22.2 No 14 |
| Elektrisk livslängd: | 0,18 Mcykler 20 A AC-1 vid Ue 1,3 Mcykler 9 A AC-3 vid Ue |
| Förreglingstyp: | Mekanisk |
| Monteringsstöd: | PlattaSkena |
| Standarder: | IEC 60947BS 5424VDE 0660NF C 63-110 |
| Produktcertifieringar: | ULCSA |
| Anslutningar – terminaler: | Skruvklämmor 1 kabel/kablar 1,5...4 mm²solidSkruvklämmor 1 kabel/kablar 0,75...4 mm²flexibel utan ändhylsaSkruvklämmor 1 kabel/kablar 0,34...2,5 mm²flexibel med ändhylsaSkruvklämmor 2 kabel/kablar 1,5...4 mm²solidSkruvklämmor 2 kabel/kablar 0,75...4 mm²flexibel utan ändhylsaSkruvklämmor 2 kabel/kablar 0,34...1,5 mm²flexibel med ändhylsa |
| Åtdragningsmoment: | 1,3 N.m - på skruvklämmor - med skruvmejsel Philips No 21,3 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mm |
| Drifttid: | 10...20 ms spole strömförande och NO-stängning10...20 ms spole strömlös och NO-öppning |
| Säkerhetstillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk livslängd: | 5 Mcykler |
| Maximal driftshastighet: | 3600 cykler/h |
| Styrkretsens spänningsgränser: | Drift: 0,8...1,15 Uc (vid Bortfall: 0,2...0,75 Uc (vid |
|---|---|
| Startström i VA: | 30 VA (vid 20 °C) |
| Hållströmförbrukning i VA: | 4,5 VA (vid 20 °C) |
| Värmeavledning: | 1,3 W |
| Hjälpkontakttyp: | typ momentan 1 NO |
| Signalkretsfrekvens: | |
| Minsta omkopplingsström: | 5 mA för signalkrets |
| Minsta omkopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningsavstånd: | 0,5 mm |
| Isolationsmotstånd: | > 10 MOhm för signalkrets |
| Kompatibilitetskod: | LC2K |
| Kapslingsklass IP: | IP20 enligt VDE 0106 |
|---|---|
| Skyddsbehandling: | TC enligt IEC 60068TC enligt DIN 50016 |
| Omgivningstemperatur vid drift: | -25...50 °C |
| Omgivningstemperatur för lagring: | -50...80 °C |
| Drifthöjd: | 2000 m utan nedklassning |
| Flamhämning: | V1 enligt UL 94Krav 2 enligt NF F 16-101Krav 2 enligt NF F 16-102 |
| Mekanisk robusthet: | Stötar kontaktor stängd, på X-axel: 10 Gn i 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd, på Y-axel: 15 Gn i 11 ms enligt IEC 60068-2-27Stötar kontaktor stängd, på Z-axel: 15 Gn i 11 ms enligt IEC 60068-2-27Stötar kontaktor öppnad, på X-axel: 6 Gn i 11 ms enligt IEC 60068-2-27Stötar kontaktor öppnad, på Y-axel: 10 Gn i 11 ms enligt IEC 60068-2-27Stötar kontaktor öppnad, på Z-axel: 10 Gn i 11 ms enligt IEC 60068-2-27Vibrationer kontaktor stängd: 4 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontaktor öppnad: 2 Gn, 5...300 Hz enligt IEC 60068-2-6 |
| Höjd: | 58 mm |
| Bredd: | 90 mm |
| Djup: | 57 mm |
| Produktvikt: | 0,39 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110492378 |
|---|
