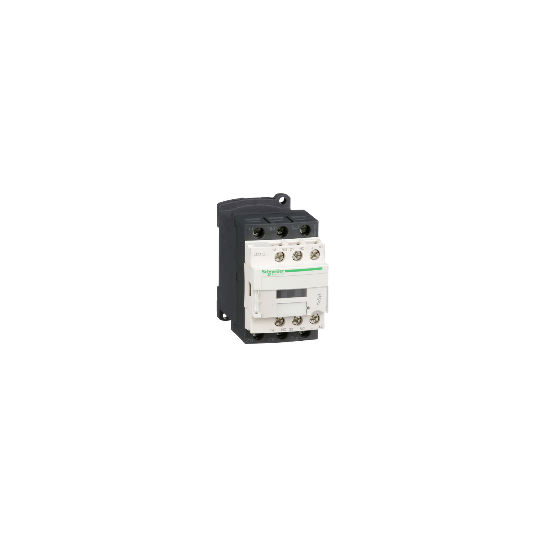

TeSys LC1D - kontaktor - 3P - AC-3 440V - 12A - spole 72VDC - LC1D12SD
SKU : LC1D12SD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys LC1D - kontaktor - 3P - AC-3 440V - 12A - spole 72VDC - LC1D12SD
BESKRIVNING
| Produktsortiment: | TeSys D |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys D |
| Typ av produkt eller komponent: | Kontaktor |
| Kort namn på enhet: | LC1D |
| Kontaktortillämpning: | Resistiv belastningMotorstyrning |
| Användarkategori: | AC-1AC-4AC-3 |
| Beskrivning av poler: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | |
| [Ie] nominell driftström: | 12 A (25 A ( |
| Motoreffekt kW: | 7.5 kW vid 500 V AC 50/60 Hz AC-37.5 kW vid 660...690 V AC 50/60 Hz AC-35.5 kW vid 380...400 V AC 50/60 Hz AC-35.5 kW vid 415...440 V AC 50/60 Hz AC-33 kW vid 220...230 V AC 50/60 Hz AC-33.7 kW vid 400 V AC 50/60 Hz AC-4 |
| Motoreffekt hp: | 1 hp vid 115 V AC 50/60 Hz för 1-fas motorer2 hp vid 230/240 V AC 50/60 Hz för 1-fas motorer3 hp vid 200/208 V AC 50/60 Hz för 3-fas motorer3 hp vid 230/240 V AC 50/60 Hz för 3-fas motorer7.5 hp vid 460/480 V AC 50/60 Hz för 3-fas motorer10 hp vid 575/600 V AC 50/60 Hz för 3-fas motorer |
| Styrkretsens typ: | DC standard |
| [Uc] styrkretsspänning: | 72 V DC |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] nominell impulsöverspänningstålighet: | 6 kV enligt IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 25 A vid 10 A vid |
| Irms nominell tillkopplingsförmåga: | 250 A vid 440 V för effektkrets enligt IEC 60947140 A AC för signaleringskrets enligt IEC 60947-5-1250 A DC för signaleringskrets enligt IEC 60947-5-1 |
| Nominell brytförmåga: | 250 A vid 440 V för effektkrets enligt IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 105 A 210 A 30 A 61 A 100 A 1 s signaleringskrets120 A 500 ms signaleringskrets140 A 100 ms signaleringskrets |
| Tillhörande säkringsklass: | 25 A gG vid 40 A gG vid 10 A gG för signaleringskrets enligt IEC 60947-5-1 |
| Medelimpedans: | 2.5 mOhm vid 50 Hz - Ith 25 A för effektkrets |
| [Ui] nominell isolationsspänning: | 600 V för effektkrets certifieringar CSA600 V för effektkrets certifieringar UL690 V för effektkrets enligt IEC 60947-4-1690 V för signaleringskrets enligt IEC 60947-1600 V för signaleringskrets certifieringar CSA600 V för signaleringskrets certifieringar UL |
| Elektrisk livslängd: | 2 Mcykler 12 A AC-3 vid Ue 0.8 Mcykler 25 A AC-1 vid Ue |
| Effektförlust per pol: | 0.36 W AC-31.56 W AC-1 |
| Skyddskåpa: | Med |
| Monteringsstöd: | SkenaPlåt |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Produktcertifieringar: | GLCSACCCGOSTRINAULLROSDNVBV |
| Anslutningar - terminaler: | Styrkrets |
| Åtdragningsmoment: | Effektkrets |
| Drifttid: | 53.55...72.45 ms stängning16...24 ms öppning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 30 Mcykler |
| Driftshastighet: | 3600 cykler/h vid |
| Spolteknik: | Med integrerad dämpningsenhet |
|---|---|
| Styrkretsens spänningsgränser: | 0.1...0.25 Uc frånfall vid 60 °C, DC0.7...1.25 Uc drift vid 60 °C, DC |
| Tidskonstant: | 28 ms |
| Tillslagseffekt i W: | 5.4 W vid 20 °C |
| Hållkraftförbrukning i W: | 5.4 W vid 20 °C |
| Hjälpkontakttyp: | Typ mekaniskt kopplad (1 NO + 1 NC) enligt IEC 60947-5-1Typ spegelkontakt (1 NC) enligt IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta omkopplingsström: | 5 mA för signalkrets |
| Minsta omkopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningstid: | 1.5 ms vid spänningssättning mellan NC och NO kontakt1.5 ms vid spänningsavbrott mellan NC och NO kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| IP-klassning: | IP2x framsida enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -20...60 °C |
| Omgivningstemperatur för förvaring: | -60...80 °C |
| Tillåten omgivningstemperatur runt enheten: | -40...70 °C vid Uc |
| Driftshöjd: | 3000 m utan nedklassning i temperatur |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Flamskyddsmedel: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen 2 Gn, 5...300 HzVibrationer kontaktor stängd 4 Gn, 5...300 HzStötar kontaktor öppen 10 Gn i 11 msStötar kontaktor stängd 15 Gn i 11 ms |
| Höjd: | 77 mm |
| Bredd: | 45 mm |
| Djup: | 95 mm |
| Produktvikt: | 0.485 kg |
| Garantiperiod: | 18 månader |
| Status för hållbart erbjudande: | Green Premium-produktRoHS (datumkod: ÅÅVV) |
| EAN-kod: | 3389110354546 |
|---|---|
| Kontext: |
Kontaktor
Styrrelä Reläer med 5 poler som standard med 10A termiskt märkta kontakter lämpliga för AC- eller DC-styrspänningar. Dessutom finns en DC-styrkretsversion med låg förbrukning och inbyggd dämpning.
|
