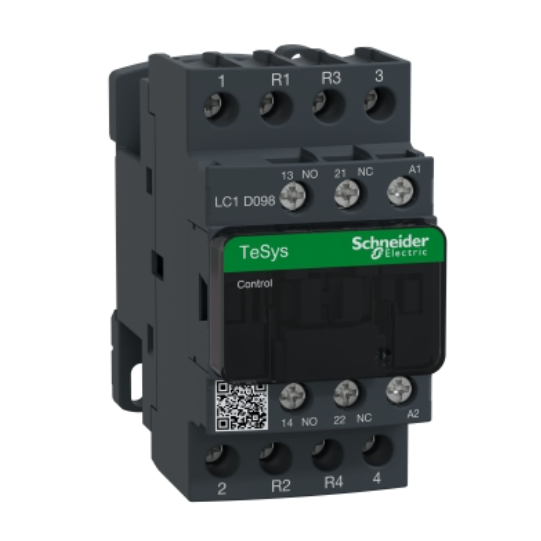

TeSys LC1D - kontaktor - 4P (2S+2Ö) - AC-1 440V - 20A - spole 24V AC - LC1D098B7
SKU : LC1D098B7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys LC1D - kontaktor - 4P (2S+2Ö) - AC-1 440V - 20A - spole 24V AC - LC1D098B7
BESKRIVNING
| Produktområde: | TeSys D |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys D |
| Produktfunktion: | Kontaktor |
| Kort namn på enhet: | LC1D |
| Kontaktortillämpning: | Resistiv belastning |
| Användningskategori: | AC-1 |
| Polbeskrivning: | 4P |
| Polsammansättning: | 2 slutande + 2 brytande |
| [Ue] nominell driftspänning: | |
| [Ie] nominell driftström: | 20 A ( |
| Manöverkretsens typ: | AC 50/60 Hz |
| Manöverkretsspänning: | 24 V AC 50/60 Hz |
| Hjälpkontakt sammansättning: | 1 slutande + 1 brytande |
| [Uimp] märkkontaktstötspänning: | 6 kV i enlighet med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström: | 25 A vid 10 A vid |
| Nominell tillslagskapacitet Irms: | 250 A vid 440 V för effektkrets i enlighet med IEC 60947140 A AC för signalkrets i enlighet med IEC 60947-5-1250 A DC för signalkrets i enlighet med IEC 60947-5-1 |
| Nominell brytförmåga: | 250 A vid 440 V för effektkrets i enlighet med IEC 60947 |
| [Icw] nominell kortvarig ström: | 105 A 210 A 30 A 61 A 100 A 1 s signalkrets120 A 500 ms signalkrets140 A 100 ms signalkrets |
| Säkringstyp för anslutning: | 20 A gG vid 25 A gG vid 10 A gG för signalkrets i enlighet med IEC 60947-5-1 |
| Genomsnittlig impedans: | 2,5 mOhm vid 50 Hz - Ith 25 A för effektkrets |
| [Ui] nominell isolationsspänning: | 600 V för effektkrets CSA-certifieringar600 V för effektkrets UL-certifieringar690 V för effektkrets i enlighet med IEC 60947-4-1690 V för signalkrets i enlighet med IEC 60947-1600 V för signalkrets CSA-certifieringar600 V för signalkrets UL-certifieringar |
| Elektrisk livslängd: | 0.6 Mcykler 25 A AC-1 vid Ue |
| Effektförlust per pol: | 1.56 W AC-1 |
| Skyddskåpa: | Med |
| Monteringsfäste: | PlåtSkena |
| Standarder: | CSA C22.2 nr 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Produktcertifieringar: | GLRINAULDNVCCCGOSTLROSCSABV |
| Anslutningsläge: | Fjärrkontroll |
| Åtdragningsmoment: | Effektkrets |
| Driftstid: | 4–19 ms öppning12–22 ms stängning |
| Tillförlitlighetsnivå för säkerhet: | B10d = 1369863 cykelkontaktor med nominell belastning i enlighet med EN/ISO 13849-1B10d = 20000000 cykelkontaktor med mekanisk belastning i enlighet med EN/ISO 13849-1 |
| Mekanisk livslängd: | 15 Mcykler |
| Manöverhastighet: | 3600 cyk/h vid |
| Spolteknik: | Utan inbyggd störningsskyddsmodul |
|---|---|
| Styrkretsens spänningsområde: | 0,3 till 0,6 Uc nivåförlust vid 60 °C, AC 50/60 Hz0,8 till 1,1 Uc i drift vid 60 °C, AC 50 Hz0,85–1,1 Uc i drift vid 60 °C, AC 60 Hz |
| Genomsnittlig förbrukning vid tillslag i VA: | 70 VA vid 20 °C (cos ? 0.75) 60 Hz70 VA vid 20 °C (cos ? 0.75) 50 Hz |
| Genomsnittlig förbrukning vid bibehållen drift i VA: | 7.5 VA vid 20 °C (cos ? 0.3) 60 Hz7 VA vid 20 °C (cos ? 0.3) 50 Hz |
| Värmeavledning: | 2–3 W vid 50/60 Hz |
| Hjälpkontakternas typ: | Mekaniskt anslutna typ (1 slutande + 1 brytande) i enlighet med IEC 60947-5-1Spegelkontakttyp (1 brytande) i enlighet med IEC 60947-4-1 |
| Signalkretsfrekvens: | 25 till 400 Hz |
| Minsta omkopplingsström: | 5 mA för signalkrets |
| Minsta omkopplingsspänning: | 17 V för signalkrets |
| Överlappningsfri tid: | 1,5 ms vid tillslag mellan NC-kontakt + NO-kontakt1,5 ms vid frånslag mellan NC-kontakt + NO-kontakt |
| Isolationsmotstånd: | > 10 M? för signalkrets |
| IP-skyddsklass: | IP2x frontpanel i enlighet med IEC 60529 |
|---|---|
| Skyddsbehandling: | TH i enlighet med IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Driftstemperatur: | -20–60 °C |
| Omgivningstemperatur för förvaring: | -60–80 °C |
| Omgivningstemperatur runt enheten: | -40–70 °C vid Uc |
| Driftshöjd: | 3000 m utan nedgradering beroende på temperatur |
| Brandmotstånd: | 850 °C i enlighet med IEC 60695-2-1 |
| Flamskydd: | V1 i enlighet med UL 94 |
| Mekanisk robusthet: | Vibrationer, kontaktor öppen 2 Gn, 5 till 300 HzVibrationer, kontaktor stängd 4 Gn, 5 till 300 HzStötar, kontaktor öppen 10 Gn i 11 msStötar, kontaktor stängd 15 Gn i 11 ms |
| Höjd: | 85 mm |
| Bredd: | 45 mm |
| Djup: | 92 mm |
| Vikt: | 0.365 kg |
| Period: | 18 månader |
| EAN-kod: | 3389110334159 |
|---|---|
| Kontext: |
TeSys D-kontaktorer möjliggör enkel och snabb installation, samtidigt som de bibehåller en kompakt storlek på 45 och 55 mm bredd upp till 30kW 400V AC3 (65A) (och 37kW i slutet av 2017). Storlekarna LC1D40A till LC1D65A (och LC1D80A i slutet av 2017) är utrustade med EverLink-plintar som säkerställer permanent åtdragningskvalitet genom att kompensera för kabelkrypning. TeSys D finns i 3 olika grundschematyper:
> Ladda ner applikationen Onlineapplikation för konfiguration av motorstarter > Länk online |
