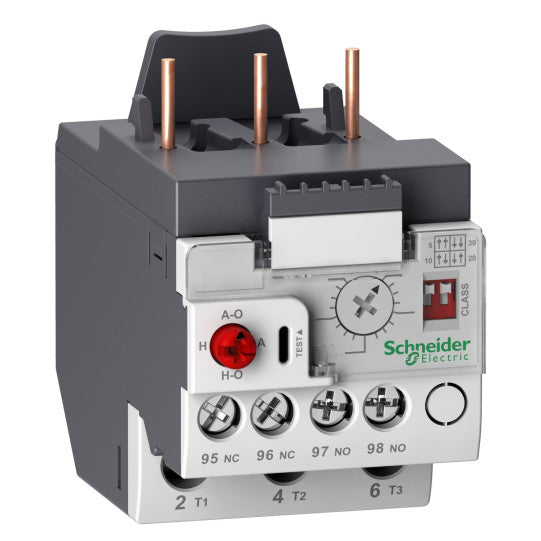

TeSys LRD - elektroniskt termiskt överlastrelä - 3P - 1,6...8 A - LR9D08
SKU : LR9D08
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys LRD - elektroniskt termiskt överlastrelä - 3P - 1,6...8 A - LR9D08
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys LRD |
| Kortnamn på enhet: | LR9D |
| Produkt eller komponenttyp: | Elektronisk termisk överlastrelä |
| Reläapplikation: | Motorskydd |
| Produktkompatibilitet: | LC1D12LC1D32LC1D38LC1D09LC1D25LC1D18 |
| Termisk överlastklass: | Klass 5...30 |
| Inställningsområde för termiskt skydd: | 1.6...8 A |
| Strömförbrukning i W: | 300 mW |
| Monteringsstöd: | Under kontaktorPlåt, med särskilda tillbehörSkena, med särskilda tillbehör |
| [Ue] nominell driftspänning: | 690 V för strömkrets660 V för signalkrets |
|---|---|
| [Ui] nominell isolationsspänning: | Effektkrets: 1000 VSignalkrets: 690 V |
| Utlösningsgräns: | 1,25 In enligt IEC 60947-4-1 |
| Kontrolltyp: | Röd tryckknapp: stopp och manuell återställningVita 2 mikrobrytare: justerbar utlösningsklassRöd ratt: automatisk återställningVit ratt: justering av fullastström |
| Tidsintervall: | 1,5...4 min - automatisk återställningstid |
| [Ith] konventionell termisk ström i fri luft: | 5 A för signalkrets |
| Associerad säkringsklass: | 5 A gG för signalkrets5 A BS för signalkrets |
| [Uimp] nominell impulsspänning: | 6 kV |
| Känslighet för fasfel: | Fasdifferens > 40 % 3 s enligt IEC 60947-4-1 |
| Elektromagnetisk kompatibilitet: | Stötspänningstålighet: 2 kV common mode enligt IEC 61000-4-5Motstånd mot elektrostatisk urladdning: 8 kV enligt IEC 61000-4-2Immunitet mot strålad radioelektrisk störning: 10 V/m enligt IEC 61000-4-3Immunitet mot snabba transienter: 2 kV enligt IEC 61000-4-4 |
| Anslutningar - terminaler: | Styrkrets: skruvklämmor 1 kabel 2,5 mm² - kabelstyvhet: solid eller flexibel - utan kabeländeStrömkrets: skruvklämmor 1 kabel 16 mm² - kabelstyvhet: solid eller flexibel - utan kabelände |
| Åtdragningsmoment: | Styrkrets: 0,8 N.m på skruvklämmorStrömkrets: 3,1 N.m på skruvklämmor |
| Höjd: | 72,5 mm |
| Bredd: | 45 mm |
| Djup: | 79,9 mm |
| Produktvikt: | 0,18 kg |
| Standarder: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1UL 60947-5-1CSA C22.2 No 60947-4-1CSA C22.2 No 60947-5-1GB/T 14048.4GB/T 14048.5 |
|---|---|
| Produktcertifieringar: | IECEE CB SchemeULCSACCC |
| IP-kapslingsklass: | IP20 front enligt IEC 60529 |
| Omgivningstemperatur för drift: | -25...70 °C enligt IEC 60255-8 |
| Omgivningstemperatur för lagring: | -55...80 °C |
| Driftshöjd: | 2000 m utan nedklassning |
| Mekanisk robusthet: | Vibrationer 10...150 Hz: 6 Gn enligt IEC 60068-2-6Stötar 11 ms: 15 gn enligt IEC 60068-2-7 |
| Dielektrisk styrka: | 6 kV 50 Hz enligt IEC 60255-5 |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606485420943 |
|---|
