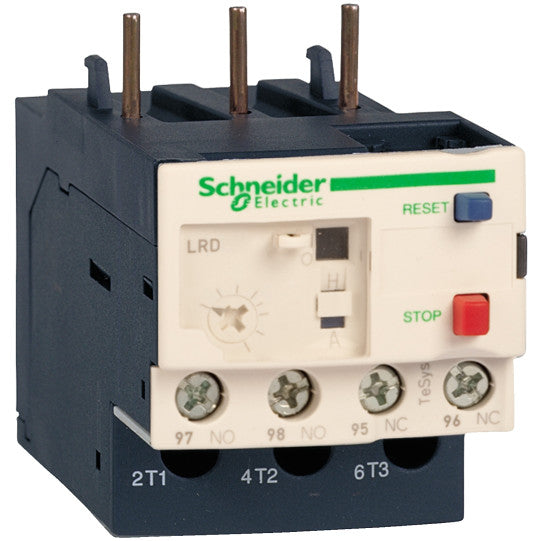

TeSys LRD termiska överlastreläer - 0,4...0,63 A - klass 10A - LRD04
SKU : LRD04
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys LRD termiska överlastreläer - 0,4...0,63 A - klass 10A - LRD04
BESKRIVNING
| Serie: | TeSysTeSys Deca |
|---|---|
| Produktnamn: | TeSys LRDTeSys Deca |
| Produkt eller komponenttyp: | Differential termiskt överlastrelä |
| Kort namn på enhet: | LRD |
| Reläapplikation: | Motorskydd |
| Produktkompatibilitet: | LC1D25LC1D38LC1D32LC1D18LC1D12LC1D09 |
| Nätverkstyp: | ACDC |
| Termisk överlastklass: | Klass 10A enligt IEC 60947-4-1 |
| Justeringområde för termiskt skydd: | 0,4...0,63 A |
| [Ui] nominell isolationsspänning: | Effektkrets: 600 V enligt CSAEffektkrets: 600 V enligt ULEffektkrets: 690 V enligt IEC 60947-4-1 |
| Nätfrekvens: | 0...400 Hz |
|---|---|
| Monteringsstöd: | Platta, med specifika tillbehörSkena, med specifika tillbehörUnder kontaktor |
| Utlösningsgräns: | 1,14 +/- 0,06 Ir enligt IEC 60947-4-1 |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Ith] konventionell termisk ström i fri luft: | 5 A för signalledningskrets |
| Tillåten ström: | 3 A vid 120 V AC-15 för signalledningskrets0,22 A vid 125 V DC-13 för signalledningskrets |
| [Ue] nominell driftspänning: | 690 V AC 0...400 Hz för effektkrets enligt IEC 60947-4-1 |
| Tillhörande säkringsklass: | 4 A gG för signalledningskrets4 A BS för signalledningskrets |
| [Uimp] nominell impulsöverspänningshållfasthet: | 6 kV |
| Faskänslighet vid fel: | Utlösningsström 130 % av Ir på två faser, den sista vid 0 |
| Styrtyp: | Röd tryckknapp: stoppBlå tryckknapp: återställ |
| Temperaturkompensation: | -20...60 °C |
| Anslutningar - plintar: | Styrkrets: skruvklämmor 2 kabel(ar) 1...2,5 mm² flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2,5 mm² flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2,5 mm² solid utan kabeländeEffektkrets: skruvklämmor 1 kabel(ar) 1,5...10 mm² flexibel utan kabeländeEffektkrets: skruvklämmor 1 kabel(ar) 1...4 mm² flexibel med kabeländeEffektkrets: skruvklämmor 1 kabel(ar) 1...6 mm² solid utan kabelände |
| Åtdragningsmoment: | Styrkrets: 1,7 N.m - på skruvklämmorEffektkrets: 1,7 N.m - på skruvklämmor |
| Höjd: | 66 mm |
| Bredd: | 45 mm |
| Djup: | 70 mm |
| Produktvikt: | 0,124 kg |
| Kompatibilitetskod: | LRD |
| Skyddsbehandling: | TH enligt IEC 60068 |
|---|---|
| IP-kapslingsklass: | IP20 enligt IEC 60529 |
| Omgivande lufttemperatur för drift: | -20...60 °C utan de-rating enligt IEC 60947-4-1 |
| Omgivande lufttemperatur för förvaring: | -60...70 °C |
| Brandhämmande: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer: 6 Gn enligt IEC 60068-2-6Stötar: 15 Gn under 11 ms enligt IEC 60068-2-7 |
| Dielektrisk hållfasthet: | 1,89 kV vid 50 Hz enligt IEC 60947-1 |
| Standarder: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1UL 60947-5-1CSA C22.2 No 60947-4-1CSA C22.2 No 60947-5-1GB/T 14048.4GB/T 14048.5EN 50495 |
| Produktcertifieringar: | IECULCSACCCEACBVRINADNV-GLLROS (Lloyds register of shipping)ATEX INERISUKCA |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3389110346749 |
|---|
