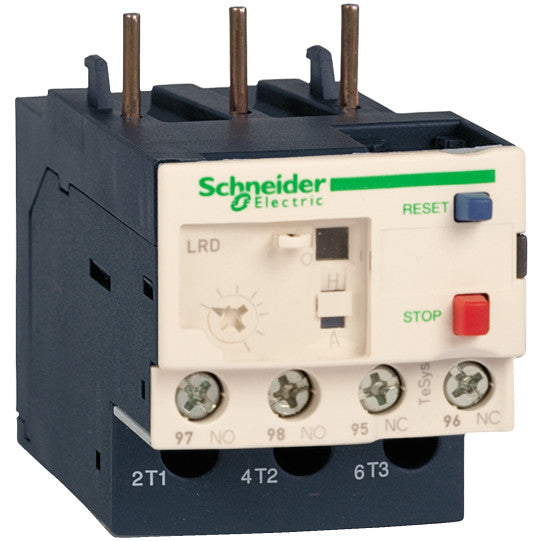

TeSys LRD termiska överlastreläer - 16...24 A - klass 10A - LR3D22
SKU : LR3D22
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys LRD termiska överlastreläer - 16...24 A - klass 10A - LR3D22
BESKRIVNING
| Serie: | TeSysTeSys Deca |
|---|---|
| Produktnamn: | TeSys LRDTeSys Deca |
| Produkt- eller komponenttyp: | Icke-differentiellt termiskt överlastrelä |
| Kort namn på enhet: | LR3D |
| Reläapplikation: | Motorskydd |
| Produktkompatibilitet: | LC1D25LC1D32LC1D38 |
| Nätverkstyp: | ACDC |
| Termisk överlastklass: | Klass 10A i enlighet med IEC 60947-4-1 |
| Inställningsområde för termiskt skydd: | 16...24 A |
| [Ui] nominell isolationsspänning: | Krets för ström: 600 V i enlighet med CSACircuit för ström: 600 V i enlighet med ULCircuit för ström: 690 V i enlighet med IEC 60947-4-1 |
| Nätfrekvens: | 0...400 Hz |
|---|---|
| Monteringsstöd: | Platta, med specifika tillbehörSkena, med specifika tillbehörUnder kontaktor |
| Utlösningsgräns: | 1,14 +/- 0,06 Ir i enlighet med IEC 60947-4-1 |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Ith] konventionell fri lufttermisk ström: | 5 A för signalkrets |
| Tillåten ström: | 1,5 A vid 240 V AC-15 för signalkrets0,1 A vid 250 V DC-13 för signalkrets |
| [Ue] nominell driftspänning: | 690 V AC 0...400 Hz för strömkrets i enlighet med IEC 60947-4-1 |
| Tillhörande säkringsklass: | 4 A gG för signalkrets4 A BS för signalkrets |
| [Uimp] nominell impuls tål spänning: | 6 kV |
| Känslighet för fasfel: | Utlösningsström 130 % av Ir på två faser, den sista på 0 |
| Kontrolltyp: | Röd tryckknapp: stoppBlå tryckknapp: återställ |
| Temperaturkompensation: | -20...60 °C |
| Anslutningar - terminaler: | Styrkrets: skruvklämmor 2 kablar 1...2,5 mm² flexibel utan kabeländeStyrkrets: skruvklämmor 2 kablar 1...2,5 mm² flexibel med kabeländeStyrkrets: skruvklämmor 2 kablar 1...2,5 mm² solid utan kabeländeStrömkrets: skruvklämmor 1 kabel 1,5...10 mm² flexibel utan kabeländeStrömkrets: skruvklämmor 1 kabel 1...6 mm² flexibel med kabeländeStrömkrets: skruvklämmor 1 kabel 1,5...10 mm² solid utan kabelände |
| Åtdragningsmoment: | Styrkrets: 1,7 N.m - på skruvklämmorStrömkrets: 2,5 N.m - på skruvklämmor |
| Höjd: | 66 mm |
| Bredd: | 45 mm |
| Djup: | 70 mm |
| Produktvikt: | 0,124 kg |
| Kompatibilitetskod: | LR3D |
| Skyddsbehandling: | TH i enlighet med IEC 60068 |
|---|---|
| IP-kapslingsklass: | IP20 i enlighet med IEC 60529 |
| Omgivningstemperatur för drift: | -20...60 °C utan nedsättning i enlighet med IEC 60947-4-1 |
| Omgivningstemperatur för lagring: | -60...70 °C |
| Brandhämmande: | V1 i enlighet med UL 94 |
| Mekanisk robusthet: | Vibrationer: 6 Gn i enlighet med IEC 60068-2-6Stötar: 15 Gn under 11 ms i enlighet med IEC 60068-2-7 |
| Dielektrisk styrka: | 1,89 kV vid 50 Hz i enlighet med IEC 60947-1 |
| Standarder: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1UL 60947-5-1CSA C22.2 No 60947-4-1CSA C22.2 No 60947-5-1GB/T 14048.4GB/T 14048.5EN 50495 |
| Produktcertifieringar: | IECULCSACCCEACBVRINADNV-GLLROS (Lloyds register of shipping)ATEX INERISUKCA |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3389110347012 |
|---|
