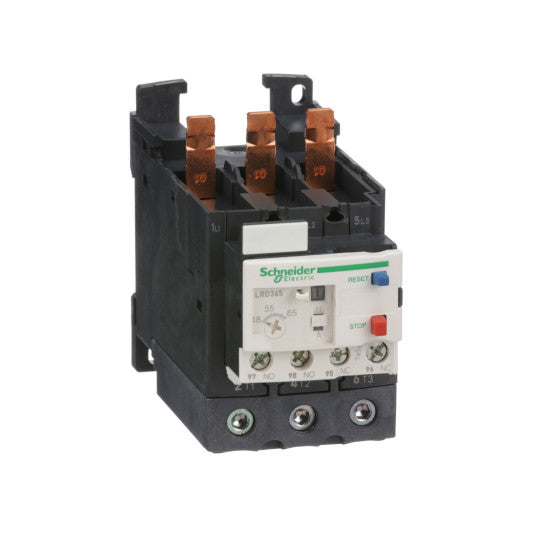

TeSys LRD termiska överlastreläer - 48...65 A - klass 10A - LRD365
SKU : LRD365
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys LRD termiska överlastreläer - 48...65 A - klass 10A - LRD365
BESKRIVNING
| Serie: | TeSysTeSys Deca |
|---|---|
| Produktnamn: | TeSys LRDTeSys Deca |
| Produkt eller komponenttyp: | Differential termiskt överlastrelä |
| Kort namn på enhet: | LRD |
| Reläapplikation: | Motorskydd |
| Produktkompatibilitet: | LC1D65ALC1D50A |
| Nätverkstyp: | DCAC |
| Termisk överlastklass: | Klass 10A enligt IEC 60947-4-1 |
| Inställningsområde för termiskt skydd: | 48...65 A |
| [Ui] Nominell isolationsspänning: | Effektkrets: 600 V enligt CSAPffektkrets: 600 V enligt ULKrets: 690 V enligt IEC 60947-4-1 |
| Nätverksfrekvens: | 0...400 Hz |
|---|---|
| Monteringsstöd: | Platt, med specifika tillbehörSkena, med specifika tillbehörUnder kontaktor |
| Utlösningsnivå: | 1.14 +/- 0.06 Ir enligt IEC 60947-4-1 |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Ith] konventionell termisk ström i fri luft: | 5 A för signalkrets |
| Tillåten ström: | 0.95 A vid 380 V AC-15 för signalkrets0.06 A vid 440 V DC-13 för signalkrets |
| [Ue] Nominell driftspänning: | 690 V AC 0...400 Hz för strömkrets enligt IEC 60947-4-1 |
| Tillhörande säkringsklassning: | 4 A gG för signalkrets4 A BS för signalkrets |
| [Uimp] Nominell impulsspänning: | 6 kV |
| Faskänslighet: | Utlösningsström 130 % av Ir på två faser, den sista vid 0 |
| Styrtyp: | Röd tryckknapp: stoppBlå tryckknapp: återställ |
| Temperaturkompensation: | -20...60 °C |
| Anslutningar - plintar: | Manöverkrets: skruvplintar 2 kabel(ar) 1...2.5 mm² flexibel utan kabeländeManöverkrets: skruvplintar 2 kabel(ar) 1...2.5 mm² flexibel med kabeländeManöverkrets: skruvplintar 2 kabel(ar) 1...2.5 mm² solid utan kabeländeEffektkrets: EverLink BTR-skruvkontakter 1 kabel(ar) 1...35 mm² flexibel utan kabeländeEffektkrets: EverLink BTR-skruvkontakter 1 kabel(ar) 1...35 mm² flexibel med kabeländeEffektkrets: EverLink BTR-skruvkontakter 1 kabel(ar) 1...35 mm² solid utan kabelände |
| Åtdragningsmoment: | Manöverkrets: 1.7 N.m - på skruvplintarEffektkrets: 5 N.m - på EverLink BTR-skruvkontakter |
| Höjd: | 70 mm |
| Bredd: | 55 mm |
| Djup: | 123 mm |
| Produktvikt: | 0.375 kg |
| Kompatibilitetskod: | LRD |
| Skyddsbehandling: | TH enligt IEC 60068 |
|---|---|
| IP-kapslingsklass: | IP20 enligt IEC 60529 |
| Omgivningstemperatur för drift: | -20...60 °C utan nedsättning enligt IEC 60947-4-1 |
| Omgivningstemperatur för lagring: | -60...70 °C |
| Flamhärdighet: | V1 enligt UL 94 |
| Mekanisk robusthet: | Stötar: 15 Gn under 11 ms enligt IEC 60068-2-7Vibrationer: 4 gn enligt IEC 60068-2-6 |
| Dielektrisk styrka: | 1.89 kV vid 50 Hz enligt IEC 60947-1 |
| Standarder: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1UL 60947-5-1CSA C22.2 No 60947-4-1CSA C22.2 No 60947-5-1GB/T 14048.4GB/T 14048.5EN 50495 |
| Produktcertifieringar: | IECULCSACCCEACDNV-GLRMRSEU-RO MRLROS (Lloyds register of shipping)ATEX INERISUKCA |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3389119215510 |
|---|
