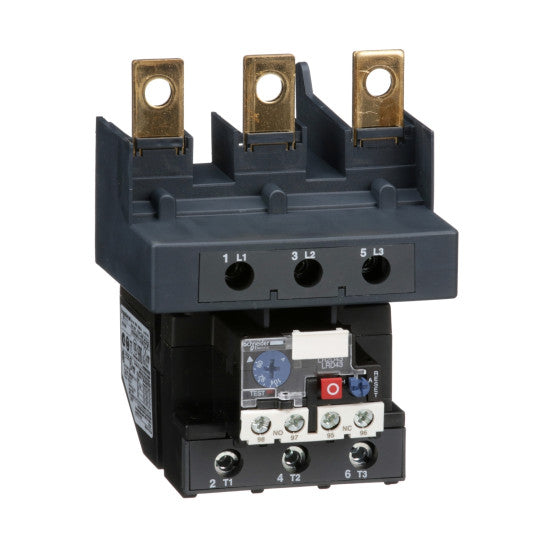

TeSys LRD termiska överlastreläer - 80...104 A - klass 10A - LRD4365
SKU : LRD4365
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys LRD termiska överlastreläer - 80...104 A - klass 10A - LRD4365
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys LRD |
| Produkt- eller komponenttyp: | Differential termiskt överlastrelä |
| Kortnamn enhet: | LRD |
| Reläapplikation: | Motorskydd |
| Produktkompatibilitet: | LC1D115LC1D150 |
| Nätverkstyp: | AC/DC |
| Termisk överlastklass: | Klass 10A enligt IEC 60947-4-1 |
| Inställningsområde termiskt skydd: | 80...104 A |
| [Ui] nominell isolationsspänning: | Strömkrets: 1000 V enligt IEC 60947-4-1Strömkrets: 600 V enligt CSATrömkrets: 600 V enligt UL |
| Nätfrekvens: | 0...400 Hz |
|---|---|
| Montering: | Platta, med specifika tillbehörSkena, med specifika tillbehörUnder kontaktor |
| Utlösningsgräns: | 1.14 +/- 0.06 Ir enligt IEC 60947-4-1 |
| Hjälpkontaktkomposition: | 1 NO + 1 NC |
| [Ith] konventionell termisk ström i fri luft: | 5 A för signalkrets |
| Tillåten ström: | 0.06 A vid 440 V DC-13 för signalkrets0.12 A vid 600 V AC-15 för signalkrets |
| [Ue] nominell driftspänning: | 1000 V AC 0...400 Hz för strömkrets enligt IEC 60947-4-1 |
| Tillhörande säkringsklassning: | 4 A gG för signalkrets4 A BS för signalkrets |
| [Uimp] nominell impulsspänning: | 6 kV enligt IEC 60947-1 |
| Känslighet vid fasbortfall: | Utlösningsström 130 % av Ir på två faser, den sista på 0 |
| Kontrolltyp: | Röd tryckknapp: stoppBlå tryckknapp: återställ |
| Temperaturkompensation: | -20...60 °C |
| Anslutningar - plintar: | Strömkrets: skruvklämmor 1 kabel (s) 4...35 mm² flexibel med kabeländaStyrkrets: skruvklämmor 2 kabel (s) 1...2.5 mm² flexibel utan kabeländaStyrkrets: skruvklämmor 2 kabel (s) 1...2.5 mm² flexibel med kabeländaStyrkrets: skruvklämmor 2 kabel (s) 1...2.5 mm² solid utan kabeländaStrömkrets: skruvklämmor 1 kabel (s) 4...50 mm² flexibel utan kabeländaStrömkrets: skruvklämmor 1 kabel (s) 4...50 mm² solid utan kabelända |
| Åtdragningsmoment: | Styrkrets: 1.7 N.m - på skruvklämmorStrömkrets: 9 N.m - på skruvklämmor |
| Djup: | 132 mm |
| Produktvikt: | 0.9 kg |
| Kompatibilitetskod: | LRD |
| Skyddsbehandling: | TH enligt IEC 60068 |
|---|---|
| IP-kapslingsklass: | IP20 enligt IEC 60529 |
| Omgivningstemperatur för drift: | -20...60 °C utan nedsättning enligt IEC 60947-4-1 |
| Omgivningstemperatur för lagring: | -60...70 °C |
| Brandskydd: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer: 6 Gn enligt IEC 60068-2-6Stötar: 15 Gn under 11 ms enligt IEC 60068-2-7 |
| Dielektrisk styrka: | 2.2 kV vid 50 Hz enligt IEC 60947-1 |
| Standarder: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1UL 60947-5-1CSA C22.2 No 60947-4-1CSA C22.2 No 60947-5-1GB/T 14048.4GB/T 14048.5EN 50495 |
| Produktcertifieringar: | IECULCSACCCEACATEX INERIS |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110523331 |
|---|
