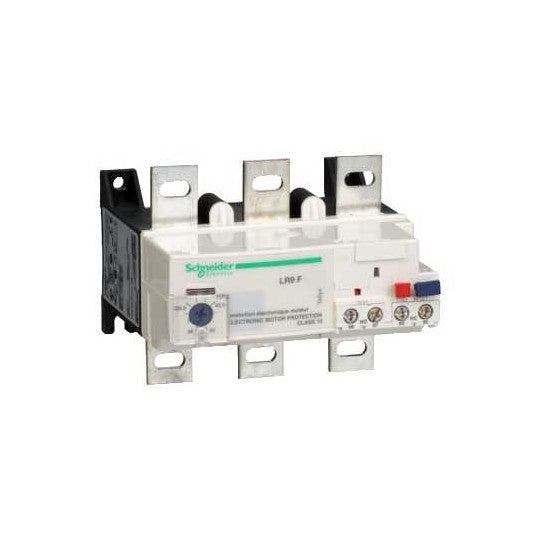

TeSys LRF - elektroniskt termiskt överbelastningsrelä - 90...150 A - klass 10 - LR9F5369
SKU : LR9F5369
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys LRF - elektroniskt termiskt överbelastningsrelä - 90...150 A - klass 10 - LR9F5369
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys LRF |
| Kort namn på enhet: | LR9F |
| Produkt- eller komponenttyp: | Elektroniskt termiskt överbelastningsrelä |
| Reläapplikation: | Motorskydd |
| Produktkompatibilitet: | LC1F115...LC1F185 |
| Nätverkstyp: | AC |
| Termisk överlastklass: | Klass 10 enligt IEC 60947-4 |
| Inställningsområde för termiskt skydd: | 90...150 A |
| Nätfrekvens: | 50/60 Hz |
|---|---|
| Monteringsstöd: | Direkt på kontaktorplatta |
| Utlösningsgräns: | 1.12 +/- 0.06 In utlösning enligt IEC 60947-4-1 |
| Överspänningstålighet: | 4 kV enligt IEC 61000-4-5 |
| Kontakttyp och sammansättning: | 1 NO + 1 NC |
| [Ith] konventionell termisk ström i fri luft: | 5 A för styrkrets |
| Märkeffekt i W: | 100 VA vid 24 V AC100 W vid 24 V DC100 W vid 48 V DC200 VA vid 48 V AC25 W vid 440 V DC400 VA vid 110 V AC45 W vid 220 V DC50 W vid 110 V DC600 VA vid 220 V AC600 VA vid 380 V AC600 VA vid 600 V AC |
| [Ue] nominell driftspänning: | 1000 V AC 50/60 Hz för effektkrets i enlighet med VDE 0110 grupp C |
| [Ui] nominell isolationsspänning: | Effektkrets: 1000 V AC enligt IEC 60947-4 |
| [Uimp] nominell impulsspänning: | 8 kV enligt IEC 60947-1 |
| Känslighet för fasbortfall: | Utlösning på 4 s +/- 20 % enligt IEC 60947-4-1 |
| Återställning: | Manuell återställning på frontrelä |
| Kontrolltyp: | Vridomkopplare vit fullastströmsjusteringTestknapp rödÅterställningsknapp rödStoppknapp |
| Lokal signalering: | Utlösningsindikator |
| Temperaturkompensation: | -20...70 °C |
| Strömförbrukning: | |
| Brytförmåga i mA: | 0...150 mA |
| Maximal spänningsfall: | |
| Anslutningar - terminaler: | Styrkrets: skruvanslutning 1 kabel 0.75...2.5 mm² - kabelstyvhet: flexibel - med kabeländeStyrkrets: skruvanslutning 1 kabel 0.75...2.5 mm² - kabelstyvhet: solidStyrkrets: skruvanslutning 1 kabel 0.75...4 mm² - kabelstyvhet: flexibel - utan kabeländeStyrkrets: skruvanslutning 2 kabel 1...1.5 mm² - kabelstyvhet: flexibel - med kabeländeStyrkrets: skruvanslutning 2 kabel 1...2.5 mm² - kabelstyvhet: flexibel - utan kabeländeStyrkrets: skruvanslutning 2 kabel 1 mm² - kabelstyvhet: solidEffektkrets: ringkabelskor M8 |
| Åtdragningsmoment: | Styrkrets: 1.2 N.m på skruvklämmorEffektkrets: 18 N.m på skruvklämmor |
| Höjd: | 96 mm |
| Bredd: | 115 mm |
| Djup: | 123.5 mm |
| Produktvikt: | 0.885 kg |
| Kompatibilitetskod: | LR9F |
| Standarder: | VDE 0660IEC 60255-17IEC 60947-4-1IEC 60255-8EN 60947-4-1 |
|---|---|
| Produktcertifieringar: | ULCSAUKCA |
| Skyddsbehandling: | TH |
| IP-kapslingsklass: | IP20 enligt IEC 60529IP20 enligt VDE 0106 |
| Omgivande lufttemperatur vid drift: | -20...55 °C enligt IEC 60255-8 |
| Omgivande lufttemperatur för lagring: | -40...85 °C |
| Driftshöjd: | |
| Brandtålighet: | 850 °C enligt IEC 60695-2-1 |
| Mekanisk robusthet: | Stötar: 13 Gn under 11 ms enligt IEC 60068-2-7Vibrationer 5...300 Hz: 2 Gn enligt IEC 60068-2-6 |
| Dielektrisk styrka: | 6 kV 50 Hz enligt IEC 255-5 |
| Elektromagnetisk kompatibilitet: | Motstånd mot elektrostatisk urladdning: 6 kV i indirekt läge enligt IEC 61000-4-2Motstånd mot elektrostatisk urladdning: 8 kV i luft enligt IEC 61000-4-2Immunitetstest mot radiofrekvent elektromagnetiskt fält: 10 V/m enligt IEC 61000-4-3Immunitetstest mot snabba transienter: 2 kV enligt IEC 61000-4-4 |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110566000 |
|---|
