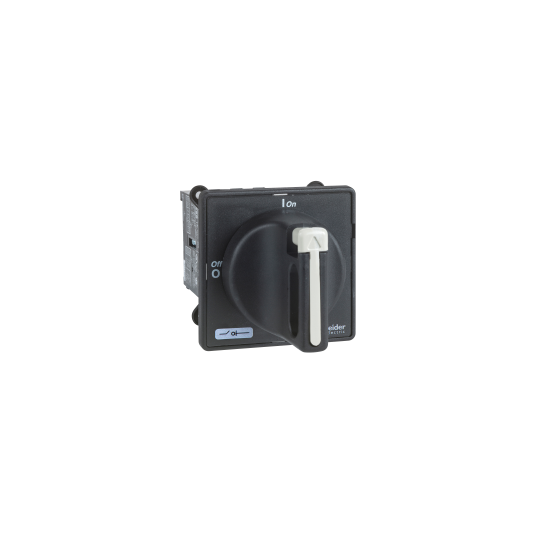

TeSys Mini-Vario - brytare - 20 A - för dörrmontage - VBDN20
SKU : VBDN20
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys Mini-Vario - brytare - 20 A - för dörrmontage - VBDN20
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys Mini-VARIO |
| Enhetens kortnamn: | VBDN |
| Produkt- eller komponenttyp: | Frånskiljare |
| Prestandanivå: | Standard |
| Polbeskrivning: | 3P |
| Kontakttyp och sammansättning: | 3 NO |
| Nätverkstyp: | DCAC |
| Kontrolltyp: | Vridhandtag |
| Monteringssätt för vridhandtag: | Direkt |
| Handtagsfärg: | Svart |
| Frontplåtsfärg för handtag: | Svart |
| Hänglås för vridhandtag: | 1 till 3 hänglås 4...8 mm |
| Märkning: | 0 - 1 |
|---|---|
| Monteringsstöd: | Handtag: dörrStrömbrytare: dörr |
| Fästläge: | Hål med 22,5 mm för handtag |
| [Ue] märkspänning: | 690 V AC 50/60 Hz |
| [Uimp] märkkortslutningsspänning: | 6 kV |
| [Ith] konventionell termisk ström i fri luft: | 20 A |
| [Ithe] konventionell termisk ström i kapsling: | 16 A |
| [Ie] märkdriftsström: | 11 A (AC-23) vid 400 V |
| Märkdriftseffekt i W: | 4 kW vid 230...240 V (AC-23A)5,5 kW vid 400...415 V (AC-23A)7,5 kW vid 500 V (AC-23A)11 kW vid 690 V (AC-23A)3 kW vid 230...240 V (AC-3)4 kW vid 400...415 V (AC-3)5,5 kW vid 500 V (AC-3)5,5 kW vid 690 V (AC-3) |
| Intermittent driftklass: | 30 |
| Tillverkningskapacitet: | 200 A vid 400 V AC-21A200 A vid 400 V AC-22A200 A vid 400 V AC-23A |
| [Icm] märk kortslutningsbrytningsförmåga: | 0,5 kA vid 400 V vid Ipeak |
| [Icw] märk kortvarig tålighetsström: | 140 A vid 400 V varaktighet: 1 s |
| Märk kortslutningsström: | 6 kA vid 400 V - tillhörande säkring 20 A aM6 kA vid 400 V - tillhörande säkring 20 A gG |
| Brytningskapacitet: | 200 kA vid 400 V (AC-21A)200 kA vid 400 V (AC-22A)200 kA vid 400 V (AC-23A) |
| Enhetens sammansättning: | HandtagStrömbrytare |
| Mekanisk hållbarhet: | 50000 cykler |
| Elektrisk hållbarhet: | 30000 cykler DC-1...550000 cykler AC-21 |
| Lämplighet för isolering: | Ja |
| Anslutningar - terminaler: | Kraftkrets: skruvklämmor4 mm² - flexibel - med kabelskoKraftkrets: skruvklämmor4 mm² - solid |
| Åtdragningsmoment: | Kraftkrets: 0,7 N.m - på skruvklämmor |
| Basdimension: | 60 x 60 mm |
| Höjd: | 60 mm |
| Bredd: | 60 mm |
| Nettovikt: | 0,177 kg |
| Kompatibilitetskod: | Huvudfrånskiljare |
| Standarder: | IEC 60947-3 |
|---|---|
| Produktcertifieringar: | CSAULCCCGLUKCA |
| Skyddsbehandling: | TC |
| IP-kapslingsklass: | IP65 |
| Mekanisk robusthet: | Stötar 11 ms (15 gn) enligt IEC 60068-2-27Vibrationer 10...150 Hz (1 gn) enligt IEC 60068-2-6 |
| Omgivningstemperatur för drift: | -20...50 °C |
| Brandmotstånd: | 960 °C enligt IEC 60695-2-1 |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordning |
| Enhetstyp av förpackning 1: | PCENummer av enheter i förpackning 1 |
| EAN-kod: | 3389110759891 |
|---|
