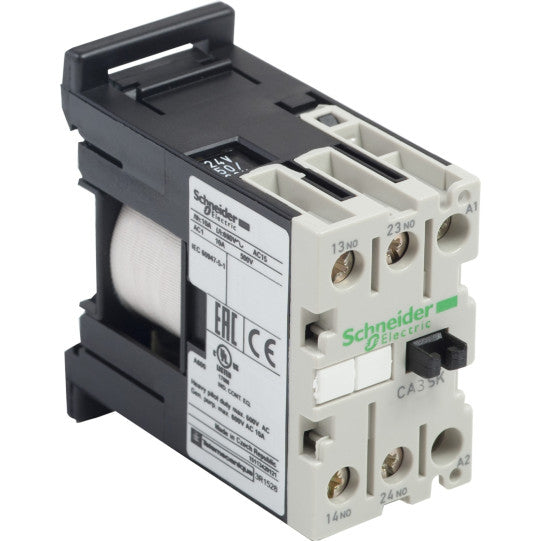

TeSys SK hjälprelä - 2 slutande - <= 690 V - 72 V DC standardspole - CA3SK20SD
SKU : CA3SK20SD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys SK hjälprelä - 2 slutande - <= 690 V - 72 V DC standardspole - CA3SK20SD
BESKRIVNING
| Produktserie: | TeSys SK hjälprelä |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys CASK |
| Produkt eller komponenttyp: | Hjälprelä |
| Enhets kortnamn: | CA3SK |
| Kontaktortillämpning: | Manöverkrets |
| Användningskategori: | DC-13AC-15 |
| Polkontaktkomposition: | 2 NO |
| [Ue] märkt driftspänning: | |
| Manöverkrets typ: | DC standard |
| [Uc] manöverkretsspänning: | 72 V DC |
| [Ith] konventionell termisk ström för fri luft: | 10 A (vid 55 °C) |
|---|---|
| Tillhörande säkringsklassning: | 10 A gL enligt VDE 066010 A gL enligt IEC 60947 |
| [Ui] nominell isolationsspänning: | 690 V enligt IEC 60947690 V enligt VDE 0110 grupp C690 V enligt BS 5424690 V enligt UL 508690 V enligt CSA C22.2 No 14 |
| Monteringsstöd: | SkenaPlatta |
| Anslutningar - terminaler: | Skruvklämmor 1 kabel/kablar 1.5...6 mm²solidSkruvklämmor 2 kabel/kablar 1.5...4 mm²solidSkruvklämmor 1 kabel/kablar 0.5...6 mm²flexibel utan kabeländeSkruvklämmor 1 kabel/kablar 0.35...6 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 0.35...1.5 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 0.35...2.5 mm²flexibel utan kabelände |
| Åtdragningsmoment: | 0,8 N.m - på skruvklämmor pozidriv No 1 skruvhuvud |
| Spänningsgränser för manöverkrets: | Drift: 0,85...1,1 Uc (vid frånkoppling: 0,1...0,75 Uc (vid |
| Drifttid: | 4...6 ms spole avaktiveras och NO öppnas8...12 ms spole aktiveras och NO stängs |
| Mekanisk livslängd: | 10 Mcykler |
| Maximal driftshastighet: | 1200 cykler/h |
| Startström i W: | 2,2 W (vid 20 °C) |
| Hållström i W: | 2,2 W vid 20 °C |
| Värmeavledning: | 2,2 W |
| Höjd: | 56 mm |
| Bredd: | 27 mm |
| Djup: | 55,5 mm |
| Produktvikt: | 0,132 kg |
| Kompatibilitetskod: | CA3SK |
| Standarder: | NF C 63-110BS 5424IEC 60947VDE 0660 |
|---|---|
| Produktcertifieringar: | cULus |
| Kapslingsklass IP: | IP2x |
| Skyddsbehandling: | TC enligt IEC 60068 |
| Omgivningstemperatur för drift: | -20...50 °C |
| Omgivningstemperatur för lagring: | -50...70 °C |
| Driftshöjd: | 2000 m utan nedgradering |
| EU RoHS-direktiv: | KompatibelKvicksilverfri |
| EAN-kod: | 3389110564327 |
|---|
