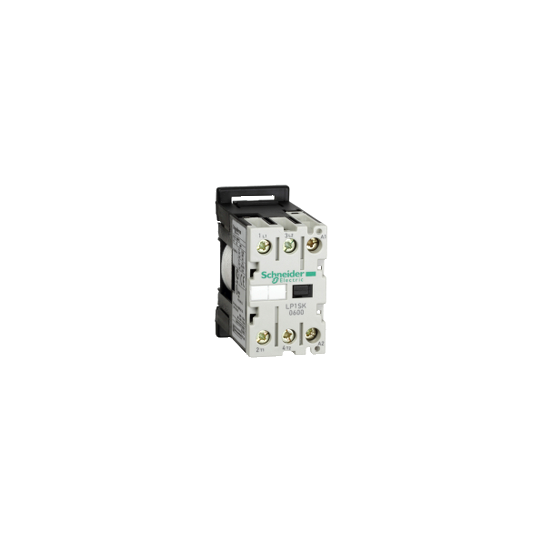

TeSys SK - minikontaktor - 2P (2 NO) - AC-1 - 690 V 12 A - 24 V DC spole - LP1SK0600BD
SKU : LP1SK0600BD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys SK - minikontaktor - 2P (2 NO) - AC-1 - 690 V 12 A - 24 V DC spole - LP1SK0600BD
BESKRIVNING
| Produktserie: | TeSys SK |
|---|---|
| Typ av produkt eller komponent: | Minikontaktor |
| Kort namn på enhet: | LP1SK |
| Kontaktortillämpning: | Resistiv last |
| Användningskategori: | AC-1 |
| Polbeskrivning: | 2P |
| Sammansättning polkontakt: | 2 NO |
| [Ue] nominell driftspänning: | Strömkrets: 690 V AC 50/60 Hz |
| [Ie] nominell driftström: | 12 A (vid |
| Styrkretstyp: | DC standard |
| [Uc] styrkretsspänning: | 24 V DC |
| [Ith] konventionell termisk ström i fria luften: | 12 A (vid 55 °C) för strömkrets |
| Irms märkanslutningskapacitet: | 66 A vid 690 V AC enligt IEC 6094766 A vid 690 V AC enligt NF C 63-110 |
| Märkfrånskiljningsförmåga: | 52 A vid 52 A vid |
| [Icw] nominell korttids tålström: | 50 A 55 °C för strömkrets |
| Tillhörande säkringsklassning: | 16 A gI vid |
| Genomsnittlig impedans: | 4 mOhm - Ith 12 A 50 Hz |
| [Ui] nominell isolationsspänning: | 690 V i enlighet med IEC 60947690 V i enlighet med VDE 0110 grupp C690 V i enlighet med BS 5424690 V i enlighet med UL 508690 V i enlighet med CSA C22.2 No 14 |
| Monteringsstöd: | DIN-skena |
| Standarder: | VDE 0660BS 5424NF C 63-110IEC 60947 |
| Produktcertifieringar: | CSAUL |
| Anslutningar - terminaler: | Strömkrets: kontakt 1 kabel/kablar 0.35...6 mm²flexibel med kabeländeStrömkrets: kontakt 1 kabel/kablar 0.5...6 mm²flexibel utan kabeländeStrömkrets: kontakt 1 kabel/kablar 1.5...6 mm²solidStrömkrets: kontakt 2 kabel/kablar 0.35...1.5 mm²flexibel med kabeländeStrömkrets: kontakt 2 kabel/kablar 0.35...2.5 mm²flexibel utan kabeländeStrömkrets: kontakt 2 kabel/kablar 1.5...4 mm²solid |
| Åtdragningsmoment: | 0.8 N.m - på anslutning - med skruvmejsel pozidriv No 1 |
| Drifttid: | 4...6 ms spole frånslagen och NO-öppning8...12 ms spole tillslagen och NO-stängning |
| Mekanisk hållbarhet: | 10 Mcykler |
| Maximal drifthastighet: | 1200 cykler/h |
| Styrkretsens spänningsgränser: | Drift: 0.85...1.1 Uc (vid Frånkoppling: 0.1...0.75 Uc (vid |
|---|---|
| Tillslagsström i W: | 2.2 W (vid 20 °C) |
| Hållström i W: | 2.2 W vid 20 °C |
| Värmeavledning: | 2.2 W |
| Kompatibilitetskod: | LP1SK |
| Kapslingsklass IP: | IP2x i enlighet med VDE 0106 |
|---|---|
| Skyddsbehandling: | TC i enlighet med IEC 60068TC i enlighet med DIN 50015 |
| Omgivande lufttemperatur för drift: | -20...50 °C |
| Omgivande lufttemperatur för förvaring: | -50...70 °C |
| Driftshöjd: | 2000 m utan effektförlust |
| Höjd: | 56 mm |
| Bredd: | 27 mm |
| Djup: | 55.5 mm |
| Produktvikt: | 0.132 kg |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110563931 |
|---|
