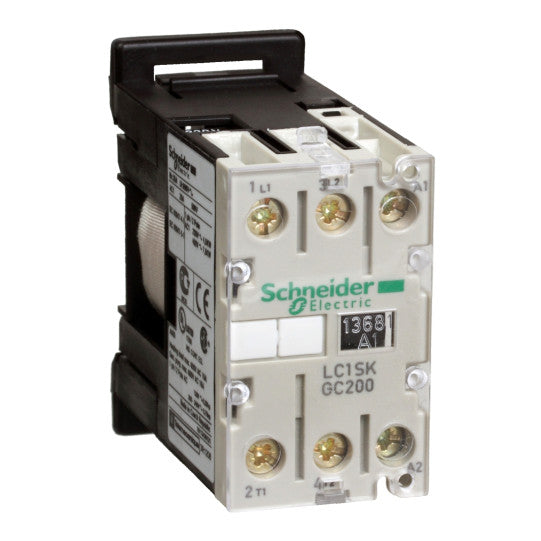

TeSys SK minikontaktor - 2P (2 NO) - AC-3 - 690 V 5 A - 230 V AC spole - LC1SKGC200P7
SKU : LC1SKGC200P7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys SK minikontaktor - 2P (2 NO) - AC-3 - 690 V 5 A - 230 V AC spole - LC1SKGC200P7
BESKRIVNING
| Produktserie: | TeSys SK |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys SK |
| Produkt- eller komponenttyp: | Minikontaktor |
| Enhetens kortnamn: | LC1SKGC |
| Kontaktortillämpning: | Resistiv lastMotorstyrning |
| Användningskategori: | AC-1AC-3 |
| Polbeskrivning: | 2P |
| Polkontakt sammansättning: | 2 NO |
| [Ue] märkkontaktspänning: | Effektkrets: 690 V AC 50/60 Hz |
| [Ie] nominell driftström: | 5 A vid 20 A (vid |
| Styrkrets typ: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 230 V AC 50/60 Hz |
| [Ith] konventionell termisk ström i fri luft: | 20 A (vid 55 °C) för effektkrets |
| Irms nominell brytförmåga: | 50 A AC enligt NF C 63-11050 A AC enligt IEC 60947 |
| Märkbar brytförmåga: | 40 A vid 40 A vid |
| [Icw] nominell korttidsströmhållfasthet: | 40 A 55 °C för effektkrets |
| Tillhörande säkringsklass: | 20 A gI vid |
| Medelimpedans: | 4 mOhm - Ith 20 A 50 Hz för effektkrets |
| [Ui] nominell isolationsspänning: | Effektkrets: 690 V enligt BS 5424Effektkrets: 690 V enligt IEC 60947Effektkrets: 690 V enligt UL 508Effektkrets: 690 V enligt VDE 0110 grupp CEffektkrets: 690 V enligt CSA C22.2 nr 14 |
| Monteringsstöd: | Skena |
| Standarder: | VDE 0660IEC 60947NF C 63-110BS 5424 |
| Produktcertifieringar: | cULus |
| Anslutningar - plintar: | Anslutning 1 kabel(ar) 1.5...6 mm²solidAnslutning 2 kabel(ar) 1.5...4 mm²solidAnslutning 1 kabel(ar) 0.5...6 mm²flexibel utan kabeländeAnslutning 2 kabel(ar) 0.35...2.5 mm²flexibel utan kabeländeAnslutning 1 kabel(ar) 0.35...6 mm²flexibel med kabeländeAnslutning 2 kabel(ar) 0.35...1.5 mm²flexibel med kabelände |
| Åtdragningsmoment: | Effektkrets: 0.8 N.m - på anslutning - med skruvmejsel pozidriv nr 1 |
| Drifttid: | 6...8 ms frånkoppling av spole och NO-öppning7...14 ms tillkoppling av spole och NO-stängning |
| Mekanisk hållbarhet: | 10 Mcykler |
| Maximal drifthastighet: | 1200 cykler/h |
| Styrkretsens spänningsgränser: | Drift: 0.85...1.1 Uc vid 50/60 Hz (vid Frånkoppling: 0.2...0.75 Uc vid 50/60 Hz (vid |
|---|---|
| Inrusningsström i VA: | 16 VA 50/60 Hz (vid 20 °C) |
| Hållström i VA: | 4.2 VA 50/60 Hz (vid 20 °C) |
| Värmeavledning: | 1.4 W vid 50/60 Hz |
| Kompatibilitetskod: | LC1SKGC |
| IP-skyddsgrad: | IP2x enligt VDE 0106 |
|---|---|
| Skyddsbehandling: | TC enligt IEC 60068TC enligt DIN 50015 |
| Omgivande lufttemperatur för drift: | -20...50 °C |
| Omgivande lufttemperatur för förvaring: | -50...70 °C |
| Driftshöjd: | 2000 m utan effektminskning |
| Höjd: | 56 mm |
| Bredd: | 27 mm |
| Djup: | 55.5 mm |
| Produktvikt: | 0.132 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110563061 |
|---|
