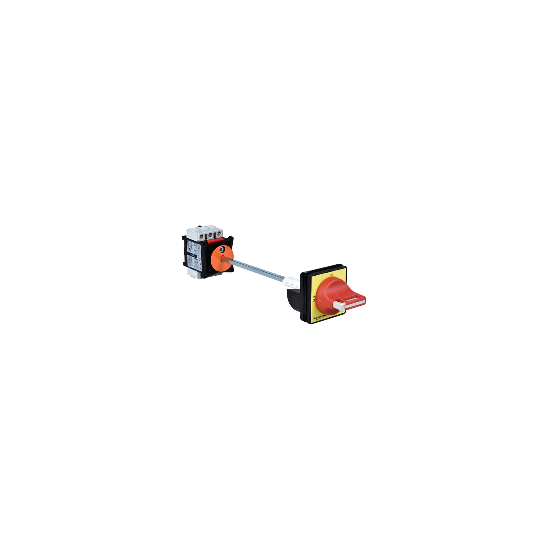

TeSys Vario - nödstopp frånskiljare - 40 A - baksida av kapsling - VCCF2
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys VARIO |
| Kortnamn på enhet: | VCCF |
| Produkt- eller komponenttyp: | Nödstoppsbrytare |
| Enhetskomposition: | HandtagSkaftförlängningStrömbrytare |
|---|---|
| Monteringsstöd: | Handtag: dörrBrytare: symmetrisk skenaBrytare: platta |
| Fästmetod: | Med 4 skruvar för handtagMed klämmor för brytareMed skruvar för brytare |
| Prestandanivå: | Hög prestanda |
| Polbeskrivning: | 3P |
| Kontakttyp och sammansättning: | 3 NO |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz |
| Nominell driftseffekt i W: | 11 kW vid 690 V (AC-3)15 kW vid 690 V (AC-23A)11 kW vid 400...415 V (AC-3)15 kW vid 500 V (AC-3)18.5 kW vid 500 V (AC-23A)5.5 kW vid 230...240 V (AC-3)7.5 kW vid 230...240 V (AC-23A)15 kW vid 400...415 V (AC-23A) |
| [Ie] nominell driftström: | 29 A AC-23 Ue: 400 V |
| [Ith] konventionell termisk ström i fri luft: | 40 A |
| [Ithe] konventionell termisk ström i kapsling: | 32 A |
| Brytförmåga: | 400 A vid 400 V AC-21A400 A vid 400 V AC-22A400 A vid 400 V AC-23A |
| Brytförmåga: | 320 A vid 400 V (AC-21A)320 A vid 400 V (AC-22A)320 A vid 400 V (AC-23A) |
| Nominell villkorlig kortslutningsström: | 10 kA vid 400 V - tillhörande säkring 50 A aM10 kA vid 400 V - tillhörande säkring 50 A gG |
| [Icm] nominell kortslutningsbrytförmåga: | 1 kA vid 400 V vid Ipeak |
| [Icw] nominell kortvarig tålström: | 480 A vid 400 V varaktighet: 1 s |
| [Uimp] nominell impulsspänning: | 8 kV |
| Lämplighet för isolering: | Ja |
| Nätverkstyp: | ACDC |
| Klass för intermittent drift: | 30 |
| Styrtyp: | Vridhandtag |
| Monteringsstil för vridhandtag: | Förlängt |
| Handtagsfärg: | Röd |
| Färg på handtagets frontplåt: | Gul |
| Hänglåsning för vridhandtag: | 1 till 3 hänglås 4...8 mm |
| Märkning: | 0 - 1 |
| Mekanisk hållbarhet: | 100000 cykler |
| Elektrisk hållbarhet: | 100000 cykler AC-2130000 cykler DC-1...5 |
| Anslutningar - plintar: | Effektkrets: skruvklämmor10 mm² - solidEffektkrets: skruvklämmor6 mm² - flexibel - med kabelände |
| Åtdragningsmoment: | Effektkrets: 2.1 N.m - på skruvklämmor |
| Basmått: | 60 x 60 mm |
| Höjd: | 74 mm |
| Bredd: | 60 mm |
| Produktvikt: | 0.527 kg |
| Standarder: | IEC 60947-3 |
|---|---|
| Produktcertifieringar: | ULCSACCCGL |
| IP-kapslingsklass: | IP20 enligt IEC 60529IP65 |
| Skyddsbehandling: | TC |
| Mekanisk robusthet: | Vibrationer 10...150 Hz (1 gn) enligt IEC 60068-2-6Stötar 11 ms (30 Gn) enligt IEC 60068-2-27 |
| Omgivningstemperatur för drift: | -20...50 °C |
| Brandmotstånd: | 960 °C enligt IEC 60695-2-1 |
| Kompatibilitetskod: | Huvudströmbrytare |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110449327 |
|---|
