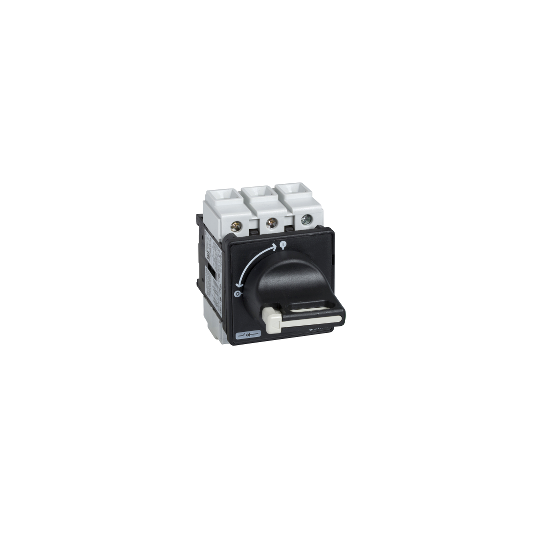

TeSys Vario - brytardissoektor - 12 A - på dörr - VBD02
SKU : VBD02
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys Vario - brytardissoektor - 12 A - på dörr - VBD02
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys VARIO |
| Kortnamn på enhet: | VBD |
| Enhetsapplikation: | Förebyggande underhåll |
| Produkt eller komponenttyp: | Bry frånskiljare |
| Enhetssammansättning: | HandtagStrömbrytare |
|---|---|
| Monteringsstöd: | Handtag: dörrStrömbrytare: dörr |
| Fästläge: | Hål med 22.5 mm för handtag |
| Prestandanivå: | Hög prestanda |
| Beskrivning av poler: | 3P |
| Kontakttyp och sammansättning: | 3 SLUTANDE |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz |
| Nominell driftseffekt i W: | 3 kW vid 400...415 V (AC-3)4 kW vid 500 V (AC-3)1,5 kW vid 230...240 V (AC-3)5,5 kW vid 500 V (AC-23A)5,5 kW vid 690 V (AC-3)7,5 kW vid 690 V (AC-23A)3 kW vid 230...240 V (AC-23A)4 kW vid 400...415 V (AC-23A) |
| [Ie] nominell driftström: | 8,1 A AC-23 Ue: 400 V |
| [Ith] konventionell termisk ström i fri luft: | 12 A |
| [Ithe] konventionell inkapslad termisk ström: | 10 A |
| Inkopplingsförmåga: | 120 A vid 400 V AC-21A120 A vid 400 V AC-22A120 A vid 400 V AC-23A |
| Brytförmåga: | 120 A vid 400 V (AC-21A)120 A vid 400 V (AC-22A)120 A vid 400 V (AC-23A) |
| Nominell villkorlig kortslutningsström: | 10 kA vid 400 V – tillhörande säkring 12 A aM10 kA vid 400 V – tillhörande säkring 12 A gG |
| [Icm] nominell kortslutningsinkopplingsförmåga: | 1 kA vid 400 V vid Ipeak |
| [Icw] nominell kortvarig tålström: | 300 A vid 400 V varaktighet: 1 s |
| [Uimp] nominell impulsspänningshållfasthet: | 8 kV |
| Lämplig för isolering: | Ja |
| Nätverkstyp: | AC/DC |
| Intermittent driftklass: | 30 |
| Kontrolltyp: | Vridhandtag |
| Monteringsstil för vridhandtag: | Direkt |
| Handtagsfärg: | Svart |
| Färg på handtagets frontplatta: | Svart |
| Låsning av vridhandtag: | 1 till 3 hänglås 4...8 mm |
| Märkning: | 0 - 1 |
| Mekanisk hållbarhet: | 100000 cykler |
| Elektrisk hållbarhet: | 100000 cykler AC-2130000 cykler DC-130000 cykler DC-230000 cykler DC-330000 cykler DC-430000 cykler DC-5 |
| Anslutningar - plintar: | Effektkrets: skruvklämmor10 mm² - solidEffektkrets: skruvklämmor6 mm² - flexibel - med kabelsko |
| Åtdragningsmoment: | Effektkrets: 2,1 N.m - på skruvklämmor |
| Basdimension: | 60 x 60 mm |
| Höjd: | 74 mm |
| Bredd: | 60 mm |
| Nettovikt: | 0,215 kg |
| Standarder: | IEC 60947-3 |
|---|---|
| Produktcertifieringar: | ULCCCGLCSAUKCA |
| IP-kapslingsklass: | IP20 enligt IEC 60529IP65 |
| Skyddsbehandling: | TC |
| Mekanisk robusthet: | Vibrationer 10...150 Hz (1 gn) enligt IEC 60068-2-6Stötar 11 ms (30 Gn) enligt IEC 60068-2-27 |
| Omgivande lufttemperatur för drift: | -20...50 °C |
| Brandmotstånd: | 960 °C enligt IEC 60695-2-1 |
| Kompatibilitetskod: | Huvudbrytarfrånskiljare |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| Enhetstyp för förpackning 1: | PCEnhet antal i förpackning 1 |
| EAN-kod: | 3389110724905 |
|---|
