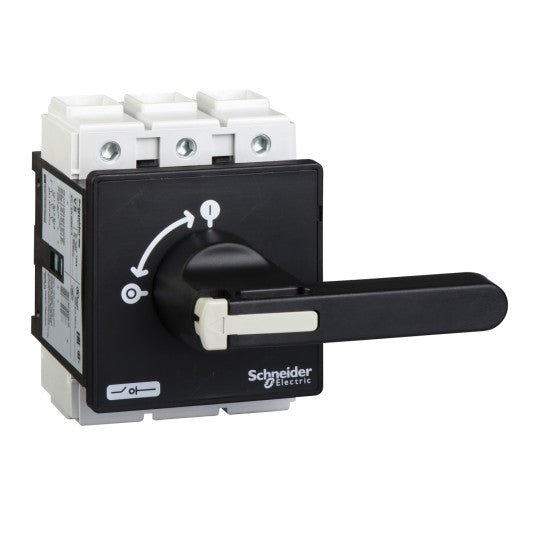

TeSys Vario - brytarfrånskiljare - 125 A - dörrmontage - VBF5
SKU : VBF5
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys Vario - brytarfrånskiljare - 125 A - dörrmontage - VBF5
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys VARIO |
| Kort namn på enhet: | VBF |
| Apparatanvändning: | Förebyggande underhåll |
| Produkt eller komponenttyp: | Brytare för nödstopp |
| Enhetssammansättning: | Brytarhandtag |
|---|---|
| Monteringsstöd: | Handtag: dörrStrömbrytare: dörr |
| Fästläge: | Med 4 skruvar för handtag |
| Prestandanivå: | Hög prestanda |
| Polbeskrivning: | 3P |
| Kontakttyp och sammansättning: | 3 NO |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz |
| Nominell drifteffekt i W: | 22 kW vid 230...240 V (AC-3)30 kW vid 400...415 V (AC-3)30 kW vid 690 V (AC-3)37 kW vid 500 V (AC-3)37 kW vid 690 V (AC-23A)45 kW vid 500 V (AC-23A)22 kW vid 230...240 V (AC-23A)37 kW vid 400...415 V (AC-23A) |
| [Ie] nominell driftström: | 68.5 A AC-23 Ue: 400 V |
| [Ith] konventionell termisk ström i fri luft: | 125 A |
| [Ithe] konventionell termisk ström i kapsling: | 100 A |
| Tillverkningskapacitet: | 1250 A vid 400 V AC-21A1250 A vid 400 V AC-22A1250 A vid 400 V AC-23A |
| Brytförmåga: | 1000 A vid 400 V (AC-21A)1000 A vid 400 V (AC-22A)1000 A vid 400 V (AC-23A) |
| Nominell villkorlig kortslutningsström: | 10 kA vid 400 V - tillhörande säkring 125 A aM10 kA vid 400 V - tillhörande säkring 125 A gG |
| [Icm] nominell brytförmåga vid kortslutning: | 2.8 kA vid 400 V vid Ipeak |
| [Icw] nominell korttidsström för motstånd: | 1500 A vid 400 V varaktighet: 1 s |
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV |
| Lämplighet för isolering: | Ja |
| Nätverkstyp: | ACDC |
| Intermittent driftklass: | 30 |
| Kontrolltyp: | Vridhandtag |
| Monteringsstil vridhandtag: | Direkt |
| Handtagsfärg: | Svart |
| Färg på handtagsplatta fram: | Gul |
| Låsning av vridhandtag: | 1 till 3 hänglås 4...8 mm |
| Märkning: | 0 - 1 |
| Mekanisk hållbarhet: | 30000 cykler |
| Elektrisk hållbarhet: | 30000 cykler AC-2130000 cykler DC-1...5 |
| Anslutningar - plintar: | Kraftkrets: skruvklämmor95 mm² - solidKraftkrets: skruvklämmor70 mm² - flexibel - med kabelände |
| Åtdragningsmoment: | Kraftkrets: 22.6 N.m - på skruvklämmor |
| Basmått: | 90 x 90 mm |
| Höjd: | 125 mm |
| Bredd: | 90 mm |
| Produktvikt: | 1.2 kg |
| Standarder: | IEC 60947-3 |
|---|---|
| Produktcertifieringar: | CCCULCSAGL |
| Kapslingsklass IP: | IP20 enligt IEC 60529IP65 |
| Skyddsbehandling: | TC |
| Mekanisk robusthet: | Vibrationer 10...150 Hz (1 gn) enligt IEC 60068-2-6Stötar 11 ms (30 Gn) enligt IEC 60068-2-27 |
| Omgivningstemperatur vid drift: | -20...50 °C |
| Brandmotstånd: | 960 °C enligt IEC 60695-2-1 |
| Kompatibilitetskod: | Huvudbrytare |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110804676 |
|---|
