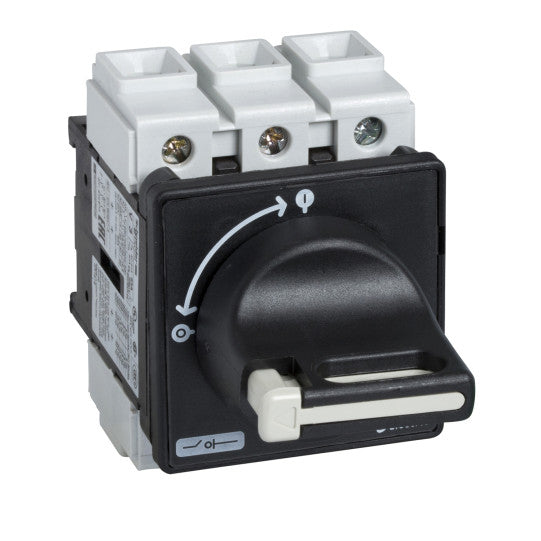

TeSys Vario - brytardelare - 32 A - dörrmonterad - VBF1
SKU : VBF1
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys Vario - brytardelare - 32 A - dörrmonterad - VBF1
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys VARIO |
| Kort namn på enhet: | VBF |
| Enhetsapplikation: | Förebyggande underhåll |
| Produkt eller komponenttyp: | Lastfrånskiljare |
| Enhetssammansättning: | HandtagStrömbrytare |
|---|---|
| Monteringsstöd: | Handtag: dörrStrömbrytare: dörr |
| Fästläge: | Med 4 skruvar för handtag |
| Prestandanivå: | Hög prestanda |
| Polbeskrivning: | 3P |
| Kontakttyp och sammansättning: | 3 NO |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz |
| Nominell driftseffekt i W: | 11 kW vid 500 V (AC-23A)15 kW vid 690 V (AC-23A)7.5 kW vid 500 V (AC-3)7.5 kW vid 690 V (AC-3)1.5 kW vid 230...240 V (AC-3)5.5 kW vid 230...240 V (AC-23A)11 kW vid 400...415 V (AC-23A)7.5 kW vid 400...415 V (AC-3) |
| [Ie] nominell driftström: | 21.8 A AC-23 Ue: 400 V |
| [Ith] konventionell termisk ström i fri luft: | 32 A |
| [Ithe] konventionell innesluten termisk ström: | 25 A |
| Tillverkningskapacitet: | 320 A vid 400 V AC-21A320 A vid 400 V AC-22A320 A vid 400 V AC-23A |
| Brytförmåga: | 250 A vid 400 V (AC-21A)250 A vid 400 V (AC-22A)250 A vid 400 V (AC-23A) |
| Märkt villkorlig kortslutningsström: | 10 kA vid 400 V - tillhörande säkring 35 A aM10 kA vid 400 V - tillhörande säkring 35 A gG |
| [Icm] nominell kortslutningsbrytförmåga: | 1 kA vid 400 V vid Ipeak |
| [Icw] nominell korttidstålig ström: | 384 A vid 400 V varaktighet: 1 s |
| [Uimp] nominell impulsspänning: | 8 kV |
| Lämplighet för isolering: | Ja |
| Nätverkstyp: | ACDC |
| Intermittent driftklass: | 30 |
| Kontrolltyp: | Vridhandtag |
| Vridhandtagets monteringsstil: | Direkt |
| Handtagsfärg: | Svart |
| Färg på handtagets frontplatta: | Svart |
| Låsning av vridhandtag: | 1 till 3 hänglås 4...8 mm |
| Märkning: | 0 - 1 |
| Mekanisk hållbarhet: | 100000 cykler |
| Elektrisk hållbarhet: | 100000 cykler AC-2130000 cykler DC-1...5 |
| Anslutningar - terminaler: | Effektkrets: skruvklämmor10 mm² - solidEffektkrets: skruvklämmor6 mm² - flexibel - med kabelände |
| Åtdragningsmoment: | Effektkrets: 2.1 N.m - på skruvklämmor |
| Basdimension: | 60 x 60 mm |
| Höjd: | 74 mm |
| Bredd: | 60 mm |
| Produktvikt: | 0.25 kg |
| Standarder: | IEC 60947-3 |
|---|---|
| Produktcertifieringar: | CSACCCULGLUKCA |
| IP-kapslingsklass: | IP20 enligt IEC 60529IP65 |
| Skyddsbehandling: | TC |
| Mekanisk robusthet: | Vibrationer 10...150 Hz (1 gn) enligt IEC 60068-2-6Stötar 11 ms (30 Gn) enligt IEC 60068-2-27 |
| Omgivande lufttemperatur för drift: | -20...50 °C |
| Brandmotstånd: | 960 °C enligt IEC 60695-2-1 |
| Kompatibilitetskod: | Huvudströmsfrånskiljare |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110449389 |
|---|
