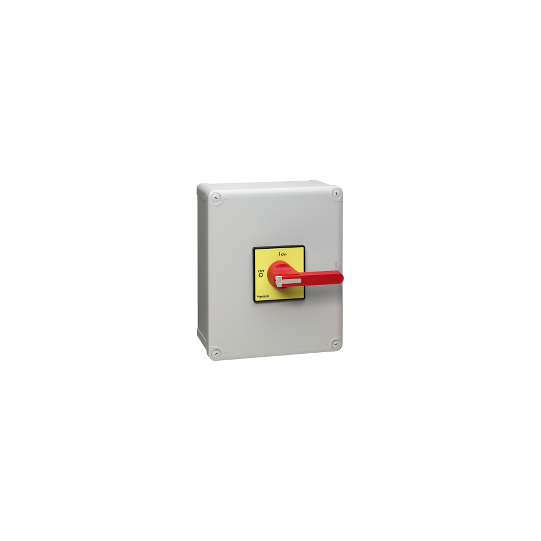

TeSys Vario VCF - kapslad brytare - IP66 - 3P - 100A - VCF5GEN
SKU : VCF5GEN
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys Vario VCF - kapslad brytare - IP66 - 3P - 100A - VCF5GEN
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys VARIO |
| Kort namn på enhet: | VCF |
| Typ av produkt eller komponent: | Kapslad nödstoppsbrytare |
| Prestandanivå: | Hög prestanda |
| Polbeskrivning: | 3P |
| Kontrolltyp: | Vridhandtag |
| Typ av manöverdon: | Långt handtag |
| Handtagsfärg: | Röd |
| Handtagets frontplåtfärg: | Gul |
| Hänglås för vridhandtag: | 1 till 3 hänglås 4...8 mm |
| Märkning: | 0 - 1 |
|---|---|
| [Ue] märkspänning för drift: | 690 V AC |
| [Uimp] märkisolationsspänning: | 8 kV |
| [Ithe] konventionell inkapslad termisk ström: | 100 A |
| [Ie] märkdriftsström: | 68,5 A (AC-23A) vid 400 V |
| Nominell driftseffekt i W: | 37 kW vid 400 V (AC-23)30 kW vid 400 V (AC-3) |
| Klass för intermittent drift: | 30 |
| Brytförmåga: | 1250 A vid 400 V AC-21A1250 A vid 400 V AC-22A1250 A vid 400 V AC-23A |
| [Icm] märk kortslutningsbrytförmåga: | 2,8 kA vid 400 V vid Ipeak |
| [Icw] märk kortvarig tålström: | 1500 A vid 400 V varaktighet: 1 s |
| Nominell villkorlig kortslutningsström: | 10 kA vid 400 V - tillhörande säkring 125 A aM10 kA vid 400 V - tillhörande säkring 125 A gG |
| Brytförmåga: | 1000 A vid 400 V (AC-21A)1000 A vid 400 V (AC-22A)1000 A vid 400 V (AC-23A) |
| Mekanisk hållbarhet: | 30000 cykler |
| Elektrisk hållbarhet: | 30000 cykler AC-2130000 cykler DC-1...5 |
| Miljöegenskaper: | Standardmiljö |
| Lämplighet för isolering: | Ja |
| Anslutningar - plintar: | Skruvanslutningsklämmor70 mm² - flexibel - med kabelskoSkruvanslutningsklämmor95 mm² - solid |
| Åtdragningsmoment: | 22,6 Nm - på skruvklämmor |
| Brandmotstånd: | 960 °C enligt IEC 60595-2-1 |
| Basdimension: | 90 x 90 mm |
| Höjd: | 291 mm |
| Bredd: | 241 mm |
| Djup: | 191 mm |
| Nettovikt: | 2,19 kg |
| Kompatibilitetskod: | Kapslad brytare |
| Standarder: | IEC 60947-4-1IEC 60204 |
|---|---|
| Skyddsbehandling: | TC |
| Kapslingsklass: | IP65 enligt IEC 60529 |
| Mekanisk robusthet: | Vibrationer 10...150 Hz (1 gn) enligt IEC 60068-2-6Stötar 11 ms (30 Gn) enligt IEC 60068-2-27 |
| Omgivningstemperatur för drift: | -20...50 °C |
| Hållbarhetsstatus: | Green Premium produktREACh-förordningen |
| Paket 1, enhetstyp: | PCENummer av enheter i förpackning 1 |
| EAN-kod: | 3389119413213 |
|---|
